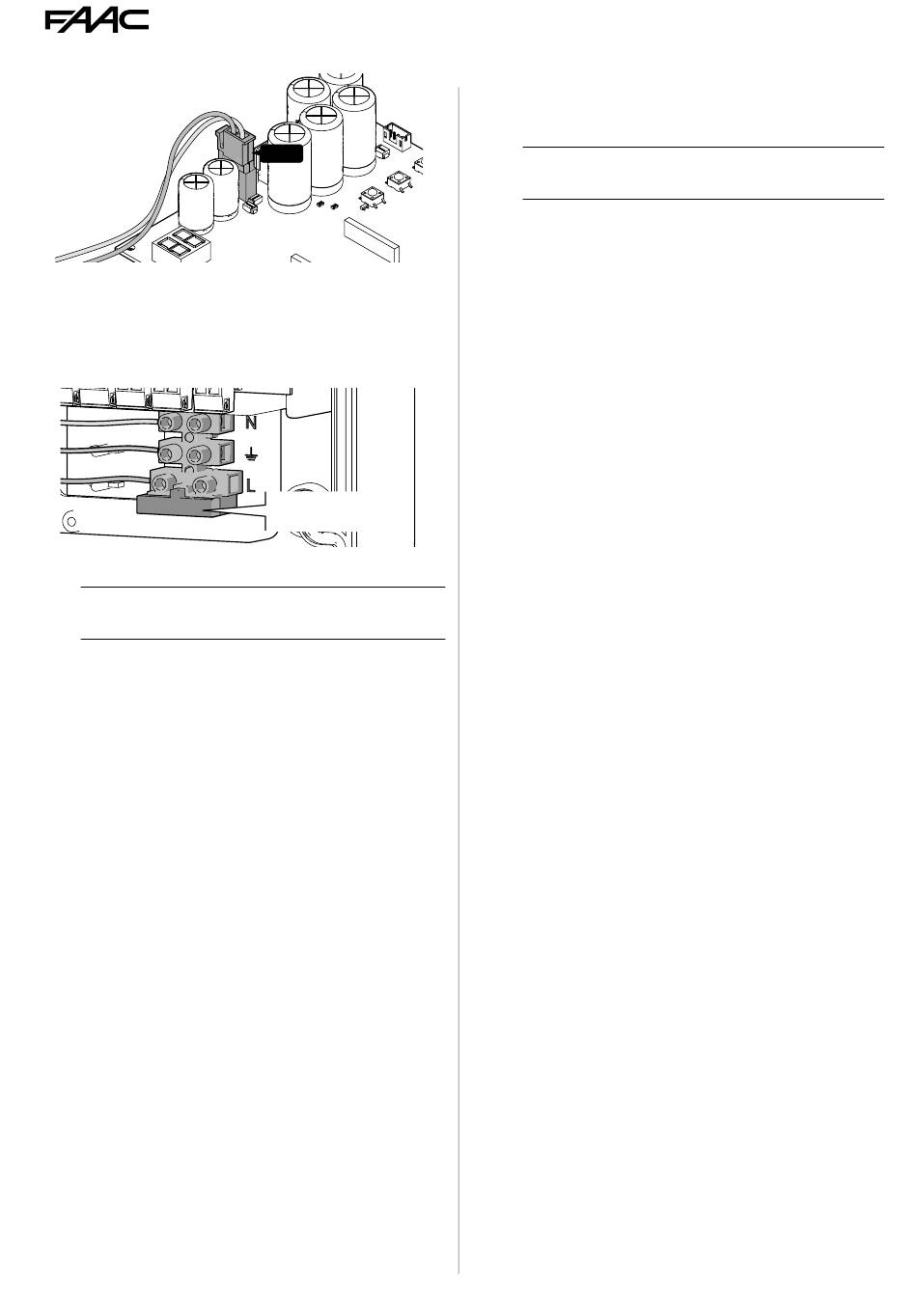

ALIMENTATION CARTE
Connecteur POWER pré-câblé en production à 24 V
permettant l'alimentation de la carte.
ALIMENTATION DE RÉSEAU
Brancher le câble d'alimentation.
F
Effectuer les opérations en l'absence d'alimentation
électrique.
E034
Power
"
230V -> 2.5A-250V
115V -> 4A - 120V
4.4 PONTER AVEC UN CAVALIER LES
ENTRÉES NC NON UTILISÉES
La borne NC dédiée au STOP (IN15) doit être branchée
ou pontée.
i
Si la borne STOP est ouverte, elle empêche le fonction-
nement de l'automatisme et le setup.
14
532874 - Rev.A_BOZZA
