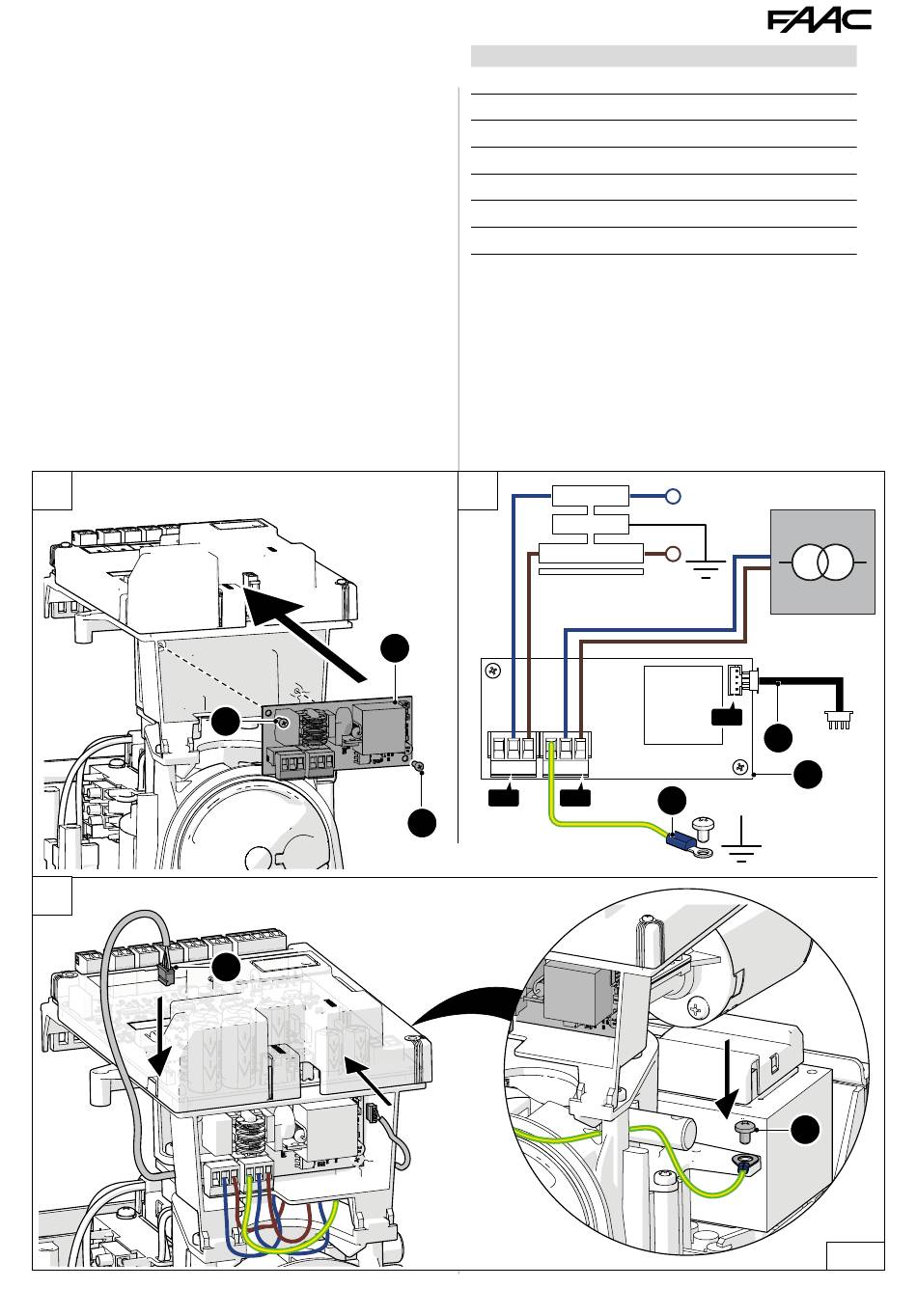

INSTALLER LE MODULE XLC SUR
L'ACTIONNEUR
1. En l'absence d'alimentation, fixer le dispositif XLC
A avec les vis B.
2. Effectuer la connexion électrique :
- Brancher les câbles d'alimentation (non fournis)
à la borne J1.
- Brancher les câbles du transformateur à la
borne J2.
- Brancher le câble C au connecteur J3.
3. Compléter la fixation de la protection de la carte :
- Retirer la protection en plastique prédécoupée
de la protection de la carte et brancher le câble
C sur le connecteur XLC de la carte.
4. Effectuer la mise à la terre du module :
- Brancher le câble de terre D à la borne J2 et le
fixer à l'actionneur comme sur l'image 23-3.
1
3
E034
A
B
C
Composants
Module XLC
A
B
Vis de fixation
Câble XLC
C
Vis et câble de terre
D
J1 Bornier amovible pour l'alimentation
J2 Bornier amovible pour transformateur
J3 Connecteur XLC pour E034
2
J1
J2
B
39
N
L
J3
C
D
532874 - Rev.A_BOZZA
A
D
23
