Aperçu des éléments de commandes et des symboles
3
2.1 Déclaration de conformité
La fabrication et le fonctionnement de ce produit
répondent aux directives européennes en vigueur
ainsi qu'aux conditions complémentaires requises
par le pays concerné. La conformité a été prouvée par le mar-
quage CE .
La déclaration de conformité du produit est disponible sur
demande. En contactant l'adresse figurant au verso de cette
notice.
2.2 Fonctionnement après une coupure de cou-
rant
En cas de panne de courant, les réglages des paramètres ne
sont pas perdus. Le module de commande se remet en marche
une fois la tension rétablie. Le cas échéant, régler à nouveau la
date et l'heure.
3 Aperçu des éléments de commandes et
des symboles
3
2
1

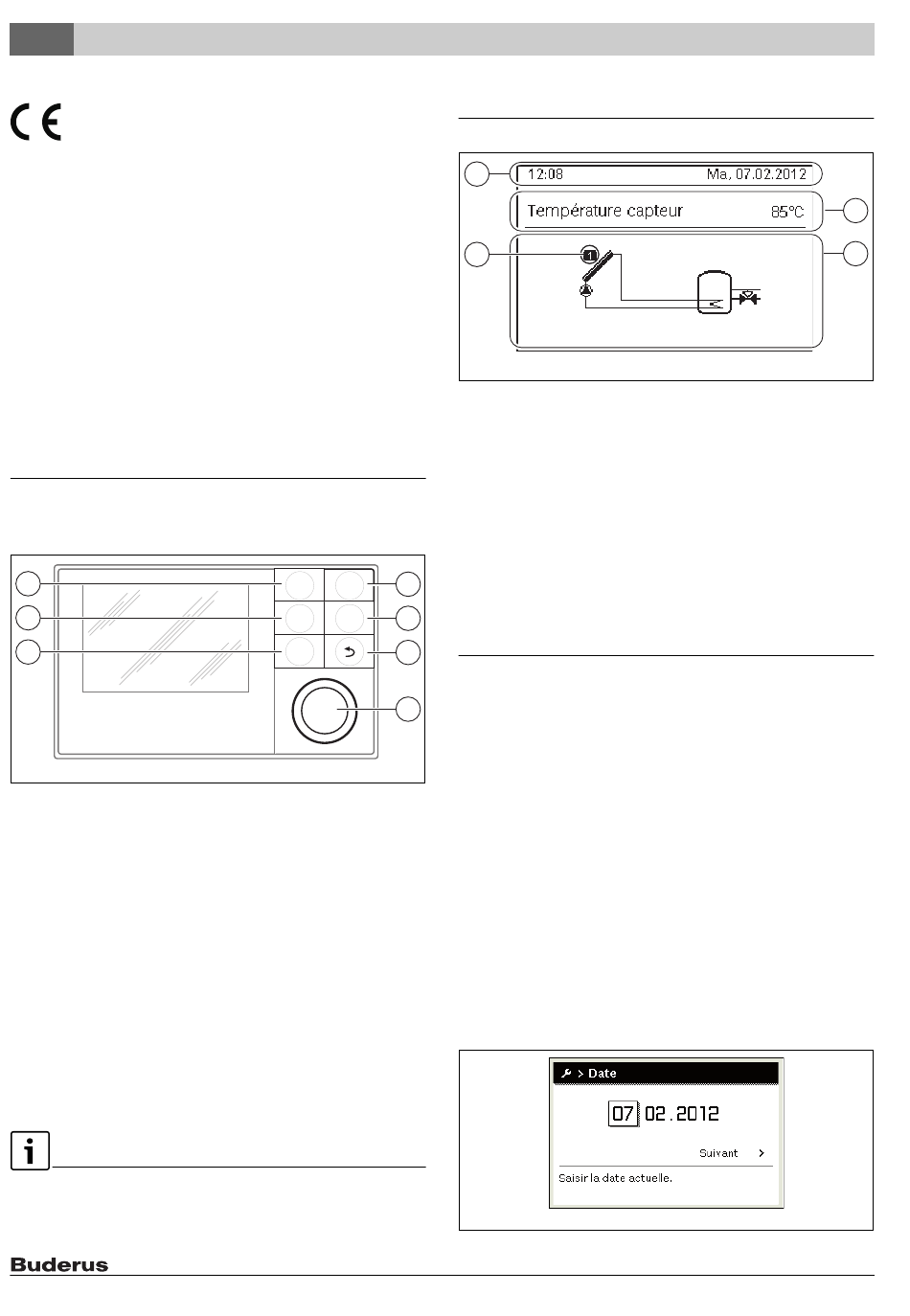

Fig. 1 Éléments de commande
[1] Touche fav – sélectionner les fonctions des favoris
[2] Touche man – désactiver le passage automatique d'une
température affichée à une autre dans l'écran standard
[3] Touche auto – activer le passage automatique d'une tem-
pérature affichée à une autre dans l'écran standard
[4] Touche menu – ouvrir le menu principal
[5] Touche info – ouvrir le menu info ou sélectionner des
informations complémentaires au choix en cours
[6] Touche retour – sélectionner le niveau de menu supé-
rieur ou annuler la valeur (pression courte), revenir à
l'écran standard (maintenir enfoncée)
[7] Bouton de sélection – sélectionner (tourner) et confir-
mer (appuyer)
Si l'écran est éteint, la première pression de n'importe quel élé-
ment de commande sert uniquement à déclencher l'éclairage.
Les étapes de commande décrite dans cette notice se basent
4
toujours sur un écran allumé. Si aucun élément de commande
n'est activé, l'écran s'éteint automatiquement.
Fig. 2
[1] Ligne d'informations – Affichage du jour, de l'heure et de
[2] Texte d'information – Affichage de la désignation de la
4
[3] Représentation graphique de l'installation
auto menu
[4] Numéro et position de la sonde de température
5
man info
6
fav
4
Réglage de la température affichée sur l'écran standard
7
▶ Appuyer sur la touche auto pour activer le passage automa-
0010003241-001
▶ Appuyer sur la touche manu pour interrompre le passage
Réglage de la date et de l'heure
Si le module de commande n'était pas sous tension pendant un
certain temps, l'écran demande automatiquement d'entrer la
date et l'heure avant de passer au mode normal.
▶ Rétablir le courant.
1
4
Exemples de symboles affichés sur l'écran standard
la date
sonde de température représentée actuellement et de la
température enregistrée à l'aide de cette sonde. En cas
de défaut, une remarque s'affiche jusqu'à ce que le défaut
soit éliminé.
Notice d'utilisation succincte
tique d'une valeur à une autre.
L'écran passe automatiquement d'une température sélec-
tionnée à une autre dans le menu des favoris.
d'une température affichée à une autre.
La température représentée actuellement est sans pas-
sage.
Le module de commande indique le réglage de la date.
Logamatic SC300 – 6720812880 (2014/10)
