Stratos Multi E461N
6.4.3 Jeux de param.
Le Stratos Multi présente deux jeux de paramètres commutables complets (A/B) pour différentes opé-
rations de mesure. Au moyen d'un contact de commutation, il est possible de signaler lequel des jeux
de paramètres est actuellement actif.
Le jeu de paramètres « B » permet seulement de régler des paramètres du process.
Programmation
Commande système
Enregistrer un jeu de paramètres
Le jeu de paramètres actif est transféré sur la Data Card.
Remarque : Le jeu de paramètres enregistré sur la Data Card est alors écrasé.
Charger un jeu de paramètres
Un jeu de paramètres enregistré sur la Data Card est transféré sur l'appareil.
Remarque : Le jeu de paramètres actuellement utilisé sur l'appareil sera alors écrasé.
L'option TAN FW-E102 permet d'enregistrer jusqu'à 5 jeux de paramètres sur la Data Card.
Jeux de paramètres 1-5 (FW-E102), p. 210
➜
Commuter les jeux de paramètres A/B
Remarque : Le changement de jeu de paramètres fonctionne uniquement sur l'appareil au niveau
local, pas par PROFINET.
L'élément de commande permettant de changer de jeu de paramètres (entrée d'optocoupleur OK1 ou
softkey) est défini sous :
Programmation
Commande système
Le jeu de paramètres actuellement actif est indiqué dans la ligne d'état au moyen d'un pictogramme :

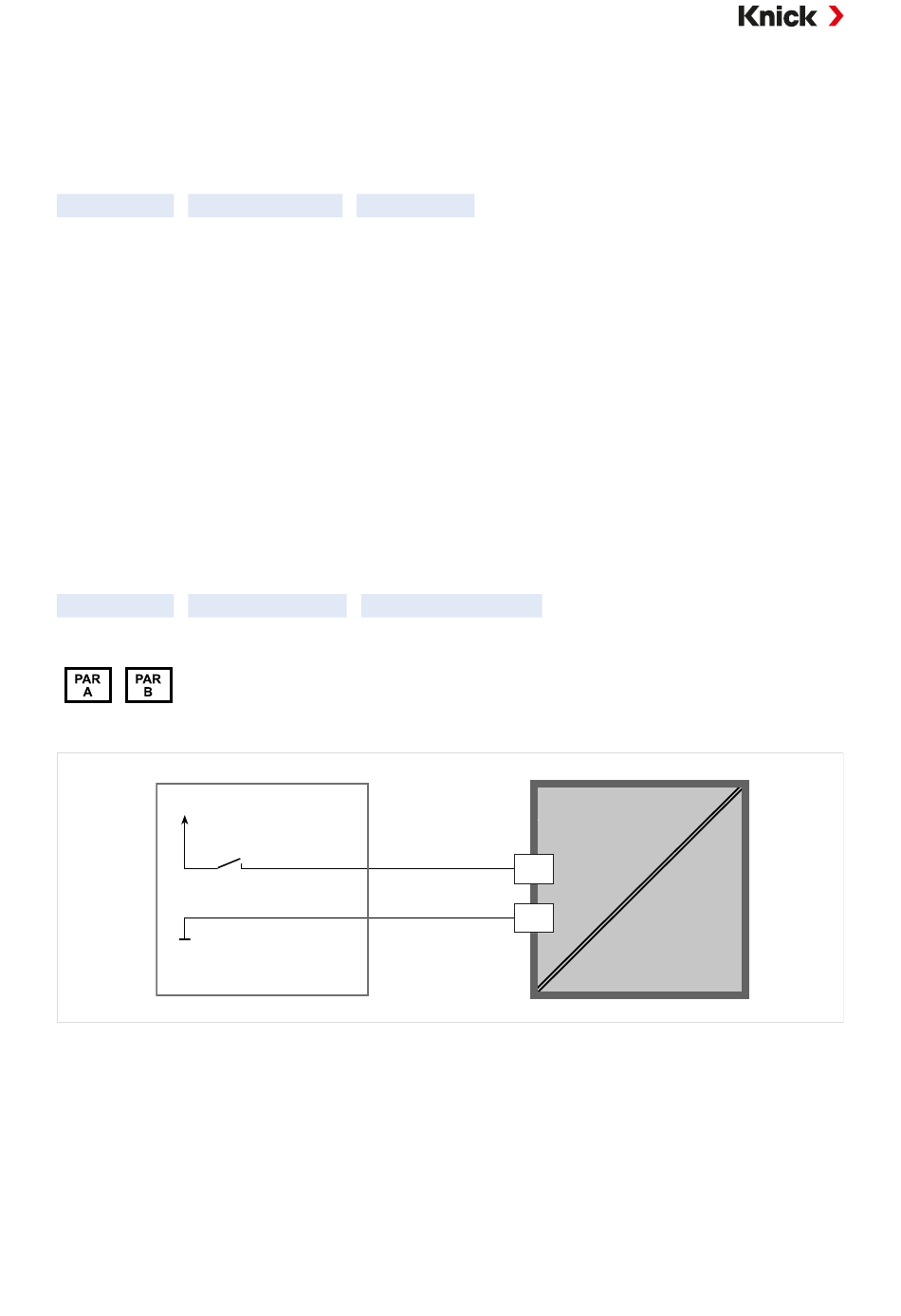

Commutation au moyen d'un signal au niveau de l'entrée d'optocoupleur OK1 :
Alimentation (PWR out)
12 ... 24 V AC/DC
0 ... 2 V CA/CC : jeu de paramètres A actif
10 ... 30 V CA/CC : Jeu de paramètres B actif
Remarque : Le changement ne fonctionne pas si l'on utilise des jeux de paramètres de la carte mé-
moire. Le changement entre le jeu de paramètres A et B fonctionne si ces derniers sont enregistrés
dans l'appareil.
Contacts de commutation, p. 58
➜
Jeux de param.
Commande de fonctions
44
Entrée
optocoupleur
12
11
Stratos Multi
