Stratos Multi E461N

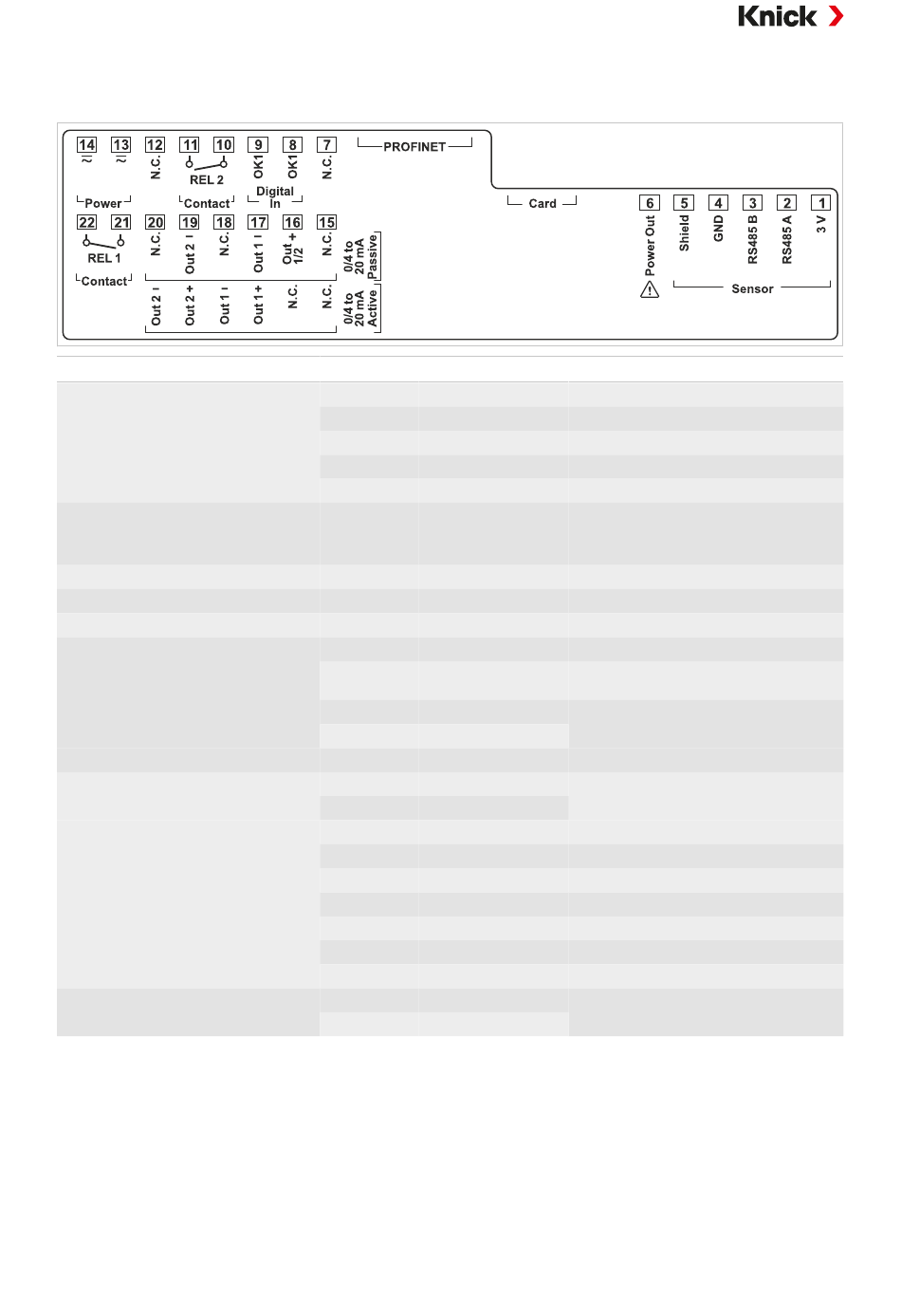

3.6 Affectation des bornes
Les bornes sont adaptées à des fils individuels / des torons jusqu'à 2,5 mm
Borne
Sonde (Memosens ou autre sonde
numérique)
Entrée de commande
numérique
Entrée d'optocoupleur
Contact de commutation
REL 2
Alimentation électrique
24 V ... 230 V CA/CC
Sorties de courant
Out 1/2
(0)4 mA ... 20 mA
Contact de commutation
REL 1
Voir également
Alimentation en tension (Power), p. 216
➜
Raccord
1
3 V
2
RS485 A
3
RS485 B
4
Masse
5
Shield
6
Power Out
Card
Carte mémoire
PROFINET
Prise RJ45
7
N.C., pas de raccord
8
OK1
9
OK1
10
Relais 2
11
Relais 2
12
N.C., pas de raccord
13
Power
14
Power
Actives
15
N.C., pas de raccord
16
N.C., pas de raccord
17
+ Out 1
18
- Out 1
19
+ Out 2
20
- Out 2
21
Relais 1
22
Relais 1
26
2
.
Sortie d'alimentation pour alimenter
les sondes spéciales ou les transmet-
teurs externes
Capacité de charge des contacts
Caractéristiques techniques, p. 216
➜
Entrée d'alimentation
Passives
N.C., pas de raccord
+ Out 1/2
- Out 1
N.C., pas de raccord
- Out 2
N.C., pas de raccord
Capacité de charge des contacts
Caractéristiques techniques, p. 216
➜
