Stratos Multi E461N

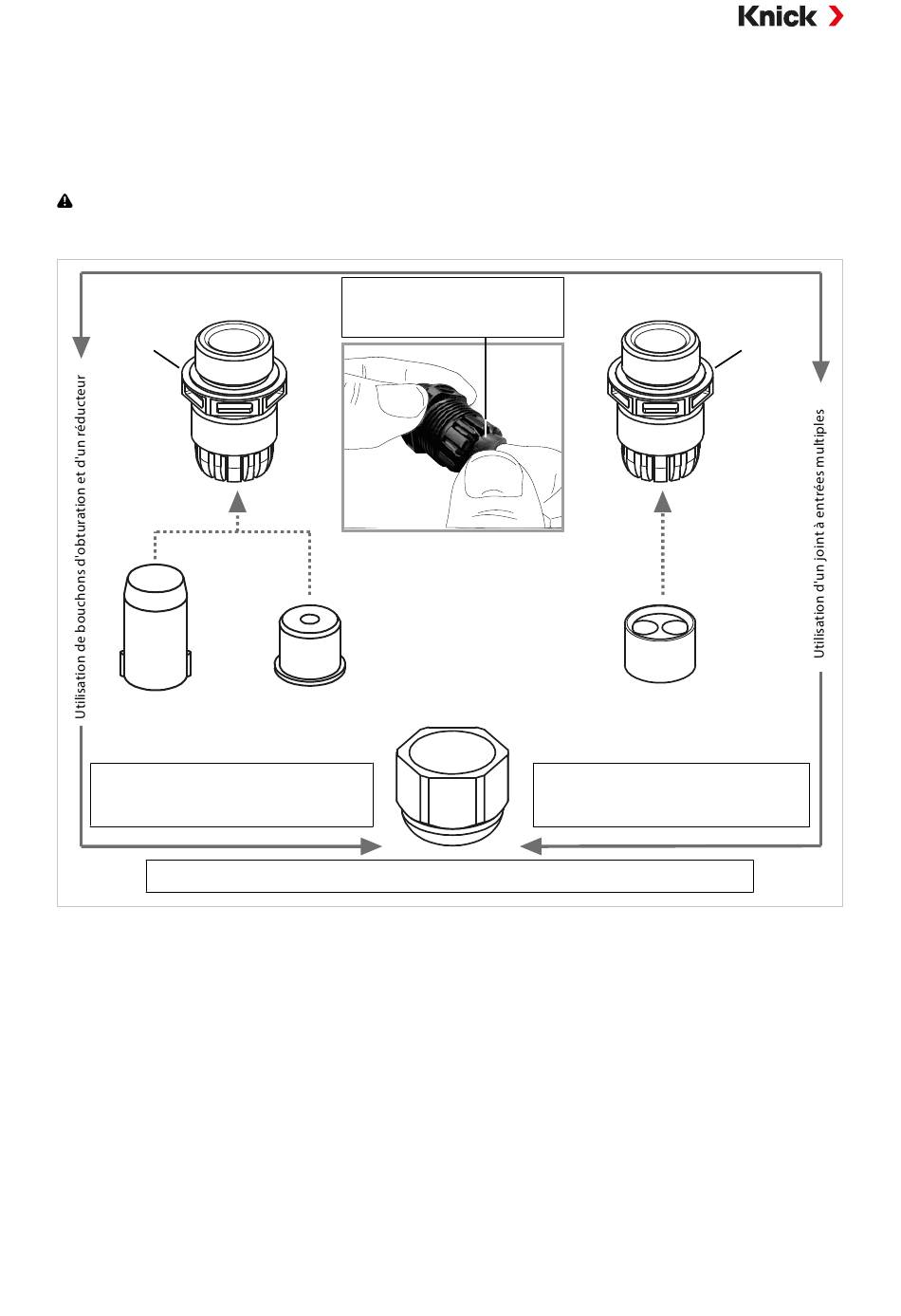

3.4 Bouchon d'obturation, joint de réduction et joint à entrées multiples
À la livraison, chaque presse-étoupe est fourni avec un joint standard. Pour insérer un ou deux câbles
plus fins de façon étanche, il existe des joints réducteurs ou des joints à entrées multiples. Le raccord
vissé peut être refermé de façon étanche par un bouchon d'obturation. Leur manipulation s'effectue
comme représenté ci-dessous.
ATTENTION ! Perte possible du degré d'étanchéité indiqué. Installer et visser correctement les
presse-étoupes et le boîtier. Respecter les diamètres de câble et les couples de serrage admissibles.
Utiliser uniquement des accessoires et pièces de rechange d'origine.
Presse-étoupe
AVEC joint standard
Taille de clé 24
Bouchons
d'obturation
Les bouchons d'obturation et le réducteur
sont utilisés avec le presse-étoupe
AVEC joint standard.
Insérer le câble dans le presse-étoupe et pour finir, fixer avec un écrou raccord.
Retirer le joint standard lors de
l'installation du joint à entrées
multiples.
Réducteur
24
Presse-étoupe
SANS joint standard
Taille de clé 24
Joint à entrées multiples
(orienté comme indiqué)
Le joint à entrées multiples est utilisé
avec le presse-étoupe
SANS joint standard.
