Stratos Multi E461N
3 Installation
3.1 Possibilités de montage du boîtier
Grâce aux perforations réalisées sur le boîtier inférieur, plusieurs montages sont possibles :
• Montage mural
➜
• Montage sur mât
➜
• Montage face avant
• Auvent de protection
Passages des câbles pour le raccordement des sondes :
• 3 ouvertures pour presse-étoupes M20x1,5
Bouchon d'obturation, joint de réduction et joint à entrées multiples, p. 24
➜
• 2 ouvertures pour presse-étoupes M20x1,5, NPT 1/2" ou Rigid Metallic Conduit
3.2 Monter le boîtier
ATTENTION ! Perte possible du degré d'étanchéité indiqué. Respecter les diamètres de câble et
les couples de serrage admissibles. Installer et visser correctement les presse-étoupes et le boîtier. Ne
pas salir et ne pas endommager le joint périphérique.
AVIS ! Dommages au produit possibles. Pour ouvrir et fermer le boîtier, utiliser exclusivement un tour-
nevis cruciforme approprié. Ne pas utiliser d'objets pointus ou tranchants. Serrer les vis en appliquant
un couple de 0,5 ... 2 Nm.
Remarque : Monter la goupille de charnière pour empêcher une charge de traction au niveau des
câbles de mesure lors du remplacement de l'unité avant. Sinon, les valeurs mesurées risquent de ne
pas être précises.
3
2
1
01.

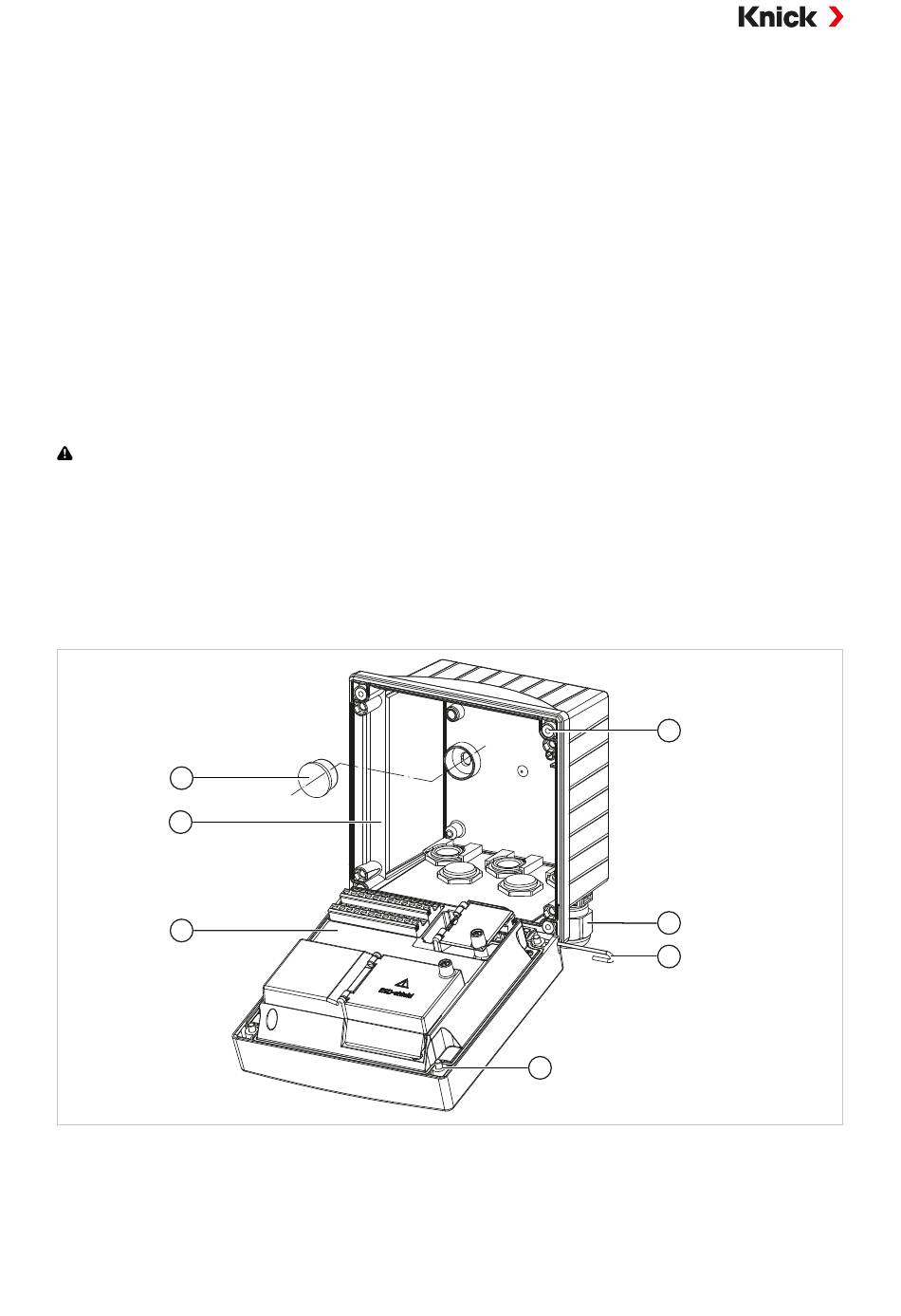

Choisir une possibilité de montage et monter le boîtier.
✓
Montage mural
✓
Montage sur mât
✓
Montage sur tableau
02.
Après un montage mural, étanchéifier les perçages avec des bouchons en plastique (3).
Dessins cotés, p. 19
Kit de montage sur mât ZU0274, p. 21
Kit de montage face avant ZU0738, p. 23
➜
Toit de protection pour montage mural et sur mât ZU0737/ZU1176, p. 22
➜
Montage mural, p. 19
➜
Kit de montage sur mât ZU0274, p. 21
➜
Kit de montage face avant ZU0738, p. 23
➜
6
17
6
4
5
