Stratos Multi E461N
Configuration dans TIA Portail
01.

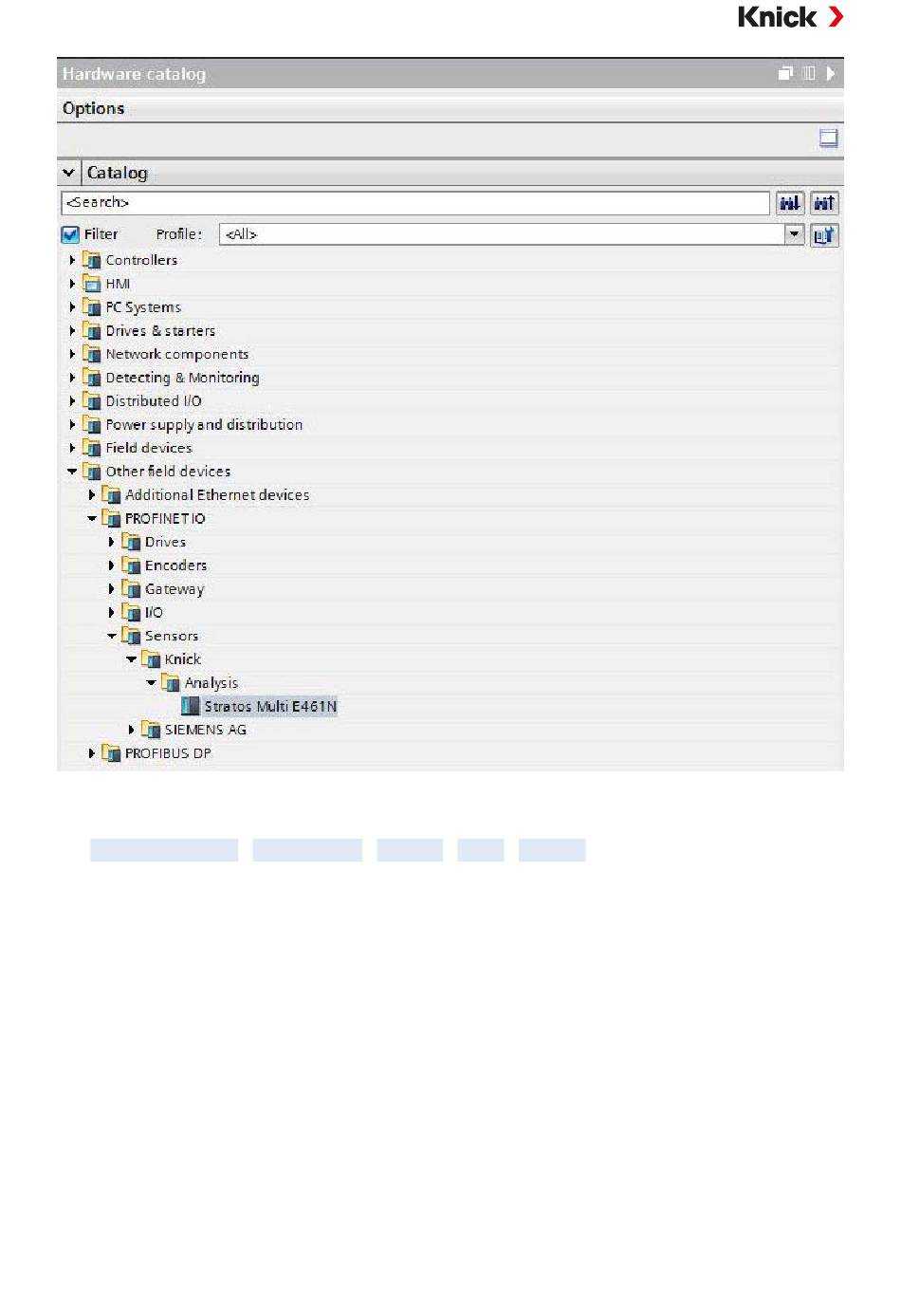

Sélectionner Stratos Multi E461N dans le catalogue matériel :
Other Field Devices
02.
Faire glisser le « Stratos Multi E461N » par glisser-déposer dans la vue de réseau et le placer à côté
de l'icône CPU.
03.
Attribuer le Stratos Multi E461N au contrôleur PROFINET IO :
Cliquer sur l'interface du Stratos Multi E461N et établir un lien avec l'icône CPU en maintenant le
bouton de la souris enfoncé.
04.
Double-cliquer sur « Stratos Multi E461N » : les propriétés de l'appareil sont affichées dans la
fenêtre d'inspection.
05.
Configurer l'interface PROFINET du Stratos Multi E461N :
Attribuer l'adresse IP et le nom de l'appareil PROFINET.
Remarque : Le contrôleur PROFINET et l'appareil de terrain doivent se trouver dans le même sous-
réseau.
PROFINET IO
Sensors
: « Stratos Multi E461N »
Knick
Analysis
105
