Clé mixte de 5/8 po
•
Clé à six pans de 5/16 po
•
L L o o c c t t i i t t e e 222
P P r r o o c c é é d d u u r r e e : :
1. Enclencher les freins. Pousser le produit pour vérifier que le frein fonctionne bien.
2. Élever le plan de couchage à la position de hauteur maximale.
3. Mettre le dossier du relève-buste en position à plat.
4. Placer la section jambes dans la position de hauteur maximale.
5. Abaisser le côté tête en position déclive pour accéder au vérin.
6. S'assurer que les poignées de la section jambes en position indépendante sont orientées vers le côté tête du produit.
7. À l'aide d'une clé à six pans de 3/32 po, retirer la vis de blocage (B) du centre de l'étrier (A) (Figure 16). Conserver la vis
d'arrêt.
8. À l'aide d'une clé à six pans de 5/16 po et d'une clé mixte de 5/8 po, retirer le boulon de pivot (C), la rondelle (D) et
l'écrou hexagonal (F) qui fixent le vérin (E) au châssis de la section jambes. Conserver toutes les pièces.
9. Pour ajuster la section jambes, tourner le ressort pneumatique d'un à deux tours dans le sens antihoraire si la section
jambes ne bouge pas. Tourner le ressort pneumatique d'un à deux tours dans le sens horaire si la section jambes ne
reste pas en place.
10. Replacer le boulon de pivotement (retiré à l'étape 8) et tester l'activation de la section jambes :
a. Tourner les poignées de la section jambes vers le côté pieds du produit.
b. Tirer vers l'extérieur pour déplacer la section jambes. Relâcher la section jambes et s'assurer que la section jambes
est bien en place. Si la section jambes ne bouge pas ou ne maintient pas sa position, retirer le boulon pivotant et
répéter l'étape 9.
11. À l'aide d'une clé à six pans de 5/16 po et d'une clé mixte de 5/8 po, réinstaller la rondelle (D) et l'écrou hexagonal (F)
(retirés à l'étape 8) pour fixer le boulon pivot (C) en place.
B
12. Appliquer du mastic L L o o c c t t i i t t e e 222 sur la vis de blocage (B) (retirée à l'étape 7) pour réinstaller la vis de blocage au centre
de l'étrier (A).
13. S'assurer du fonctionnement correct du produit avant de le remettre en service.
R R e e m m p p l l a a c c e e m m e e n n t t d d u u m m a a i i l l l l o o n n d d e e v v e e r r r r o o u u i i l l l l a a g g e e d d e e l l a a s s e e c c t t i i o o n n j j a a m m b b e e s s
O O u u t t i i l l s s r r e e q q u u i i s s : :
•
Clé à six pans de 3/16 po
FR
30
A

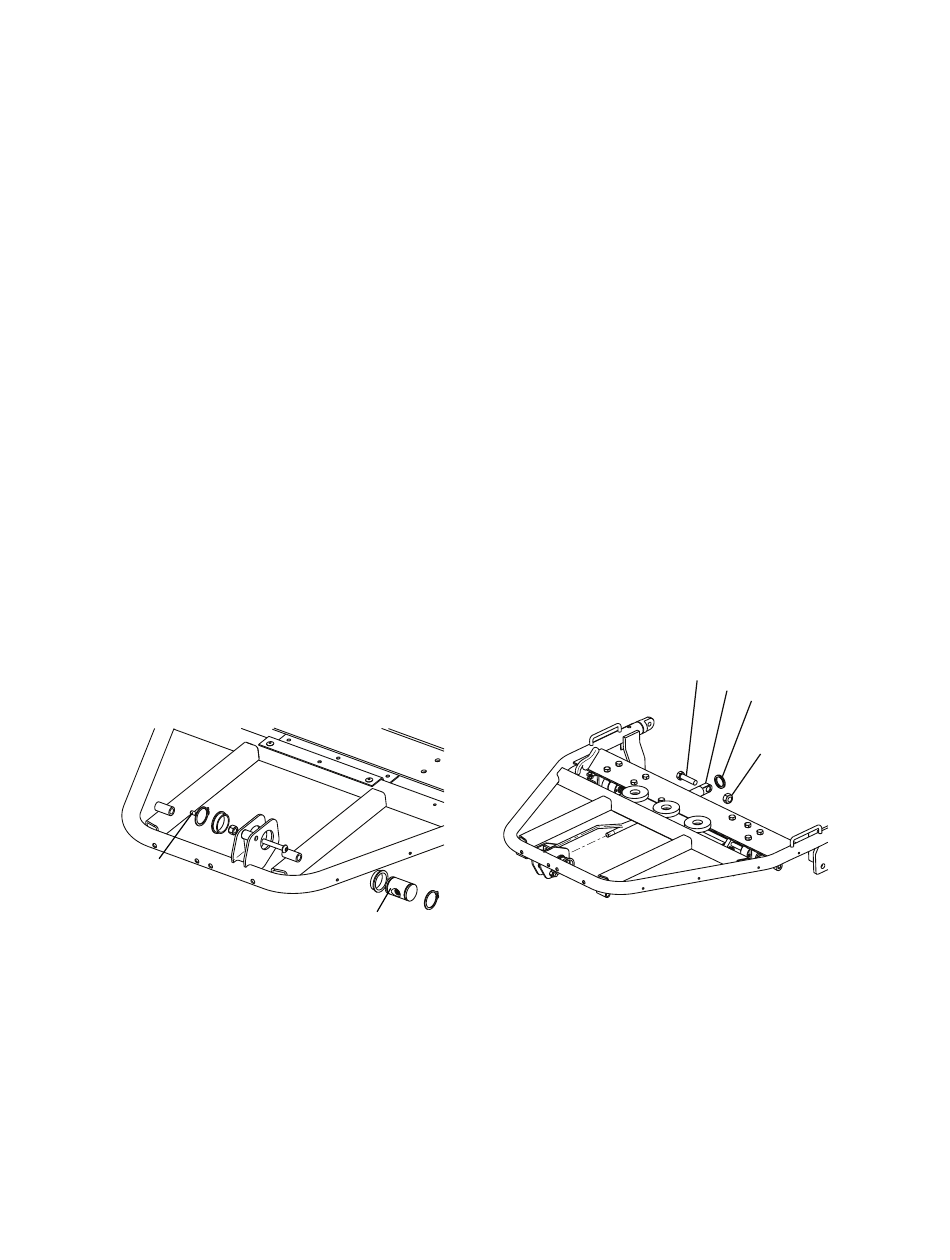

F F i i g g u u r r e e 1 1 6 6 – – R R e e m m p p l l a a c c e e m m e e n n t t d d u u v v é é r r i i n n d d e e l l a a s s e e c c t t i i o o n n j j a a m m b b e e s s
C
E
D
F
5050-009-007 Rev AA.0
