P P r r o o c c é é d d u u r r e e : :
A A V V E E R R T T I I S S S S E E M M E E N N T T - - Toujours s'assurer que les deux barrières se verrouillent dans les positions élevée et abaissée afin
d'éviter des blessures chez le patient ou l'opérateur. S'assurer que la poignée de déblocage est lubrifiée. S'assurer que la
broche de guidage à travers les côtés de la barrière est bien fixée.
1. À l'aide d'une clé à six pans de 3/16 po, retirer la vis d'assemblage à tête ronde (K), les rondelles (J et L) et le ressort
(H) à l'extrémité du bouton de déblocage rouge (M) (Figure 10).
K
2. D'une main, tenir la barrière pour éviter qu'elle ne bascule. De l'autre main, retirer l'ensemble de bouton de déblocage.
3. Appliquer de la graisse sur l'arbre du bouton de déblocage (G).
4. Inspecter les trous des broches de verrouillage pour s'assurer qu'il n'y a pas d'obstructions.
5. Installer le bouton fournie. Pousser le bouton à fond de sorte que la barrière se verrouille en position haute.
6. Tirer le bouton de déblocage vers l'arrière et mettre la barrière en position basse. Pousser l'ensemble de bouton de
déblocage vers l'intérieur et s'assurer que l'ensemble de bouton de déblocage se verrouille en position basse. Si
l'ensemble de bouton de déblocage ne se verrouille pas, le tirer et le tourner de 180 degrés. S'assurer que les barrières
latérales s'enclenchent dans les positions haute et basse.
7. Installer le ressort de compression (H) et les rondelles (J et L) (retirés à l'étape 1).
8. Appliquer du L L o o c c t t i i t t e e 242 à l'extrémité de la vis d'assemblage à tête ronde (K) (retirée à l'étape 1). Remettre en place la
vis d'assemblage à tête ronde à l'extrémité de l'ensemble de bouton de déblocage. À l'aide d'une clé à six pans de 3/16
po, serrer la vis d'assemblage à tête ronde.
9. S'assurer du fonctionnement correct du produit avant de le remettre en service.
R R e e m m p p l l a a c c e e m m e e n n t t d d e e l l a a b b a a r r r r e e d d e e p p o o u u s s s s é é e e s s t t a a t t i i o o n n n n a a i i r r e e , , m m o o d d è è l l e e 5 5 0 0 5 5 0 0
O O u u t t i i l l s s r r e e q q u u i i s s : :
•
(2) Clé mixte de 9/16 po
•
Clé à six pans de 3/16 po
•
Clé à six pans de 3/32 po
•
Clé de 1/2 po
FR
22
M
L
G
H
J

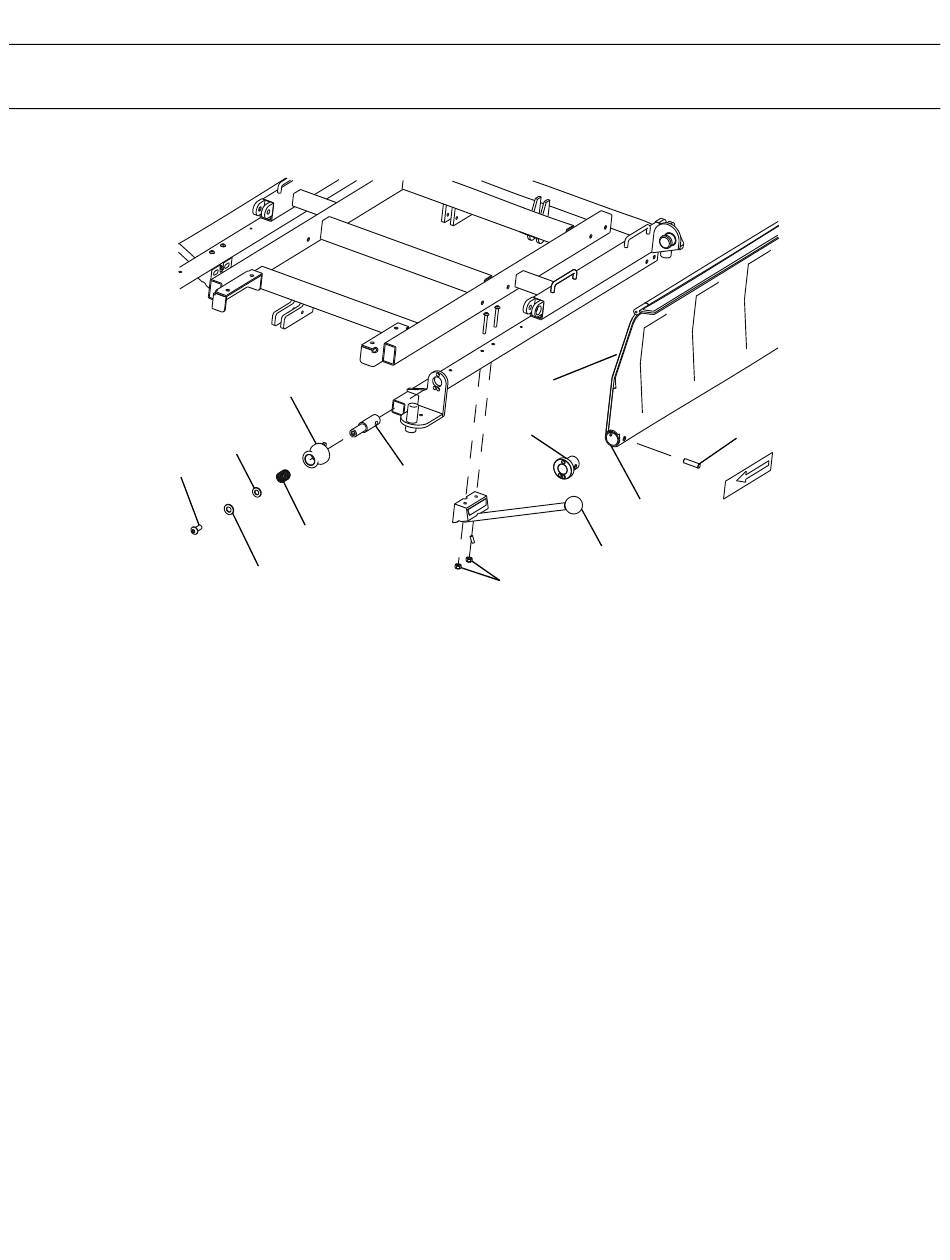

F F i i g g u u r r e e 1 1 0 0 – – R R é é g g l l a a g g e e d d e e l l a a b b a a r r r r i i è è r r e e
B
F
C
D
E
A
5050-009-007 Rev AA.0
