4. À l'aide d'un tournevis cruciforme n° 2, serrer les vis sur la barre de liaison de la poignée et rattacher le ressort.
5. Ajuster les vérins pneumatiques, si nécessaire. Voir Réglage du dossier du relève-buste pneumatique Modèle 5051
(page 25).
6. S'assurer du fonctionnement correct du produit avant de le remettre en service.
R R e e m m p p l l a a c c e e m m e e n n t t d d u u p p l l a a t t e e a a u u d d u u r r e e p p o o s s e e - - p p i i e e d d s s ( ( p p o o u u r r l l e e s s r r e e p p o o s s e e - - p p i i e e d d s s s s t t a a t t i i o o n n n n a a i i r r e e s s
o o u u r r é é g g l l a a b b l l e e s s ) )
O O u u t t i i l l s s r r e e q q u u i i s s : :
•
Clé à six pans de 5/32 po
•
Clé mixte de 7/16 po
P P r r o o c c é é d d u u r r e e : :
1. Enclencher les freins. Pousser le produit pour vérifier que le frein fonctionne bien.
2. Élever le plan de couchage à la position de hauteur maximale.
3. Abaisser le dossier du relève-buste à la position à plat.
4. Retirer le coussinet du repose-pieds.
5. À l'aide d'une clé à six pans de 5/32 po et d'une clé mixte de 7/16 po, retirer le contre-écrou nylon (B), le boulon (A) et
les rondelles (C) des deux pivots du repose-pieds situés sous la section pieds (Figure 15). Conserver toutes les pièces.
6. Soulever et retirer le plateau du repose-pieds et le jeter.
7. Placer le plateau du repose-pieds fourni à plat sur la section pieds du plan de couchage. S'assurer que les supports en
L du plateau s'adaptent sous la surface du plan de couchage.
8. Pour les repose-pieds stationnaires uniquement, aligner les trous des supports en L du plateau du repose-pieds avec
les pivots ronds (D) du châssis de la section pieds.
9. Inverser les étapes pour réinstaller le contre-écrou nylon (B), le boulon (A) et les rondelles (C) (retirés à l'étape 5) sur
les deux pivots du repose-pieds.
10. Remplacer le coussinet du repose-pieds et le V V e e l l c c r r o o ®, si nécessaire.
11. S'assurer du fonctionnement correct du produit avant de le remettre en service.
FR
28
A
C
B

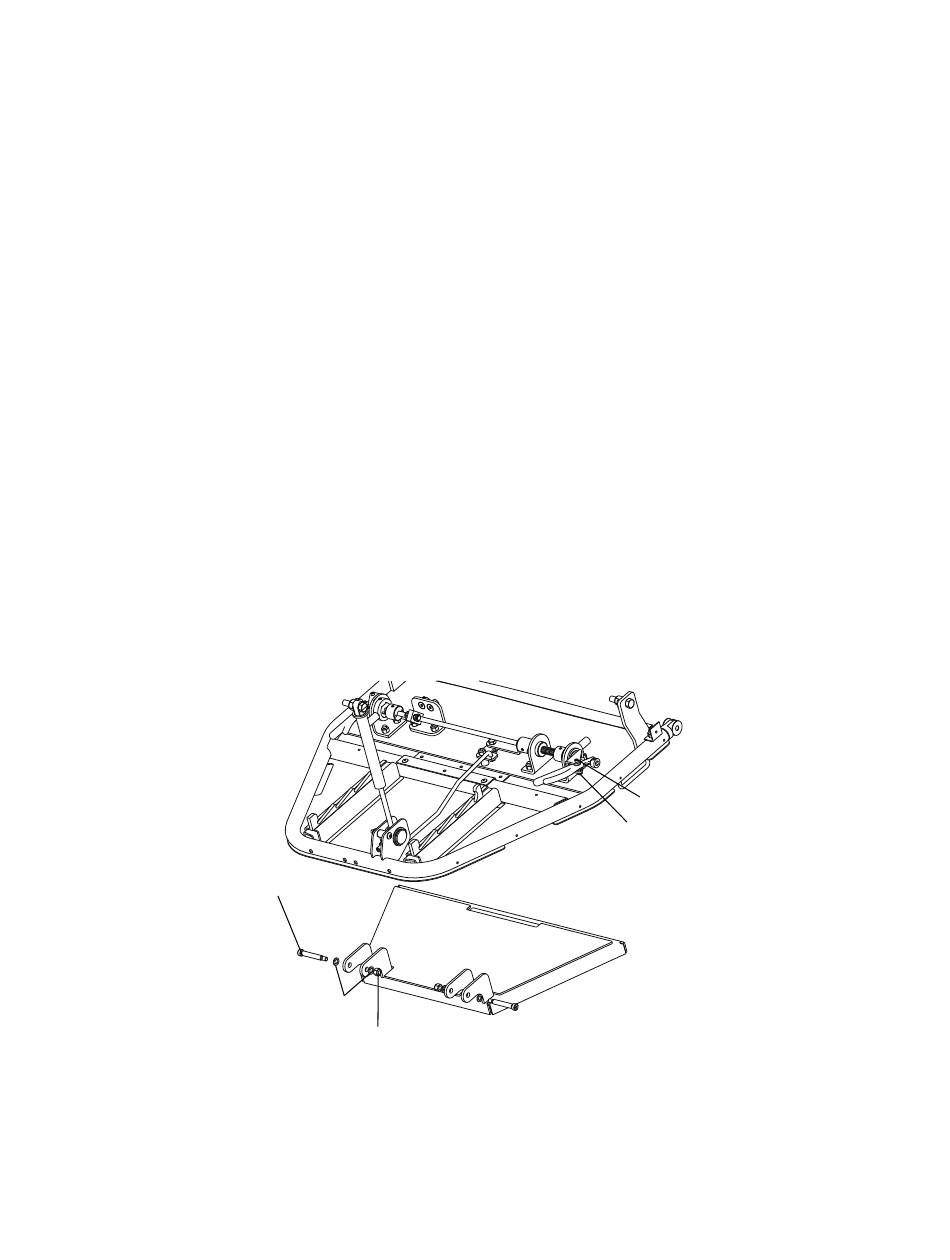

F F i i g g u u r r e e 1 1 5 5 – – R R e e t t r r a a i i t t d d u u p p l l a a t t e e a a u u d d u u r r e e p p o o s s e e - - p p i i e e d d s s
D
E
5050-009-007 Rev AA.0
