BOULONS
POUR JOINTS
CHAPEAU
BARRE PRINC.
D'EXTRÉMITÉ
AFFLEURANT
VIS Nº

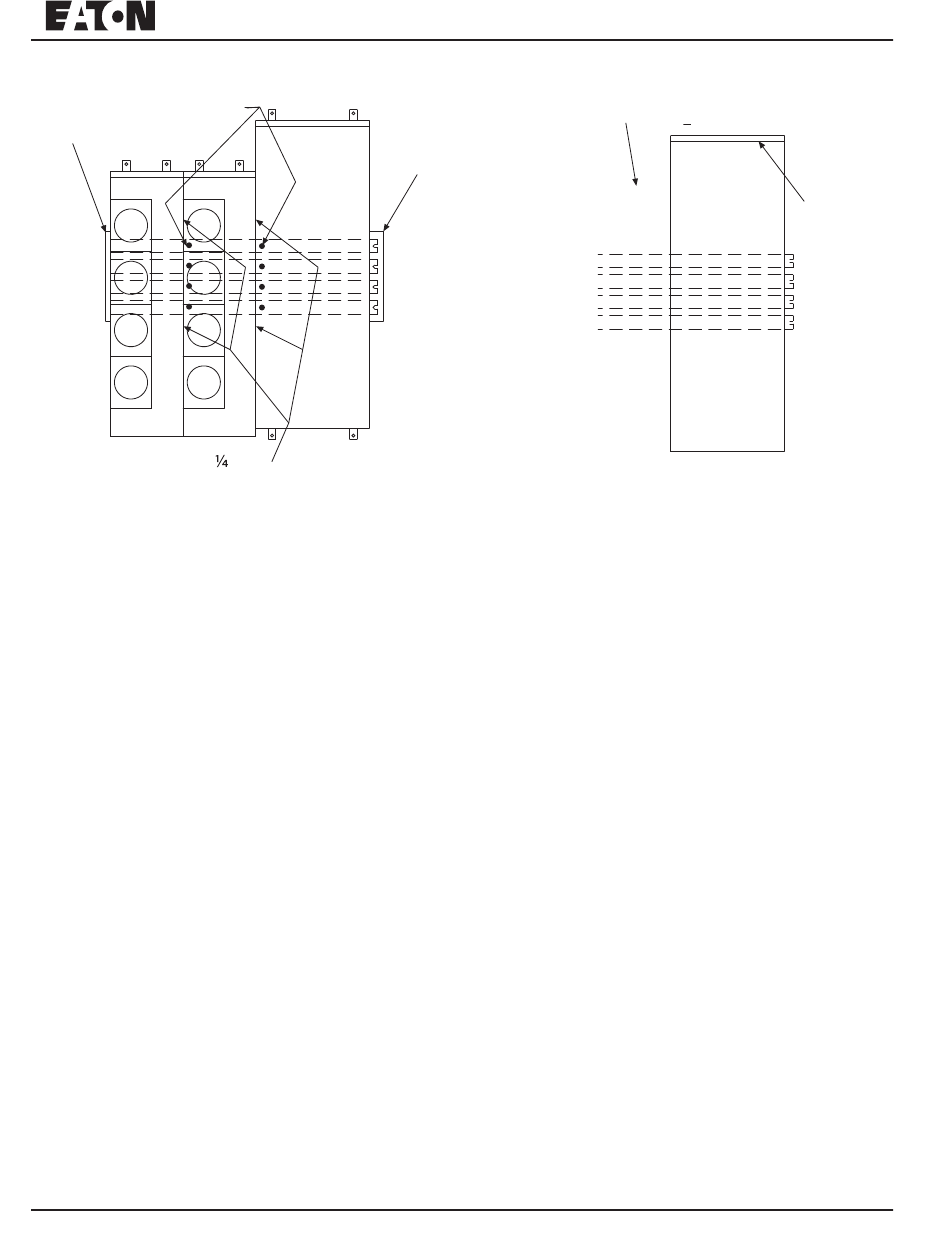

Fig. 3 Modules de compteurs et chapeaux d'extrémité
DISPOSITIONS POUR MANCHONS OU DÉBOUCHURES:
- Connexions par le haut - Applications extérieures. No
se proporcionan agujeros ciegos en la pared de extremo
superior. Perfore agujeros adecuados tal como lo
requiera. Instale placas centrales hidrófugas en los
dispositivos exteriores.
- Connexions par le haut - Applications intérieures. Utiliser
les débouchures dans le haut du module au besoin.
- Connexions par le haut - Applications intérieures ou
extérieures (MTB, MFS, MCB, MHCB, ou BPS). La
paroi supérieure ne comporte pas de débouchures.
Percer les trous au besoin. Installer des manchons
étanches á la pluie sur les dispositifs extérieurs.
- Connexion par l'arriére. Se proporcionan agujeros
ciegos en los módulos de medidores. Quite los agujeros
ciegos seleccionados y pas los cables a través de las
aberturas de los agujeros ciegos.
- Connexion par le bas. Les débouchures dans le bas
des modules de compteurs ou dispositifs principaux
conviennent aux applications intérieures et exténeures.
4
DISPOSITIF
CHAPEAU
PRINCIPAL
D'EXTRÉMITÉ
EN SAILLIE
- 20 ET
PLACA DE AGUJERO CIEGO
SUPERIOR O PLACA
HIDRÓFUGA
Fig. 4 Ubicacioned de agujeros ciegos y conexiones de fase.
ÉQUILIBRAGE DES PHASES, SYSTÉME TRIPHASÉ
(C3MM SEULEMENT):
Les connecteurs de phase sont installés en usine sur les
barres des phases A et B. Retirer les connecteurs de phase
appropriés et procéder á l'équilibrage des phases A-B, B-
C ou A-C, au besoin, pour les divers modules de compteurs
constituant l'installation. Serrer tous les connecteurs de
phase á un couple de 60 lb-po (6,78 N-m). Voir Fig. 4 ci-
dessus.)
INSTALLATION ET CÂBLAGE DES DISJONCTEURS
DES LOCATAIRES:
Utiliser seulement les disjoncteurs énumérés sur le module
de compteurs. Vérifier l'ampérage et le pouvoir de coupure
selon l'application.
ESSAIS ET INSPECTIONS:
- S'assurer que tous les boulons des joints de barre sont
bien serrés. Serrer á un couplede 300 lb-po (33,90 N-m).
- S'assurer que tous les connecteurs de phase sont bien
serrés. Serrer á un couple de 60 lb-po (6,78 N-m)
minimum).
- Vérifier toutes les connexions des fils et des câbles, si
elles sont conformes et les bornes bien serrées.
- Éliminer tous matériaux de construction étrangers á
l'interérieur des unités.
- Réinstaller tous les couvercles des embases de compteur
et des disjoncteurs des locataires.
Effective 8/10
DISPOSITIF
PRINCIPAL
PLAQUE
INFÉRIEURE AVEC
DÉBOUCHURES
I.L. 70-8306
PLAQUE Á
L'ÉPREUVE DE
LA PLUIE
CONNECTEURS
DE PHASE
