INSTALLATION DES RAILS DE MONTAGE SUR LE MUR:
Établir la hauteur appropriée á partir de la ligne médiane de
l'embase du comteur du bas, conformément aux spécifications
de la compagnie d'électicité.
Déterminer la ligne du bas des modules de compteurs et des
dispositifs principaux. Recourir á la dimension «Z» du tableau
ci-dessous. Il s'agit de la distance entre la ligne médiane de
l'embase du compteur du bas et la base d'um module de
compteurs.
Mesurer la distance «X» (voir tableau) en pouces, soit la
distance entre la base des modules de compteurs et les trous
de montage du rail. Tracer une ligne de niveau pour les ferrures
et fixer les rails de montage (voir Fig. 1 ci-dessous).
PATTES DE MONTAGE
RAILS DE MONTAGE
PATTES DE MONTAGE
TYPE DE MODULE DE COMPTEURS
C3MM - 125 AMP
C3MM - 200 AMP

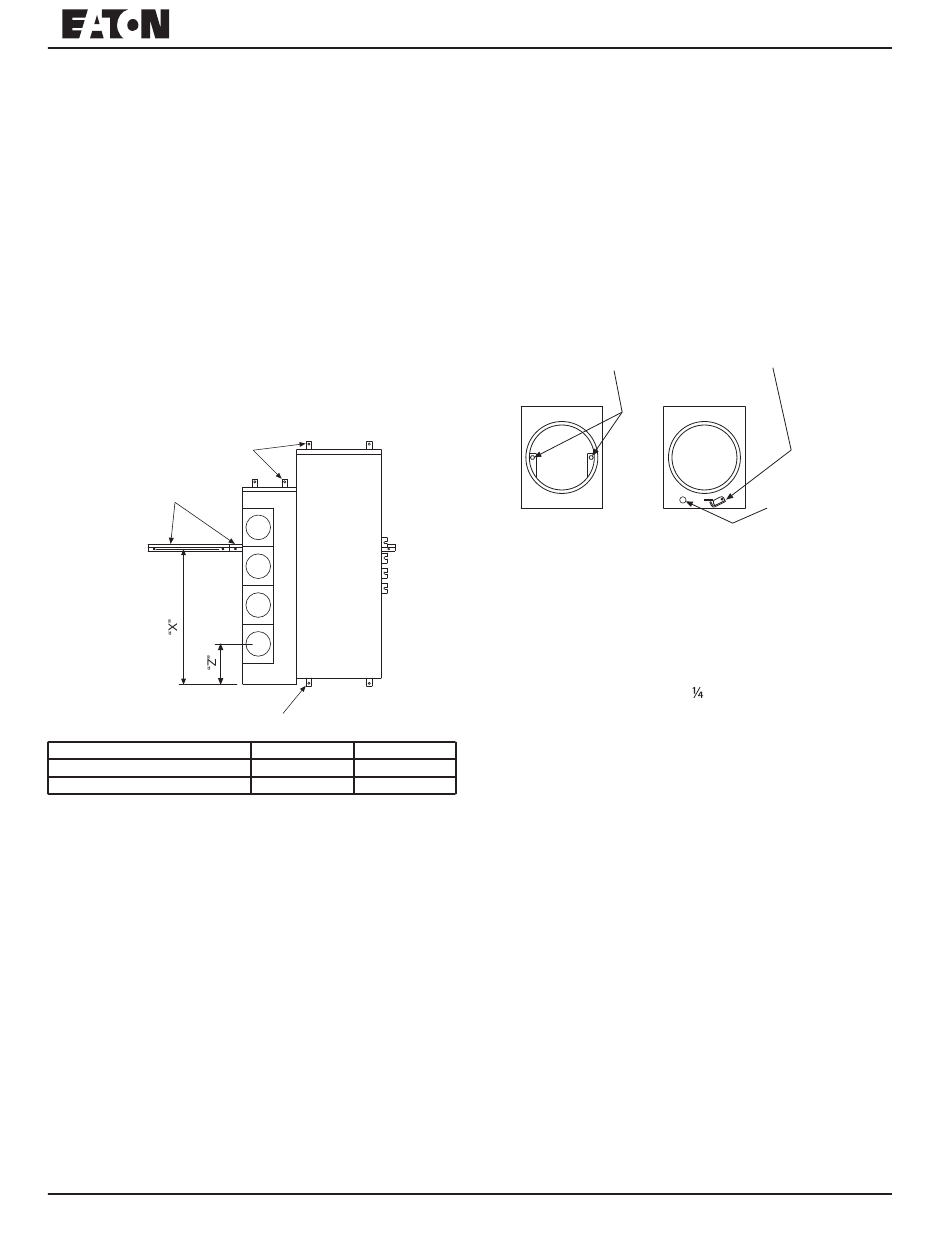

Fig. 1 Localisation des pattes, rails et modules de montage
PATTES DE MONTAGE:
Faire basculer les pattes de montage dans le haut et le bas
des enveloppes selon l'illustration (les modules de compteurs
possédent deux pattes de montage et les dispositifs principaux,
quatre). Aprés avoir fait des repéres sur le mur pour les trous,
retirer et percer les trous. (Voir Fig. 1 ci-dessous).
I.L. 70-8306
Notice d'installation des centres de
comptage modulaires de type C3MM.
DISPOSITIF
PRINCIPAL
«X» po (mm)
«Z» po (mm)
34-7/32 (869.16)
12-19/32 (319.88)
34-7/32 (869.16)
18-15/32 (469.11)
COUVERCLES DES EMBASES DE COMPTEUR:
Enlever tous les couvercles des embases de compteur qui
recouvrent la barre horizontale principale. Les couvercles
de type á anneau sont retenus par deux vis á l'intérieur de
la garniture. Les couvercles sans anneau sont retenus par
un loquet extérieur mobile (Voir Fig. 2 ci-dessous). Las
cubiertas de estilo sin aro ten agujero ciego para provisión
de cerradura de cilindro. Para utilizar, quite el agujero ciego
y aplique el juego 3MMBLKIT ó 37MMBLK.
LOQUET MOBILE
VIS DU COUVERCLE
DU COMPTEUR
COUVERCLE Á
ANNEAU
SANS ANNEAU
Fig. 2 Couvercles á/sans anneau
MODULES DE COMPTEURS:
Suspendre les modules de compteurs aux rails de montage,
desserrer tous les boulons des joints de la barre principale et
faire glisser les modules de compteurs les uns contre les autres.
fixer les ensemble avec les (2)
chaque module.
Serrer á un couple de 26 lb-po (2,94 N-m)
Serrer chaque joint de barre principale á un couple de 300 lb-
po (33,90 N-m). Fixer les pattes de montage au mur. (Voir Fig.
3 á la page 4).
CHAPEAUX D'EXTRÉMITÉ DE BARRE:
Installer les chapeaux d'extrémité de barre du côté gauche
du module de compteurs se trouvant á l'extrême gauche
et du côté droit du module de compteurs á l'extrême
droite. Des chapeaux d'extrémité sont fournis pour
l'interrupteur principal, le disjoncteur principal ou boîte
de raccordement principale (un chapeau affleurant et un
en saillie). (Voir Fig. 3 á la page 4).
AGUJERO CIEGO
PARA PROVSISIÓN
DE CERRADURA
COUVERCLE
DE CILINDRO
-20 vis fournis avec
