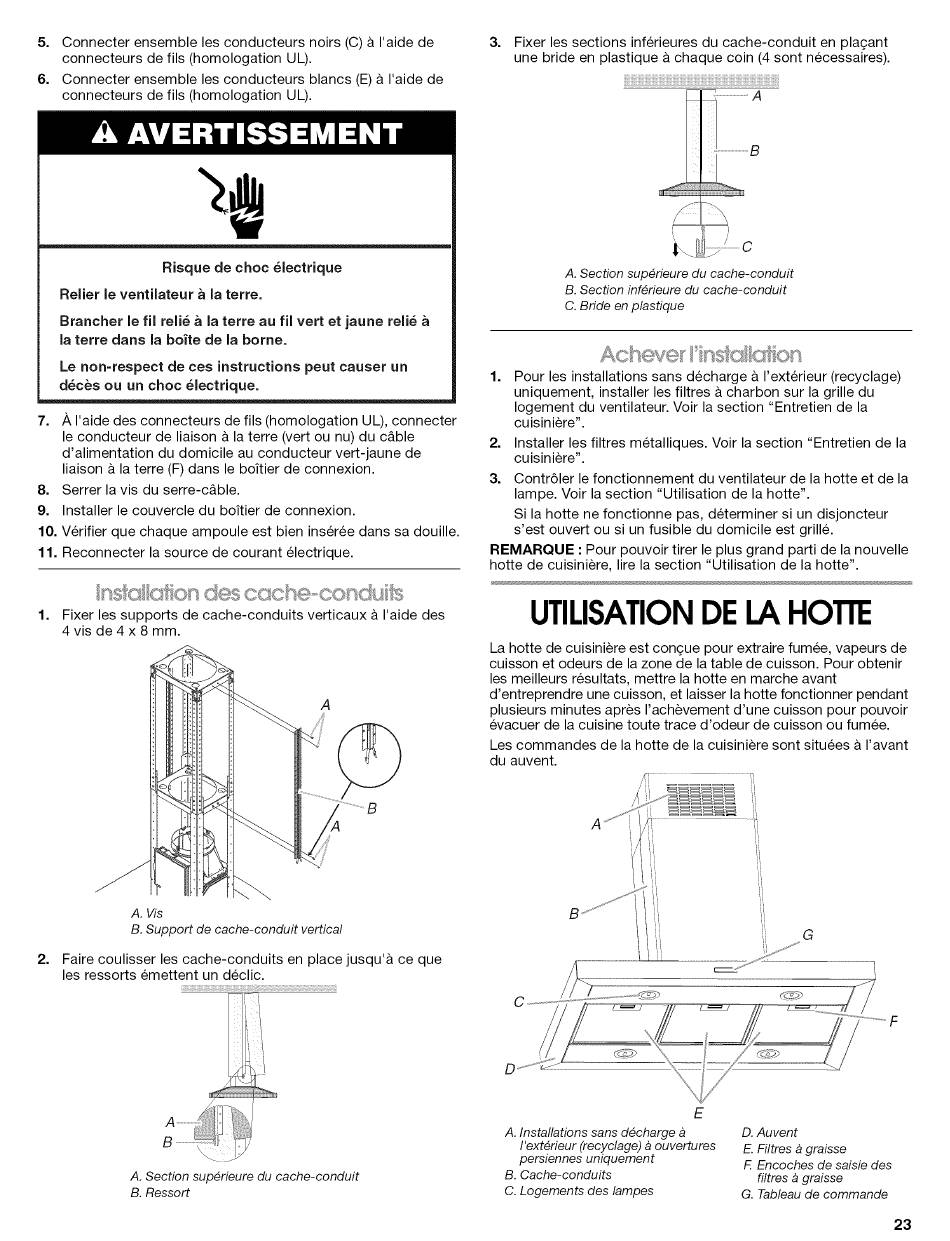

5. Connecter ensemble les conducteurs
noirs (C) a I'aide de
connecteurs
de fils (homologation
UL).
6. Connecter ensemble les conducteurs
blancs (E) a I'aide de
connecteurs
de fils (homologation
UL).
Risque de choc _lectrique
Relier le ventilateur
a la terre.
Brancher
le fil reli_ a la terre au fil vert et jaune reli_
la terre darts la boite de la borne.
Le non=respect de ces instructions peut causer un
d_c_s ou un choc _lectrique.
7. A I'aide des connecteurs
de fils (homologation UL), connecter
le conducteur
de liaison & la terre (vert ou nu) du c&ble
d'alimentation
du domicile au conducteur
vert-jaune de
liaison & la terre (F) dans le boitier de connexion.
8. Serrer la vis du serre-c&ble.
9. Installer le couvercle du boiler de connexion.
10. Verifier que chaque ampoule est bien inser6e dans sa douille.
11. Reconnecter
la source de courant electrique.
t c;ton des "-
.......
1. Fixer les supports de cache-conduits
verticaux _ I'aide des
4 vis de 4 x 8 mm.
A
2,
A. Vis
B. Support de cache-conduit
vertical
Faire coulisser les cache-conduits
en place jusqu'& ce que
les ressorts emettent un declic.
A. Section sup#rieure du cache-conduit
B. Ressort
3. Fixer les sections inferieures du cache-conduit
en plagant
une bride en plastique a chaque coin (4 sont necessaires).
i
A. Section sup#rieure du cache-conduit
B. Section inf#rieure du cache-conduit
C. Bride en plastique
1,
2,
3.
h
lin
llc fion
Pour les installations sans dicharge
i I'extirieur
(recyclage)
uniquement,
installer les filtres a charbon sur la grille du
Iogement du ventilateur. Voir la section "Entretien de la
cuisiniere".
Installer les filtres metalliques. Voir la section "Entretien de la
cuisiniere".
ContrSler le fonctionnement
du ventilateur de la hotte et de la
lampe. Voir la section "Utilisation de la hotte".
Si la hotte ne fonctionne
pas, determiner si un disjoncteur
s'est ouvert ou si un fusible du domicile est grille.
REMARQUE : Pour pouvoir tirer le plus grand parti de la nouvelle
hotte de cuisiniere, lire la section "Utilisation
de la hotte".
UTILISATION DE LA HOTTE
La hotte de cuisiniere est congue pour extraire fumee, vapeurs de
cuisson et odeurs de la zone de la table de cuisson. Pour obtenir
les meilleurs resultats, mettre la hotte en marche avant
d'entreprendre une cuisson, et laisser la hotte fonctionner pendant
plusieurs minutes apres I'achevement d'une cuisson pour pouvoir
evacuer de la cuisine toute trace d'odeur de cuisson ou fumee.
Les commandes
de la hotte de la cuisiniere sont situ_es a I'avant
du auvent.
H
D
E
A. Installations
sans d_charge
I'ext#rieur (recyclage) a ouvertures
persiennes uniquement
B. Cache-conduits
C. Logements des lampes
D. Auvent
E. Filtres a graisse
F. Encoches de saisie des
filtres a graisse
G. Tableau de commande
23
