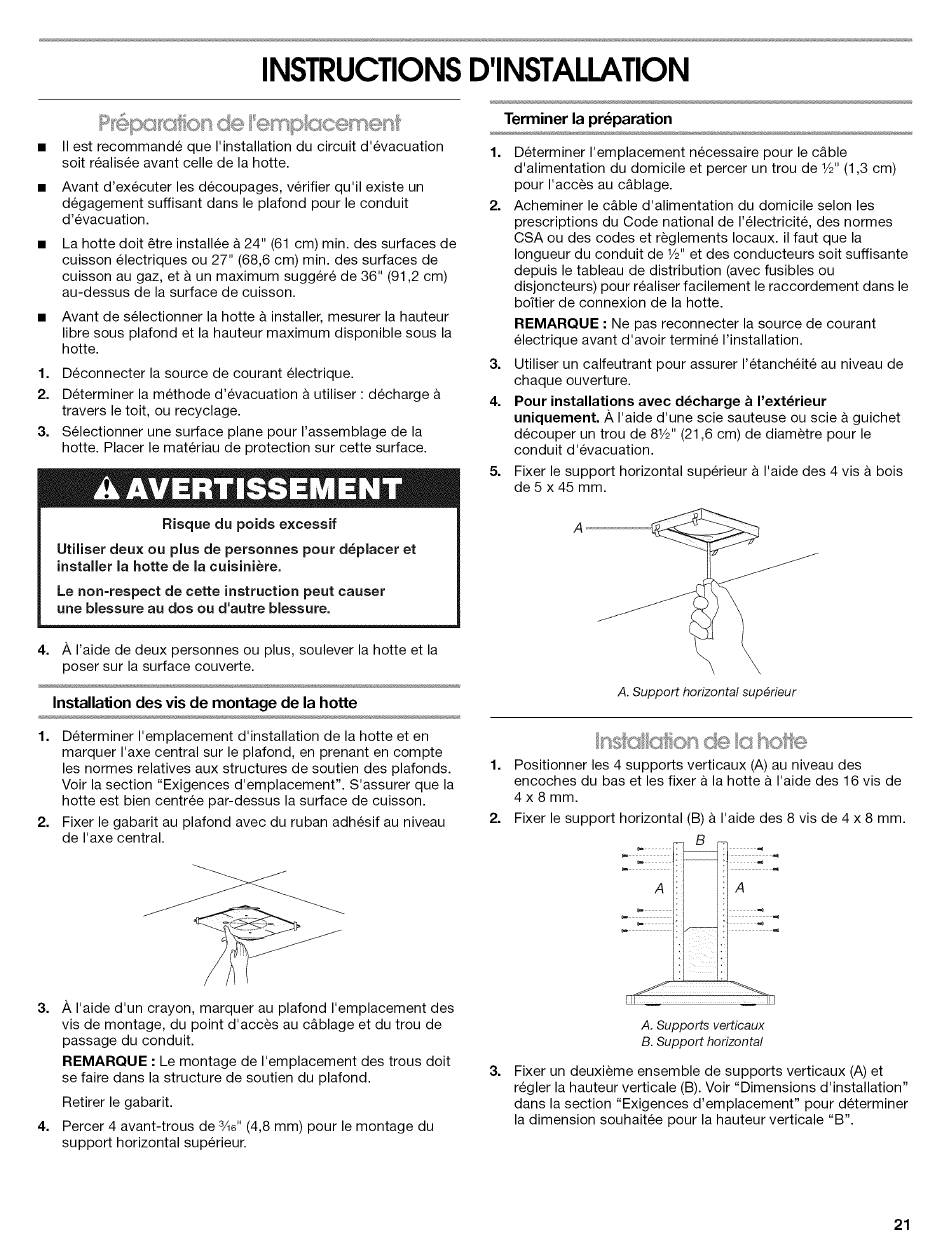

INSTRUCTIONS D'INSTALLATION
II est recommande que I'installation
du circuit d'evacuation
soit realis6e avant celle de la hotte.
Avant d'executer les decoupages,
verifier qu'il existe un
degagement
suffisant dans le plafond pour le conduit
d'evacuation.
La hotte dolt _tre installee a 24" (61 cm) min. des surfaces de
cuisson electriques ou 27" (68,6 cm) min. des surfaces de
cuisson au gaz, et & un maximum sugger6 de 36" (91,2 cm)
au-dessus de la surface de cuisson.
Avant de selectionner
la hotte & installer, mesurer la hauteur
libre sous plafond et la hauteur maximum disponible sous la
hotte.
1. Deconnecter
la source de courant electrique.
2. Determiner la methode d'evacuation
& utiliser : decharge
travers le toit, ou recyclage.
3. Selectionner
une surface plane pour I'assemblage de la
hotte. Placer le materiau de protection sur cette surface.
Risque du poids excessif
Utiliser deux ou plus de personnes
pour d_placer
et
installer la hotte de la cuisini_re.
Le non=respect de cette instruction
peut causer
une blessure au dos ou d'autre blessure.
Terminer la preparation
1.
Determiner I'emplacement
necessaire pour le c&ble
d'alimentation
du domicile et percer un trou de 1/2"(1,3 cm)
pour I'acces au c&blage.
2. Acheminer le c&ble d'alimentation
du domicile selon les
prescriptions
du Code national de I'electricite, des normes
CSA ou des codes et reglements Iocaux. il faut que la
Iongueur du conduit de 1/2"et des conducteurs
soit suffisante
depuis le tableau de distribution (avec fusibles ou
disjoncteurs)
pour realiser facilement le raccordement
dans le
boftier de connexion de la hotte.
REMARQUE
: Ne pas reconnecter
la source de courant
electrique avant d'avoir termine I'installation.
3. Utiliser un calfeutrant pour assurer I'etancheite au niveau de
chaque ouverture.
4. Pour installations avec d_charge a I'ext_rieur
uniquement.
A I'aide d'une scie sauteuse ou scie a guichet
decouper un trou de 81/2"(21,6 cm) de diametre pour le
conduit d'evacuation.
5. Fixer le support horizontal superieur & I'aide des 4 vis & bois
de 5 x 45 mm.
4. A I'aide de deux personnes ou plus, soulever la hotte et la
poser sur la surface couverte.
Installation
des vis de montage
de la hotte
1. Determiner I'emplacement
d'installation
de la hotte et en
marquer I'axe central sur le plafond, en prenant en compte
les normes relatives aux structures de soutien des plafonds.
Voir la section "Exigences d'emplacement".
S'assurer que la
hotte est bien centree par-dessus
la surface de cuisson.
2. Fixer le gabarit au plafond avec du ruban adhesif au niveau
de I'axe central.
3. A I'aide d'un crayon, marquer au plafond I'emplacement
des
vis de montage, du point d'acces au c&blage et du trou de
passage du conduit.
REMARQUE
: Le montage de I'emplacement
des trous dolt
se faire dans la structure de soutien du plafond.
Retirer le gabarit.
4. Percer 4 avant-trous
de 3Ae"(4,8 mm) pour le montage du
support horizontal superieur.
A. Support horizontal sup#rieur
In
lls£on de lCsh
1. Positionner les 4 supports verticaux (A) au niveau des
encoches du bas et les fixer a la hotte a I'aide des 16 vis de
4x8mm.
2. Fixer le support horizontal (B) a I'aide des 8 vis de 4 x 8 mm.
B
i,=
A
!=,
i=, ........
3=
=t
=1
A
=a
........
_a
A. Supports verticaux
B. Support horizontal
Fixer un deuxieme ensemble de supports verticaux (A) et
regler la hauteur verticale (B). Voir "Dimensions d'installation"
dans la section "Exigences d'emplacement"
pour determiner
la dimension souhaitee pour la hauteur verticale "B".
21
