Banner EZ-SCREEN LP Mode D'emploi

À effectuer à chaque mise en route, changement d'équipe et réglage de la machine :
Les vérifications quotidiennes et celles effectuées après un changement d'outillage ou une modification de la machine doivent être effectuées par une
personne désignée (nommée et identifiée par écrit par l'employeur). Lorsque la machine fonctionne sans interruption, ce contrôle doit être effectué à
intervalles réguliers. Une copie des résultats doit être conservée à proximité de la machine conformément à la norme OSHA 1910.217(e)(1).
La personne désignée doit :
1. Vérifier les points suivants :
• Il est impossible d'accéder à la zone protégée depuis une zone
non protégée par le système EZ-SCREEN LP. Le cas échéant,
des protections fixes ou des dispositifs de détection de présence
supplémentaires doivent être installés pour empêcher quiconque de
pénétrer dans la zone dangereuse en contournant la zone de détection.
• Toutes les dispositifs de protection et les protections fixes sont en
place et fonctionnent correctement.
2. Vérifier que la distance de séparation minimale entre le point
dangereux le plus proche de la machine protégée et la zone de détection
n'est pas inférieure à la distance de séparation calculée dans la section
3.1.1 du manuel d'instructions et indiquée ici : _____________.
3. Vérifier les points suivants :
• Il n'est pas possible qu'une personne se tienne à l'intérieur de la
zone protégée (dangereuse) sans être détectée par le système
EZ-SCREEN LP ou par une autre protection supplémentaire (telle
que décrite dans la norme ANSI/RIA R15.06 ou toute autre norme
applicable).
4. Vérifier les points suivants :
• L'interrupteur de réarmement est monté à l'extérieur de la zone
protégée, hors de portée d'une personne située dans la zone protégée.
• Un dispositif est en place pour éviter son utilisation accidentelle
(par exemple des joints toriques ou des protections).
REMARQUE : Pour les systèmes EZ-SCREEN LP installés en cascade,
référez-vous à la fiche de vérification journalière réf. 150931.

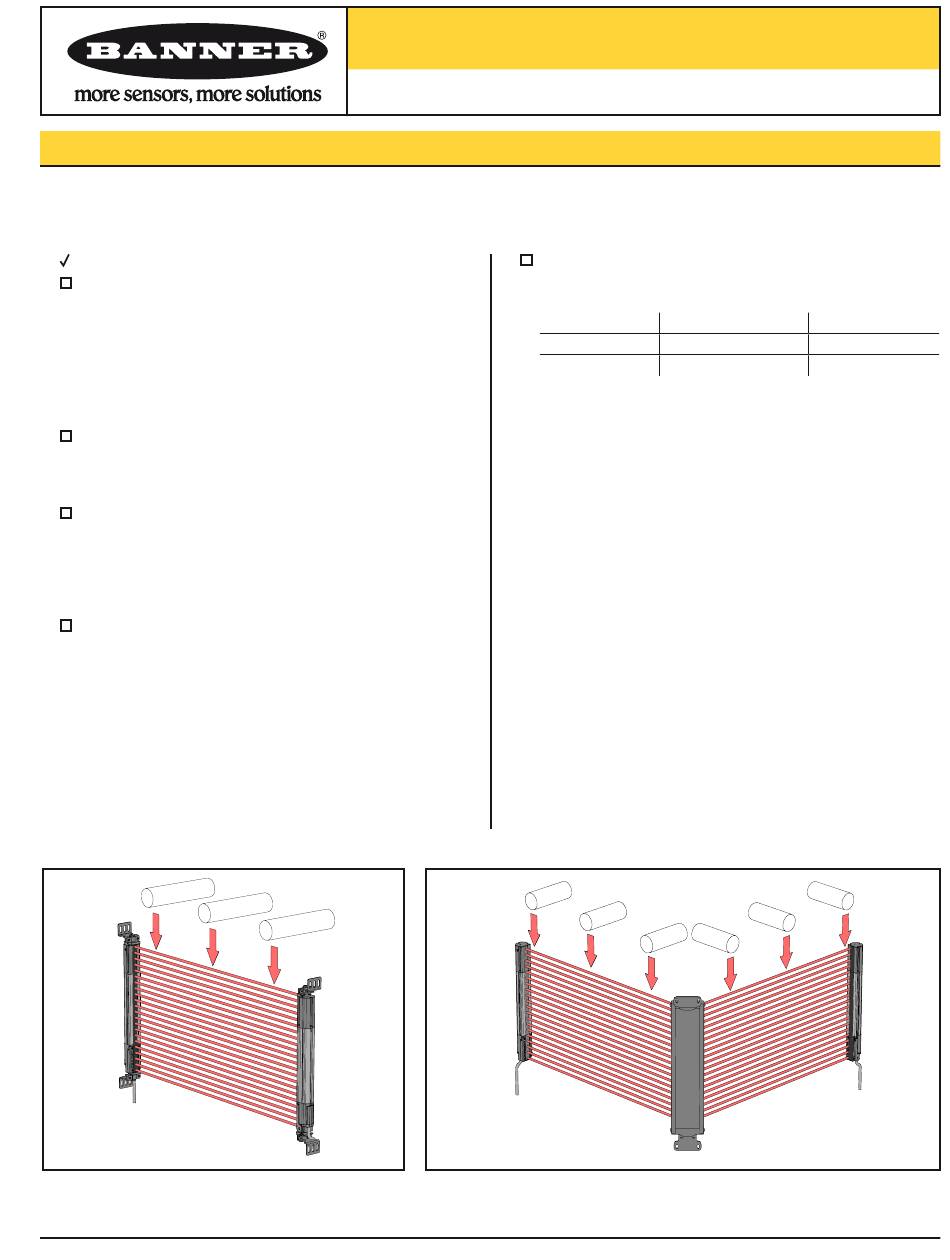

Figure 1. Test de fonctionnement du système EZ-SCREEN LP
APR 2010
Barrière immatérielle EZ-SCREEN
Procédure de vérification quotidienne du système - systèmes autonomes
5.
Pièce de test
Figure 2. Test de fonctionnement du système EZ-SCREEN LP pour les installations avec
miroirs d'angle
LP (en mode autonome)
®
Dès que toutes les LED de zone s'affichent en vert continu, testez
l'efficacité du système EZ-SCREEN LP sous tension, à l'aide du test de
fonctionnement. Sélectionnez la pièce appropriée :
Rés. réd. désactivée
Modèles 14 mm : STP-13
Modèles 25 mm : STP-16
5a Test de fonctionnement (système EZ-SCREEN LP autonome)
Quand il est sous tension, vérifiez que le système EZ-SCREEN LP est
en mode RUN (marche) et que les LED d'état du récepteur indiquent ce
qui suit :
LED d'état ON verte ou clignotante
Toutes les LED de zone ON vertes
LED de réarmement ON jaune
Indicateur de diagnostic "–" (mode de sortie à réarmement
automatique) ou "L" (mode de sortie à
réarmement manuel)
Un réarmement manuel est parfois nécessaire en mode de sortie à
réarmement manuel (voir les sections 4.2 et 4.3 du manuel)
5b Lorsque la machine surveillée est à l'arrêt, faites passer la pièce de
test vers le bas dans la zone de détection à trois endroits : à proximité
du récepteur, à proximité de l'émetteur et à mi-distance entre les deux
(figure 1).
• Si l'émetteur et le récepteur sont très éloignés l'un de l'autre, vous
pouvez avoir besoin d'une seconde personne pour surveiller les
indicateurs pendant que vous faites passer la pièce de test près de
l'émetteur ou entre l'émetteur et le récepteur.
• En cas d'utilisation de miroirs d'angle, il est nécessaire de tester les
faisceaux en trois endroits de chaque branche du faisceau (entre
l'émetteur et le miroir et entre le miroir et le récepteur) (figure 2).
Rés. réd. activée
STP-17
STP-18
Réf. 150930
