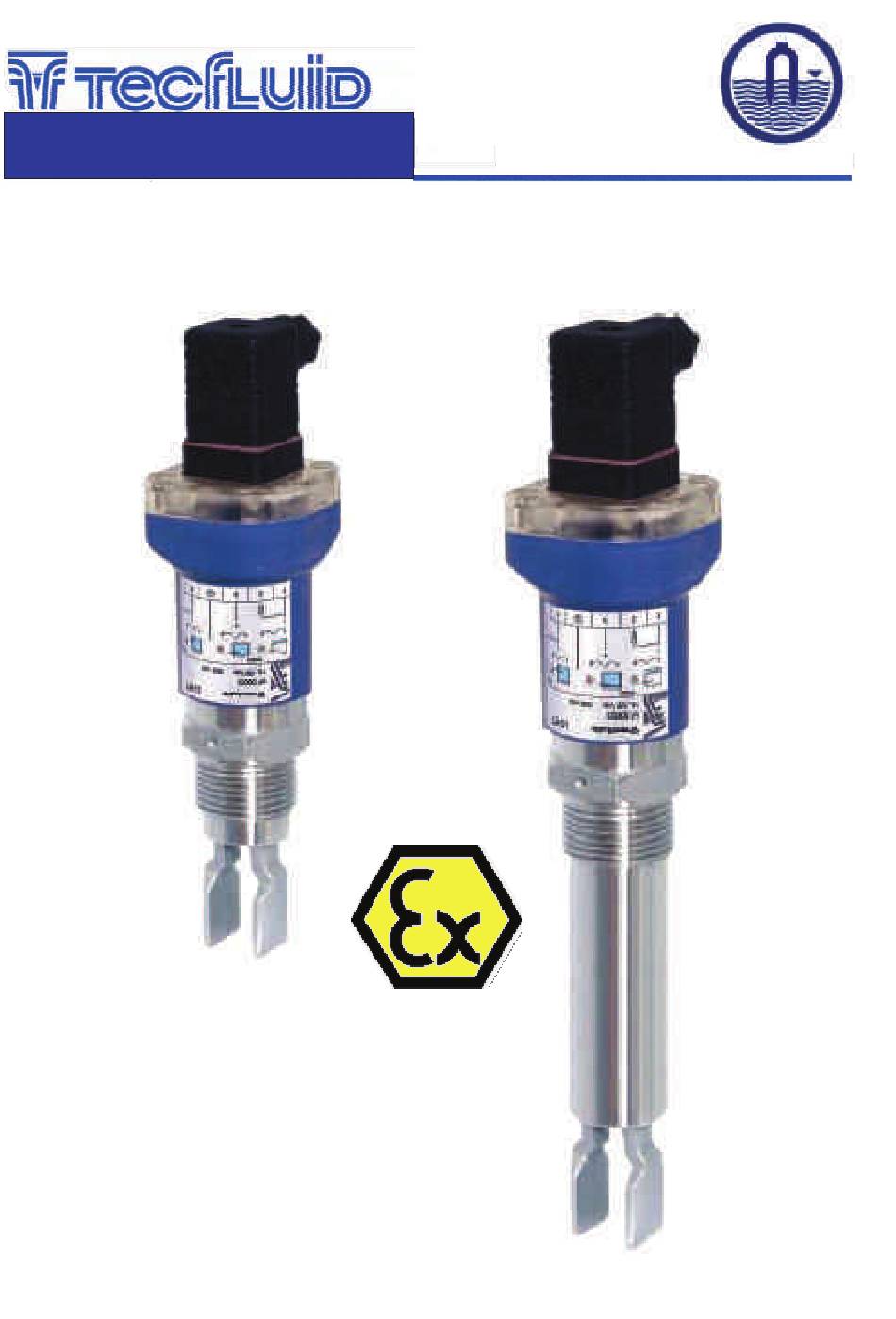

- Page 1 Détecteur de niveau LD61N Instrumentation pour fluides Manuel d'Instructions R-MI-LD61N Rev.: 0...
- Page 2 PRINCIPE DE FONCTIONNEMENT Le détecteur de Niveau LD61N est basé sur la variation naturelle de fréquence de vibration d'une fourche, quand elle est en contact avec un liquide. Cette variation est détectée par un circuit électronique qui le converti en un signal de détection.
- Page 3 Figure 2 CONNEXION Le LD61N peut être installé comme un détecteur de niveau minimum ou maximum. La connexion électrique se fait au moyen d'un connecteur DIN 43650-A avec une entrée par un presse étoupe PG-9. Il est recommandé d’utiliser un câble multibrins de sections d’environ 0,5 mm².
- Page 4 Quand le LD61N est connecté pour une détection de niveau maximum, le courant du circuit NAMUR sera “élevé” (> 2.1 mA) quand le détecteur ne se trouve pas en contact avec le fluide (niveau en dessous du détecteur), et quand il sera submergé le courant sera "faible" (< 1.2 mA).
- Page 5 NAMUR. Pour le dispositif NAMUR LD61N, les quatre états stables possibles sont les suivants : Circuit ouvert: Interruption de la connexion entre le circuit amplificateur et le dispositif NAMUR.
- Page 6 Alimentation: Tension minimum: 8 VDC Tension maximum: 14 VDC Consommation: De 0,7 mA à 2,3 mA, selon l'état “ON/OFF” Conforme à la Directive 2004/108/CE Conforme à la Directive 2002/96/CE Conforme à la Directive 94/9/CE Conforme à la Directive 97/23/CE Cet équipement est considéré comme un accessoire sous pression et NON pas comme un élément de sécurité...
- Page 7 1" ou 1" NPT mâle LD-61 ML Caractéristiques en rapport avec la sécurité L’instrument appartient au groupe II, il est destiné à une utilisation dans des zones ou il peut exister un danger de formation d’atmosphères explosives, exception faite du secteur minier. Son appartenance à...
- Page 8 GARANTIE GARANTIE TECFLUID GARANTI TOUS SES PRODUITS POUR UNE PERIODE DE 24 MOIS à partir de la date de livraison, contre tous défauts de matériaux, fabrication et fonctionnement. Sont exclus de cette garantie les pannes liées à une mauvaise utilisation ou application différente à celle spécifiée à...
