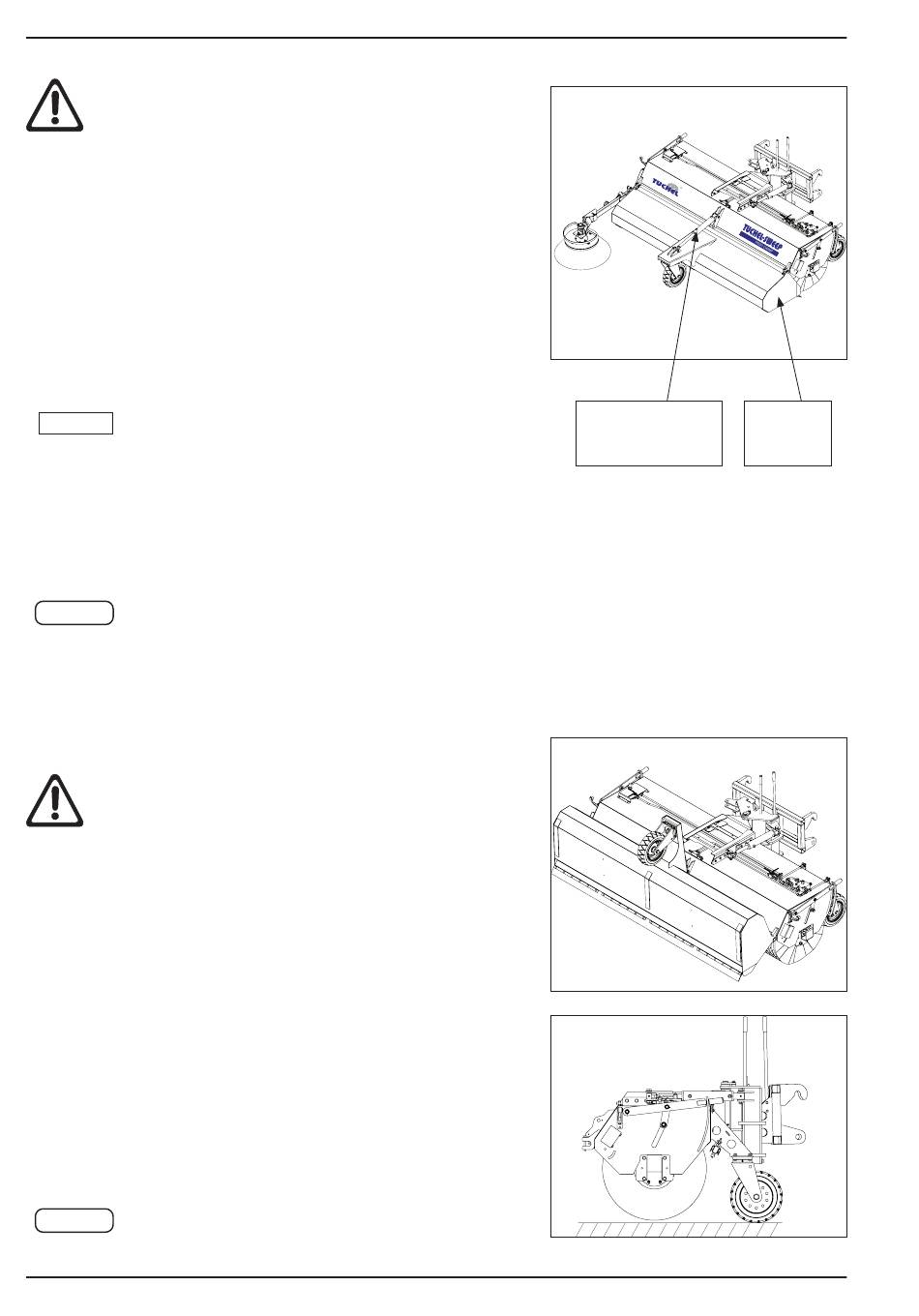

Balayeuse Profi Champ
Adaptation de la largeur balayée
• Desserrer le vissage (6) et ajuster le balai latéral dans la
zone du trou oblong.
• Ajuster le vissage (7) du bouchon. Le balai latéral
modifie la largeur (5).
Balai latéral - Réglage du point d'appui
• Le balai latéral doit balayer les bords sur une aire
correspondant à la surface 12 heures - 3 heures d'une
montre, voir arc (8).
• Décaler les plaquettes de serrage (9). L'inclinaison (10)
est ajustée.
• Décaler les plaquettes de serrage (11). L'angle de prise
(12) est ajusté.
ACHTUNG
Contrôler que tous les vissages sont bien
serrés.
• Contrôler le bon fonctionnement.
HINWEIS
3.4.4 Réglage de la vitesse de rotation
Respecter les consignes de sécurité du chapitre
3.3.
Arbre du balai
Sur les balayeuses dont le moteur hydraulique est
alimenté directement, le réglage de la vitesse de rotation
est réalisé par l'intermédiaire de la puissance hydraulique
provenant du véhicule porteur. Cette puissance dépend du
type du véhicule porteur et de son équipement.
Le réglage de la vitesse de rotation du balai-brosse
principal des balayeuses Profi Champ équipées d'un
régulateur de courant à 3 voies est réalisé sur la vis de
réglage (1) du régulateur de courant à 3 voies (2)
(en sens horaire = accélération, en sens anti-horaire =
limitation).
Balai latéral
Le réglage de la vitesse de rotation du balai latéral est
réalisé sur la vis de réglage (3) du clapet anti-retour avec
étranglement (4)
HINWEIS
(en sens horaire = accélération, en sens anti-horaire =
limitation).
26
Vidange du
Bac à
bac du cylindre
déchets
hydraulique
