Afin de pouvoir effectuer une maintenance correcte de la canne d'injection, il est déconseillé de la monter
directement sur le réseau d'eau chaude sanitaire.
Nous vous proposons le montage suivant :

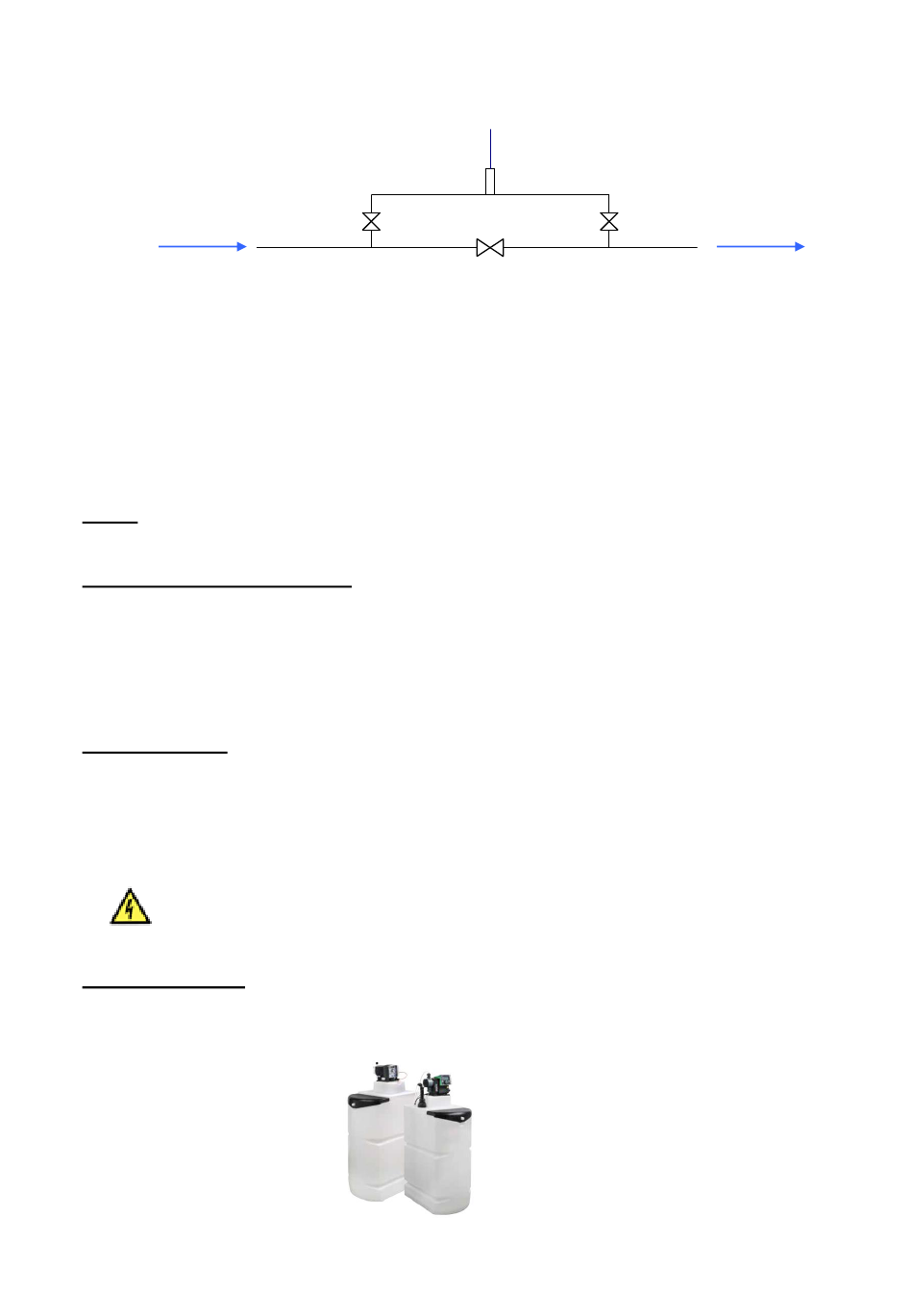

Installer la canne d'injection en dérivation par rapport au réseau principal (comme sur le schéma ci-dessus) et
monter des vannes d'isolement en amont et en aval.
Lors du traitement, les vannes d'isolement amont et aval seront ouvertes. La vanne placée sur la canalisation
principale sera légèrement fermée pour créer une perte de charge suffisante pour que l'eau du réseau circule
partout.
Sans ce montage, il sera nécessaire de couper le circuit ECS afin d'accéder à la canne d'injection et ainsi
pouvoir assurer son nettoyage ou ça maintenance.
l'embout de la canne d'injection sera coupé à dimension de manière à injecter dans l'axe de la
Nota :
veine.
Prélèvement Entrée kit ECS :
Raccorder l'entrée du panneau PROBOX ECS (DN15 à coller) afin de connecter le prélèvement du réseau
ECS à analyser. Monter une vanne d'isolement adaptée (température, pression, etc.) afin de faciliter la
maintenance du système.
Nota : Le piquage d'entrée vers le panneau est à réaliser en AMONT du circulateur du réseau ECS
Sortie Kit ECS :
Raccorder la sortie du panneau PROBOX ECS (DN15 à coller) afin de connecter le retour vers le circuit ECS.
Les 2 piquages doivent être réalisés en AMONT du re-circulateur du circuit ECS.
AVERTISSEMENT : Il est indispensable d'utiliser un matériau résistant à la température du
réseau ECS, exemple PVCC (matériau utilisé sur le kit).
Pompe doseuse :
Voir la notice spécifique de la pompe doseuse.
Notice kit de chloration KIT ECOBOX ECS V20 BWT PROBOX 2 – Révision 0 – 01/2020
Vanne
Vanne
IMPORTANT
Groupes de dosage BWT
Canne d'injection
Vanne
page 9/18
