POSE - 12E OPÉRATION
Fixation de la biellette au chariot
Suivre uniquement les instructions se reportant au type de
porte, comme il est illustré ci-dessous et à la page
suivante.
PORTES ARTICULÉES SEULEMENT
• S'assurer que la porte du garage est complètement
fermée. Tirer la poignée de déclenchement d'urgence
pour détacher le chariot extérieur du chariot intérieur.
Reculer le chariot extérieur (en l'éloignant de la porte)
d'environ 2 pouces, comme il est illustré aux Figures 1, 2
et 3.

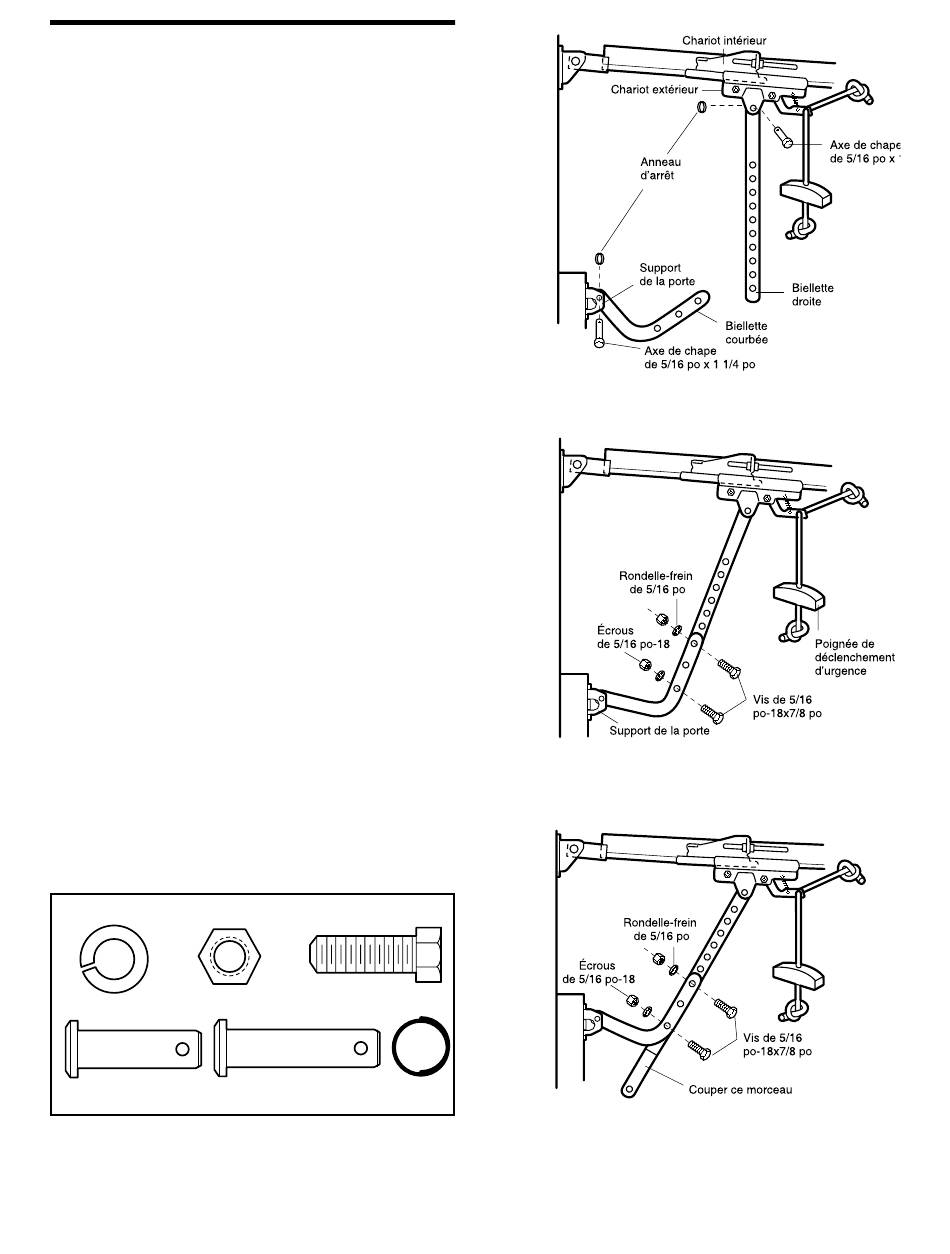

• Figure 1:
– Fixer la biellette droite sur le chariot extérieur à l'aide
d'un axe de chape de 5/16 po x 1 po. Faire tenir l'axe
de chape en place avec un anneau d'arrêt.
– Fixer la biellette courbée au support de la porte de la
même manière, à l'aide d'un axe de chape de 5/16 po
x 1 1/4 po.
• Figure 2:
– Rapprocher les biellettes et aligner les trous. Choisir
les trous les plus éloignés étant donné qu'ils
permettent aux biellettes d'être plus solides.
• Figure 3, Méthode alternative:
– Si les trous de la biellette courbée sont au-dessus de
ceux de la biellette droite, démonter la biellette droite
et couper environ 6 po de l'extrémité massive. Refixer
la biellette droite sur le chariot en orientant la partie
coupée vers le bas, comme il est illustré.
– Rapprocher les biellettes.
– Aligner deux paires de trous et raccorder les deux
biellettes avec les vis, les rondelles-freins et les
écrous.
• Passer à Réglages, 1re opération, page 28. Le chariot
se réenclenchera automatiquement lorsque l'ouvre-porte
fonctionnera.
GRANDEUR RÉELLE DES FIXATIONS
Écrou de
Rondelle-frein
5/16 de po-18
de 5/16 de po
Axe de chape de
5/16 de po x 1 po (Chariot)
Vis à tête hexagonale
de 5/16 de po-18x7/8 de po
Axe de chape de
Anneau
5/16 de po x 1-1/4 po
d'arrêt
(Support de la porte)
Figure 1
Figure 2
Figure 3
26
