MONTAGE – 4
E
Pose de la courroie et réglage
de la tension

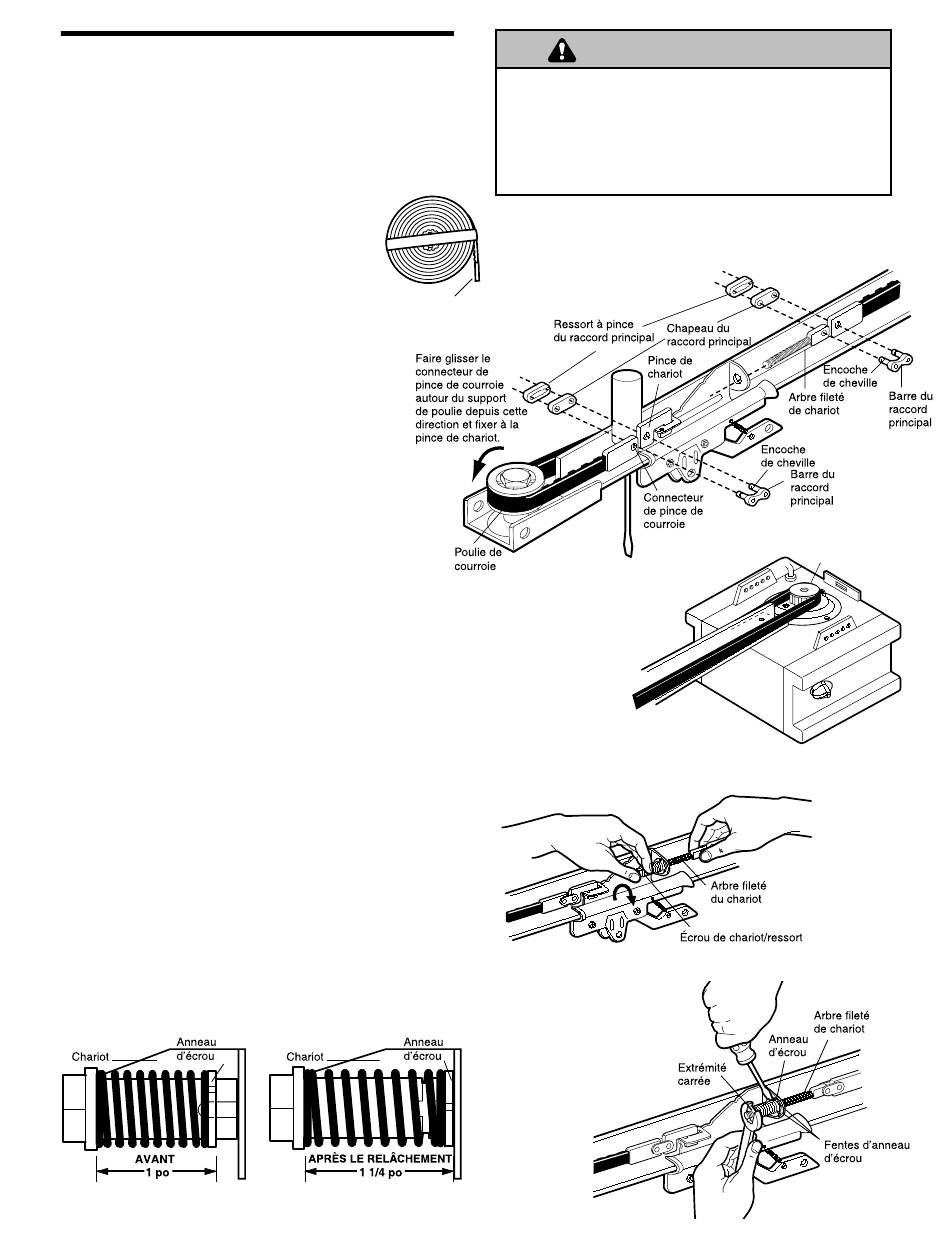

POSE DE LA COURROIE
1. Insérer le côté à encoches de la pince de chariot dans la
fente de retenue pratiquée sur le dessus du chariot (voir
Figure 1).
2.
Saisir le connecteur de pince à l'extrémité de la
courroie et le faire glisser à travers le support de
poulie de courroie depuis l'arrière, autour de la
poulie et vers le chariot.
3.
Fixer le connecteur de pince de courroie à la pince
du chariot à l'aide d'un raccord principal :
•
Pousser les chevilles de la barre-raccord principal
à travers les trous pratiqués dans la pince de
chariot et le connecteur de pince de courroie.
•
Pousser le chapeau du raccord principal par-
dessus les chevilles et au-delà des encoches de
cheville.
•
Faire glisser le ressort à pince par-dessus le chapeau
et sur les encoches de cheville jusqu'à ce que les deux
chevilles soient solidement bloquées en place.
4.
Le chariot étant contre le tournevis, déployer la courroie le
long du rail et autour du pignon du moteur. Les dents du
pignon doivent engager la courroie (Figure 2).
5.
Utiliser le second raccord principal pour raccorder la courroie
à l'extrémité plate de l'arbre fileté du chariot (Figure 1).
S'assurer que la courroie n'est pas tordue.
6.
Retirer le tournevis.
RÉGLAGE DE LA TENSION
1.
Insérer l'arbre fileté du chariot à travers le trou pratiqué dans le
chariot.
2.
Tenir la courroie au niveau de l'arbre du chariot pour éviter de
tordre tout en serrant l'écrou de chariot/ressort à la main sur l'arbre
jusqu'à ce qu'il soit ferme contre le chariot (Figure 3). N'utiliser
aucun outil.
3.
Insérer l'extrémité d'un tournevis dans l'une des fentes d'anneau
d'écrou et le renforcer fermement contre le chariot. (Figure 4)
4.
Placer une clé à molette de 7/16 po sur l'extrémité carrée. Faire
tourner d'environ 1/4 de tour jusqu'à ce que le ressort relâche et
enclenche l'anneau d'écrou contre le chariot (Figure 5).
Ceci déploie le ressort en vue d'une tension optimale de la courroie.
Figure 5
OPÉRATION
Bride de
fixation
AVERTISSEMENT
Pour éviter d'éventuelles LÉSIONS GRAVES aux doigts par
suite du mouvement de l'ouvre-porte :
• TOUJOURS garder la main à l'écart du pignon en faisant
fonctionner l'ouvre-porte.
• Fixer solidement le carter du pignon avant de faire
fonctionner.
Figure 1
Figure 2
Figure 3
Figure 4
