Ελέγξτε, εάν η σύνδεση στη συσκευή και η σύνδε-
2.
ση από την πλευρά του κτιρίου αντιστοιχούν στο
διάγραμμα σύνδεσης σε αυτές τις οδηγίες συναρ-
μολόγησης. → "Προετοιμασία της ηλεκτρικής σύν-
δεσης", Σελίδα 52 → "Κατασκευή της σύνδεσης
ρεύματος", Σελίδα 55
Σε περίπτωση 3 Ν, προσέξτε την ακόλουθη εικόνα.
3.
→ Εικ.
49
Σε περίπτωση 2 Ν, προσέξτε την ακόλουθη εικόνα.
4.
→ Εικ.
50
Σε περίπτωση 1 Ν, προσέξτε την ακόλουθη εικόνα.
5.
→ Εικ.
51
Αλλαγή της ένδειξης στη λειτουργία
εξαερισμού
Σε περίπτωση που χρειάζεται για τη λειτουργία εξα-
1.
ερισμού, αλλάξτε τη ρύθμιση της ηλεκτρονικής μο-
νάδας ελέγχου στις βασικές ρυθμίσεις.
Προσέξτε το κεφάλαιο Βασικές ρυθμίσεις στις
2.
οδηγίες χρήσης.
Αφαίρεση της συσκευής
ΠΡΟΣΟΧΗ!
Τα εργαλεία μπορεί να προκαλέσουν ζημιά στο πλαί-
σιο της συσκευής.
Μη σηκώσετε τη συσκευή από επάνω.
▶
Αποσυνδέστε τη συσκευή από το δίκτυο του ρεύ-
1.
ματος.
Αφαιρέστε το κανάλι εξαερισμού ή λύστε τις συν-
2.
δέσεις ανακυκλοφορίας αέρα.
Σπρώξτε από κάτω τη συσκευή προς τα έξω.
3.
sv
Medföljande tillbehör
Kontrollera efter uppackningen att inga delar är
transportskadade och att leveransen är komplett.
→ Fig.
1
QR-kod monteringsvideo
Här hittar du QR-koden för monteringsvideon.
→ Fig.
2
Enhetsmått
Här hittar du enhetens mått
→ Fig.
3
Monteringsmått för plankanalböj
Här hittar du en översikt över plankanalböjarnas
monteringsmått.
Sidovy:
→ Fig. , → Fig. , → Fig.
4 5
Frontvy:
→ Fig.
7
Installationsvarianter
Här hittar du en översikt över de olika installationsva-
rianterna.
Osfilter och adapter för cirkulationsdrift:
→ Fig.
8
Akustikfilter och tätning för evakueringsdrift:
→ Fig.
9
Notera: Lämpliga installationskanaler kan du köpa
hos service, på vår webbsajt och hos återförsäljarna.
56
6
Säkerhetsavstånd
Håll enhetens säkerhetsavstånd.
Avstånd till bräddningsbehållare:
→ Fig.
10
Placering av bräddningsbehållare:
→ Fig.
11
Kapaciteten är optimal vid 50 mm avstånd mellan
stomrygg och vägg. Mindre avstånd sänker kapacite-
ten.
→ Fig.
12
Håll säkerhetsavstånden vid urtagen i bänkskivan.
Lägg inte föremål som överskrider maxhöjden i lå-
dan. Föremålen kan stöta emot enhetssockeln och
störa funktionen.
→ Fig.
13
Allmänna anvisningar
¡ Läs igenom anvisningen noga.
¡ Det är bara behörig elektriker som får an-
sluta enheten.
¡ Slå alltid av elen innan du utför sådana ar-
beten.
¡ Använd aldrig enheten i båtar eller fartyg.
¡ Följ bänkskivtillverkarens rekommendatio-
ner.
Säker montering
Följ säkerhetsanvisningarna när du monterar enhe-
ten.
Säker användning av enheten kräver fackmässig
montering enligt monteringsanvisningen. Installatören
ansvarar för en felfri funktion på uppställningsplat-
sen.
Notera: Enheten är konstruerad så att ångorna från
kastruller, grytor och pannor på kokzonen fångas
upp. Tas ångorna upp av andra enheter (som köks-
maskiner och hällar) så beror fläktsystemets effektivi-
tet på avståndet mellan luftintag och ångkälla.
VARNING! ‒ Fara! Magnetism!
Enheten innehåller permanentmagneter. De kan på-
verka elektroniska implantat, t.ex. pacemaker och in-
sulinpumpar.
Personer med elektroniska implantat måste hålla
▶
10 cm:s minimiavstånd till enheten.

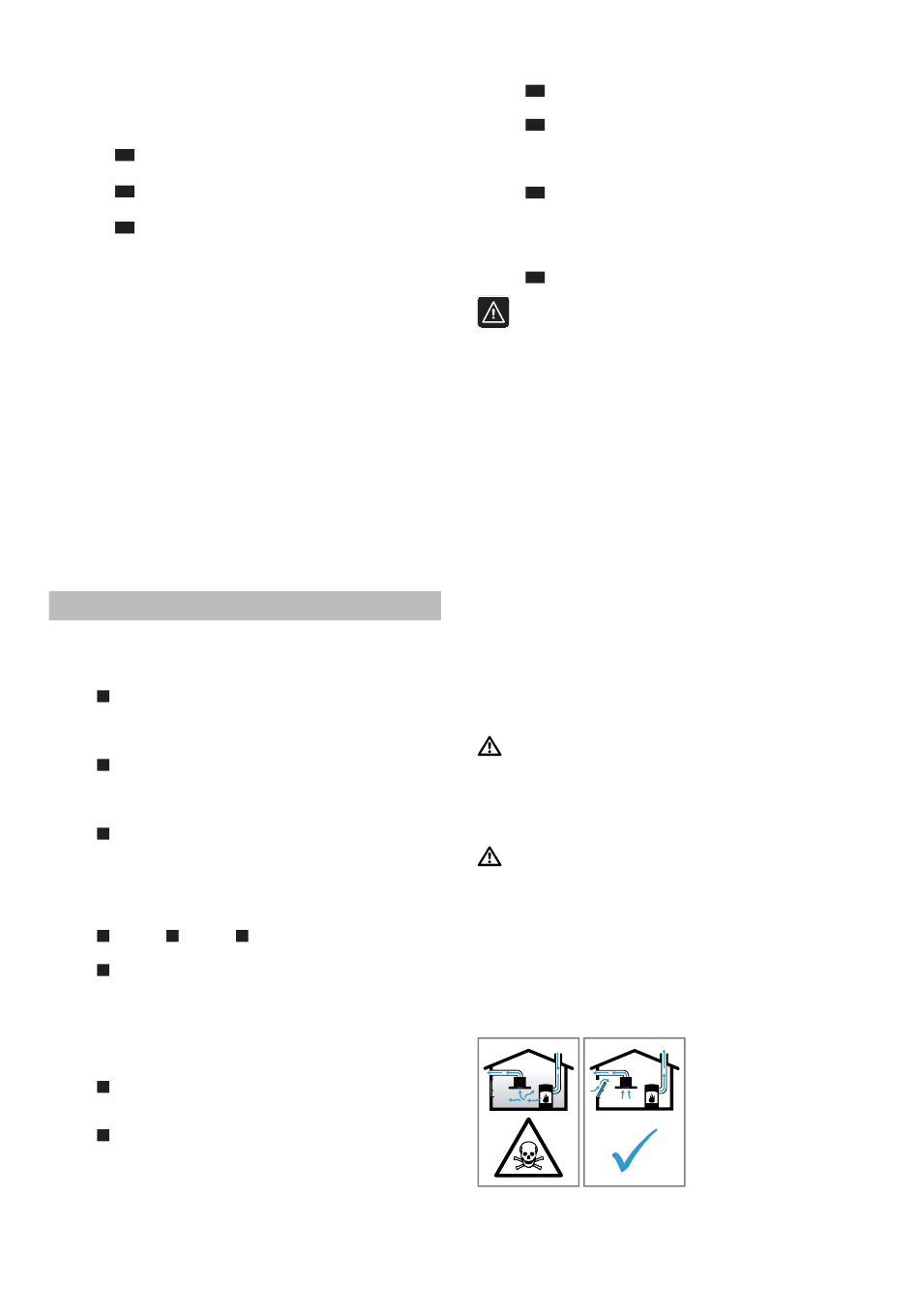

VARNING! ‒ Förgiftningsrisk!
Rökgaser som går i retur kan ge förgiftning. Värme-
källor som förbrukar rumsluft (t.ex. gas-, olje-, ved- el-
ler koleldade värmare, flödesvärmare, varmvattenbe-
redare) tar förbränningsluft från utrymmet där enhe-
ten är installerad och leder ut rökgaserna utomhus
via kanaler (t.ex. skorsten). Om köksfläkten är på, så
suger den rumsluft från kök och intilliggande rum.
Räcker inte ventilationen till, så blir det undertryck.
Det får giftgaser från skorsten eller rökgång att gå i
retur till boendeutrymmena.
Se till så att det finns tillräcklig ventilation om du
▶
använder både enhet med evakuering och eldstad
som drar rumsluft.
Säker användning kräver att undertrycket i rummet
▶
där värmekällan står underskrider 4 Pa (0,04
mbar). Det kan du uppnå genom att komplettera
