3.12 Kabelhalter montieren und Kabel verlegen

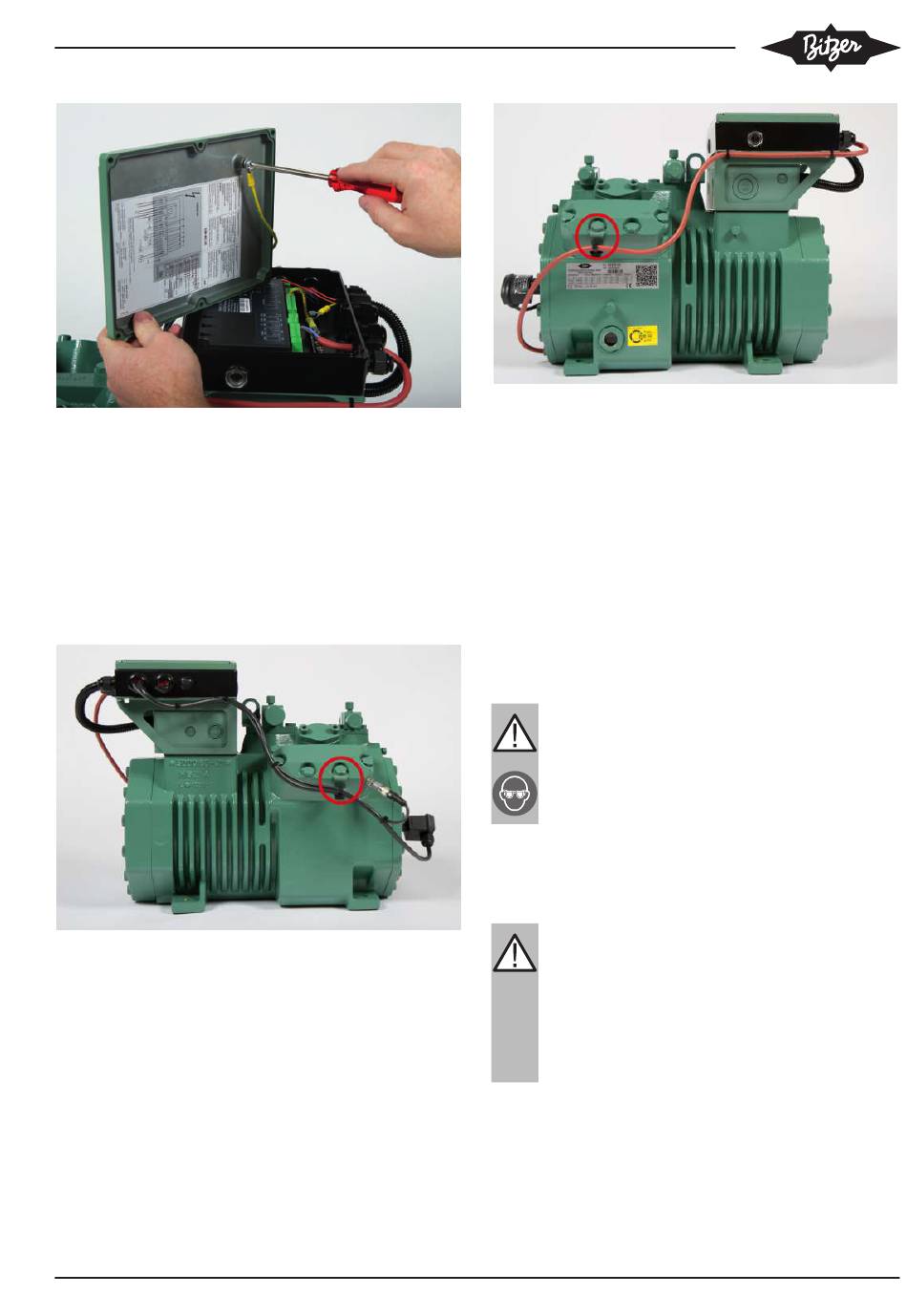

▶ Je einen Kabelhalter an den Zylinderköpfen außen
montieren (siehe roter Kreis).
▶ Dazu die entsprechenden Schrauben am Zylinder-
kopf lösen, die Schrauben mit Kabelhaltern wieder
einsetzen und anziehen (Anzugsmoment 80 Nm).
▶ Plastikclip am Kabelhalter befestigen und Kabelbin-
der einsetzen.
▶ Kabel entlang der Kabelhalter verlegen und mit Ka-
belbindern befestigen bzw. Kabelbinder schließen.
KW-233-2
4 Montage der optionalen CM-RC-01
Erweiterungsbausätze
Die Montage der optionalen Erweiterungsbausätze des
Verdichtermodul-Komplettierungsbausatzes enthält fol-
gende Bauteile und Arbeitsschritte:
• Ventilflansche und Magnetventile für Leistungsrege-
lung (CRII) und/oder Anlaufentlastung (SU) montie-
ren und anschließen.
• Druckmessumformer montieren und anschließen.
• Zusatzventilator montieren und anschließen.
WARNUNG
Verdichter steht unter Druck!
Schwere Verletzungen möglich.
Verdichter auf drucklosen Zustand bringen!
Schutzbrille tragen!
Nach Montage neuer Bauteile wie z. B. Druckgastem-
peraturfühler, Druckmessumformer, Einspritzdüse oder
Einspritzventil:
WARNUNG
Schwere Verletzungen möglich. Neues Bauteil
kann sich schlagartig lösen.
Gewinde prüfen.
Neues Bauteil sorgfältig einschrauben. Anzugs-
momente beachten!
Vor Inbetriebnahme Dichtheitsprüfung durchfüh-
ren!
