Bei nachträglicher Montage der Prisameinheit der Öl-
überwachung:
HINWEIS
!
!
Gefahr von Kältemittelverlust!
Gewinde prüfen.
Neues Bauteil sorgfältig mit dem vorgeschriebe-
nen Anzugsmoment einschrauben.
Vor Inbetriebnahme Dichtheitsprüfung durchfüh-
ren!
Prismaeinheit montieren
Beiliegende Prismaeinheit vorzugsweise montieren, be-
vor der Verdichter in die Anlage eingebaut wird.
Verdichter kippen, indem er an der Unterseite des
Lagerdeckels angehoben wird, damit das in der Ölta-
sche des Lagerdeckels befindliche Öl nicht durch die
Anschlussbohrung abfließen kann.
Schraube (M20x1,5) am Lagerdeckel ausschrauben
und Gewindeloch sorgfältig reinigen.
Glaskegel der Prismaeinheit innen und außen auf
Sauberkeit prüfen und ggf. reinigen.
▶ Prismaeinheit mit Metalldichtung in den Lagerdeckel
einschrauben. Anzugsmoment 75 Nm.
▶ Dichtheitsprüfung durchführen:
GEFAHR
Berstgefahr durch zu hohen Druck!
Prüfdruck darf die maximal zulässigen Drücke
nicht überschreiten!
Prüfdruck: 1,1-facher Druck des maximal zuläs-
sigen Betriebsdrucks (siehe Typschild). Dabei
Hoch- und Niederdruckseite unterscheiden!
Opto-elektronische Einheit montieren
HINWEIS
!
!
Gefahr von Verdichterausfall!
Zerstörung des Schutzgeräts durch eintretende
Feuchtigkeit möglich!
Sicherstellen, dass der Kabelanschluss immer
nach unten weist!

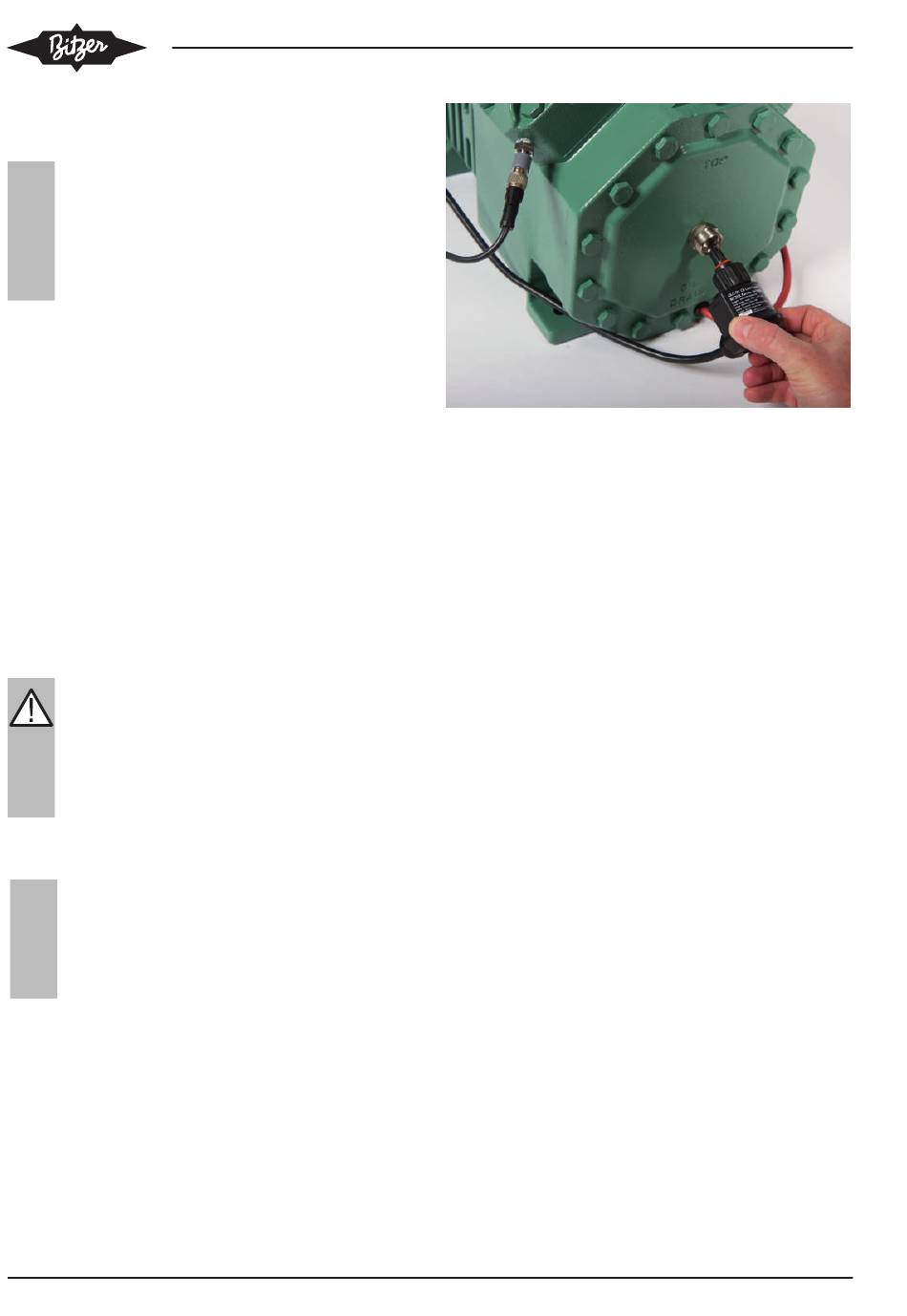

▶ Opto-elektronische Einheit sorgfältig bis zum An-
schlag in die Prisma-Einheit einschieben.
▶ Überwurfmutter der opto-elektronischen Einheit von
Hand fest anziehen.
8
Im Anschluss können optionale Erweiterungsbausätze
montiert werden (siehe Kapitel Montage der optionalen
CM-RC-01 Erweiterungsbausätze, Seite 9).
3.10 Weitere elektrische Anschlüsse am CM-RC-01
• Spannungsversorgung des Verdichtermoduls an
Klemmleiste CN1 (115 .. 230 V +10%/-15%,
50/60 Hz)
– Klemme 1: L
– Klemme 2: N
• Befehl für Verdichteranlauf (Freigabesignal vom An-
lagenregler).
• Optional: Analogsignal zur Leistungsregelung vom
Anlagenregler (0 .. 10 V).
Prinzipschaltbild und weitere Informationen siehe Tech-
nische Information KT-230.
3.11 Modulgehäuse schließen
▶ Schutzleiter an den Deckel des im Baussatz enthal-
tenen Deckels schrauben.
▶ Deckel auf das Verdichtermodulgehäuse setzen
und mit den 6 beiliegenden Schrauben befestigen.
