2.12 Raccordement des câbles
2.12.1 Raccordement des câbles au dévidoir (R500)
Pour la description des dévidoirs et leur emplacement, voir "Dévidoirs R500" page 13.
Les connecteurs varient selon les modèles.

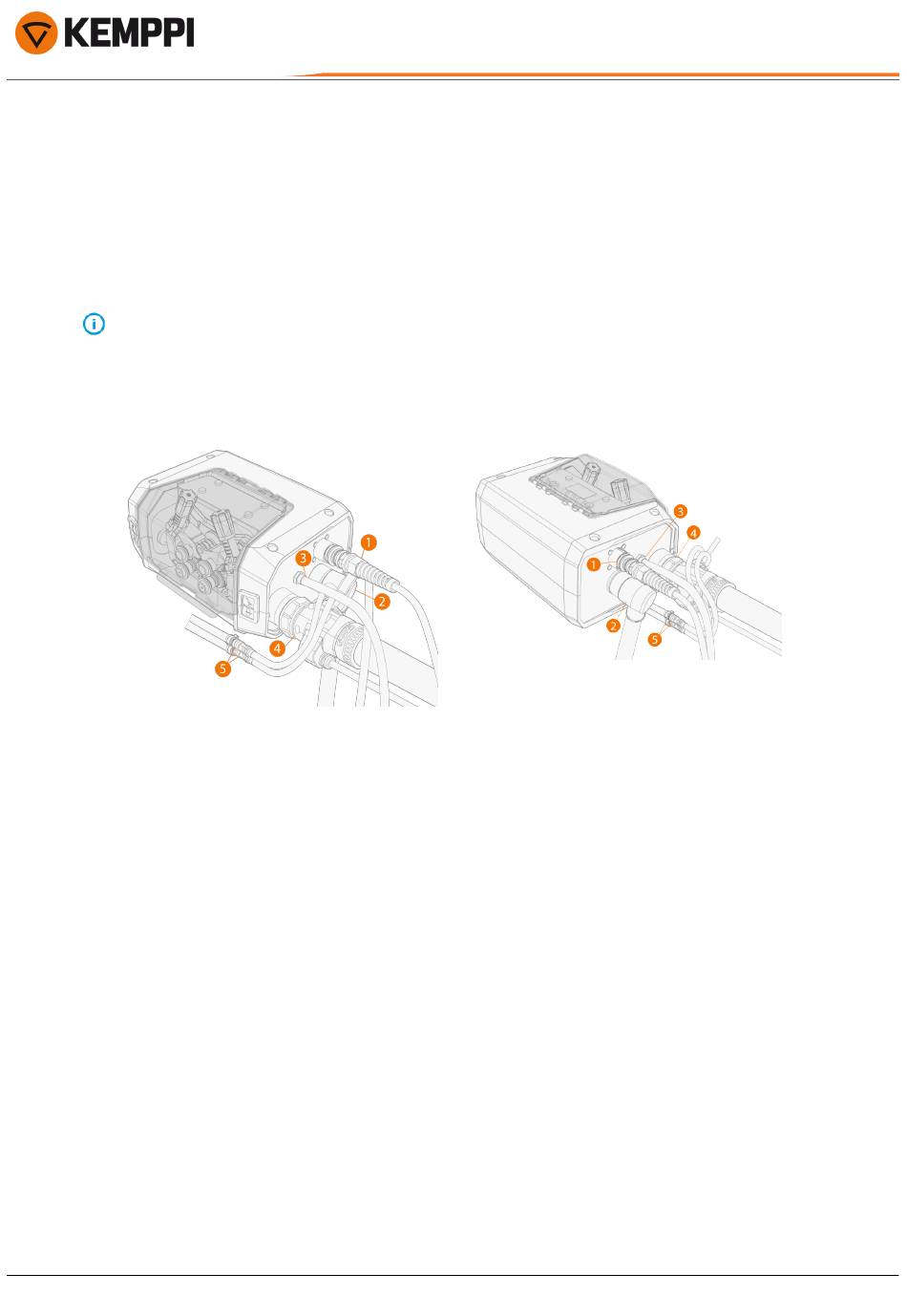

Face avant
R500 Wire Feeder EUR+
1.
Raccorder le câble de commande des appareils auxiliaires de la torche de soudage (1) sur le connecteur péri-
phérique.
2.
Raccorder le câble de courant de soudage (2) au connecteur positif (+) et le serrer avec un outil approprié.
3.
Dévidoir R500 EUR+ : Pour utiliser le nettoyage de la torche avec de l'air comprimé, raccorder le tuyau d'air com-
primé (3) au connecteur de sortie.
4.
Enfoncer le raccord de la torche de soudage (4) dans le connecteur Euro, et serrer le collet à la main.
5.
Avec l'unité de refroidissement en option : placer les connecteurs des tuyaux de liquide de refroidissement (5) dans
la fente et à travers l'ouverture.
Face arrière
© Kemppi
R500 Wire Feeder RH EUR+
59
AX MIG Welder
Manuel d'utilisation - FR
1921900 / 2502
