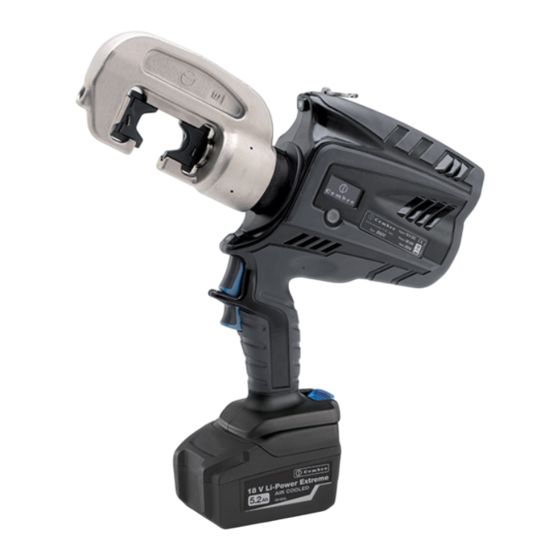

BATTERY OPERATED HYDRAULIC CRIMPING TOOL
OUTIL HYDRAULIQUE DE SERTISSAGE SUR BATTERIE
HERRAMIENTA HIDRÁULICA DE CRIMPADO A BATERÍA
UTENSILE OLEODINAMICO DA COMPRESSIONE A BATTERIA
B600 B600A B600E B600T
ENGLISH
OPERATION AND MAINTENANCE MANUAL ....................................5
FRANÇAIS
NOTICE D'UTILISATION ET ENTRETIEN ........................................... 13
DEUTSCH
BEDIENUNGSANLEITUNG ................................................................... 21
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ........................................... 29
ITALIANO
MANUALE D'USO E MANUTENZIONE ............................................. 37
1
HYDRAULISCHES AKKU-PRESSWERKZEUG
Publicité
Table des Matières
Manuels Connexes pour Cembre B600
Sommaire des Matières pour Cembre B600
- Page 1 BATTERY OPERATED HYDRAULIC CRIMPING TOOL OUTIL HYDRAULIQUE DE SERTISSAGE SUR BATTERIE HYDRAULISCHES AKKU-PRESSWERKZEUG HERRAMIENTA HIDRÁULICA DE CRIMPADO A BATERÍA UTENSILE OLEODINAMICO DA COMPRESSIONE A BATTERIA B600 B600A B600E B600T ENGLISH OPERATION AND MAINTENANCE MANUAL ........5 FRANÇAIS NOTICE D’UTILISATION ET ENTRETIEN ........... 13 DEUTSCH BEDIENUNGSANLEITUNG ..............
- Page 3 FIG. / BILD 6 1 + 3 LED WORKLIGHT / ECLAIRAGE PAR LED / LED-BELEUCHTUNG / LUCES LED / ILLUMINAZIONE LED HEAD / TETE / KOPF / CABEZA / TESTA OPERATING BUTTON / GACHETTE DE COMMANDE / STARTKNOPF / BOTÓN DE ACCIONAMIENTO / PULSANTE DI AZIONAMENTO PRESSURE RELEASE BUTTON / GACHETTE DE DECOMPRESSION / DRUCKABLASSKNOPF / BOTÓN DESBLOQUEO PRESIÓN / PULSANTE SBLOCCO PRESSIONE...
- Page 4 WARNING SYMBOLS - SYMBOLES D'AVERTISSEMENT - WARNSYMBOLE - SÍMBOLOS DE ADVERTENCIA - SIMBOLI DI AVVERTENZA Tool - Outil - Werkzeug - Herramienta - Utensile – Before using the pump, carefully read the instructions in this manual. – Avant d'utiliser cet outil, lire attentivement les instructions de cette notice. –...
-
Page 13: Caracteristiques Generales
1. CARACTERISTIQUES GENERALES B600 B600E B600T B600A Domaine d'application: conçu pour le sertissage des connecteurs électriques jusqu' à 240 mm (500 MCM) Force nom. de sertissage kN (US sh. ton) 68 (7.65) Force min. de sertissage kN (US sh. ton) 64.6 (7.27) -
Page 14: Mise En Service
AVERTISSEMENT Ne pas utiliser cet outil à des fi ns diff érentes que celles prévues par le constructeur. Restez bien attentif tout au long du travail, ne soyez pas distrait, ne perdez pas l’équilibre pendant l'utilisation. Avant d’entreprendre des travaux sur des équipements électriques, veuillez vous assurer qu’aucun élément aux abords de la zone de travail n’est sous tension. -
Page 15: Sertissage
Cembre de série 50 kN (ex. HT51, RH50) Insérer le conducteur dans le connecteur (Voir Fig. 3). Positionner ce dernier entre les deux matrices en alignant la zone à sertir avec l'empreinte des matrices (Voir Fig. -
Page 16: Réouverture Des Matrices
REMARQUE: Pour affi cher la force ou la pression en temps = 64.6 kN = 64.6 kN réel, lors du cycle de travail, confi gurer les écrans corres- = 58.3 kN pondants (voir § 4). En relâchant le bouton de démarrage avant l’arrêt automatique du moteur, l’écran affi chera = 570 bar = 570 bar... -
Page 17: Autonomie De La Batterie
2.8) Autonomie de la batterie La batterie est équipée d’indicateurs à LED qui permettent de contrôler, à tout moment, son autonomie résiduelle en appuyant sur la touche (P) (voir Fig. 5): 4 led allumées: autonomie maximale 2 led allumées: autonomie à 50 % 1 led clignotante: autonomie minimale, remplacer la batterie. -
Page 18: Ecrans D'information
Pp : Pression atteinte en temps réel, exprimée en psi. Niveau de charge de la batterie. BATTERY 1000 Nbr de cycles eff ectués. Nbr de cycles restant à eff ectuer lors de l’entretien ordinaire. -9000 logo Cembre, série outil. B600 NR14ABC2 n° de série de l’outil. -
Page 19: Ecrans De Selection
10001 TUE: l'outil continue à fonctionner, il est recommandé d’envoyer l’outil à Cembre afi n de procéder à une révision complète (voir § 6). REMARQUE: ce message, associé à un signal sonore, apparaît à nouveau au bout de 30 secondes d’inutilisation de l’outil. -
Page 20: Connexion À L'ordinateur
(200.000 évents) et de pouvoir les transférer vers un ordinateur par l’intermédiaire du câble USB fourni. Pour visualiser et gérer les données mémorisées, le logiciel Cembre CEM_SWBT01 est disponible gratuitement après enregistrement dans le domaine réservé du site www.cembre.com. - Page 45 347 (13.6) 83 (3.3) FIG. / BILD 7 mm (inch) FIG. / BILD 8...
- Page 46 – Following information applies in member states of the European Union: – Les informations suivantes sont destinées aux pays membres del'Union Européenne: – Die folgenden Hinweise gelten für Mitglieder der Europäischen Union: – Las siguientes informaciones conciernen a los estados miembros de la Unión Europea: –...
