Chapitre 2. Installation
2.5.3 Montage de la fixation à pinces (suite)
5.
Vérifiez que le tuyau se loge dans la petite fente découpée au bas des
embouts (voir la Figure 12 ci-dessous). De plus, vérifiez que les
graduations présentes sur la tige du rail de la fixation à pinces sont bien
lisibles après avoir terminé l'installation.
6.
Pour installer une chaîne autour du tuyau, reportez-vous à la Figure 13 à
la page 13 puis procédez comme suit :
a.
Identifiez le mécanisme à vis de la chaîne, le méplat et la fente de la
chaîne sur l'embout de la fixation à pinces le plus proche du raccord
de tuyau de référence.
b. Dévissez le mécanisme à vis de la chaîne, puis enroulez la chaîne
métallique tout autour du tuyau.
c.
Appuyez sur le dessus du mécanisme à vis de la chaîne et
maintenez-le enfoncé. Ensuite, tirez la chaîne de telle sorte qu'elle
soit serrée autour du tuyau et faites-la glisser dans la petite fente
située sur le côté opposé de l'embout du mécanisme à vis de la chaîne.
d. Relâchez le mécanisme à vis de la chaîne et serrez-le juste assez pour
enlever le moindre mou de la chaîne.
12

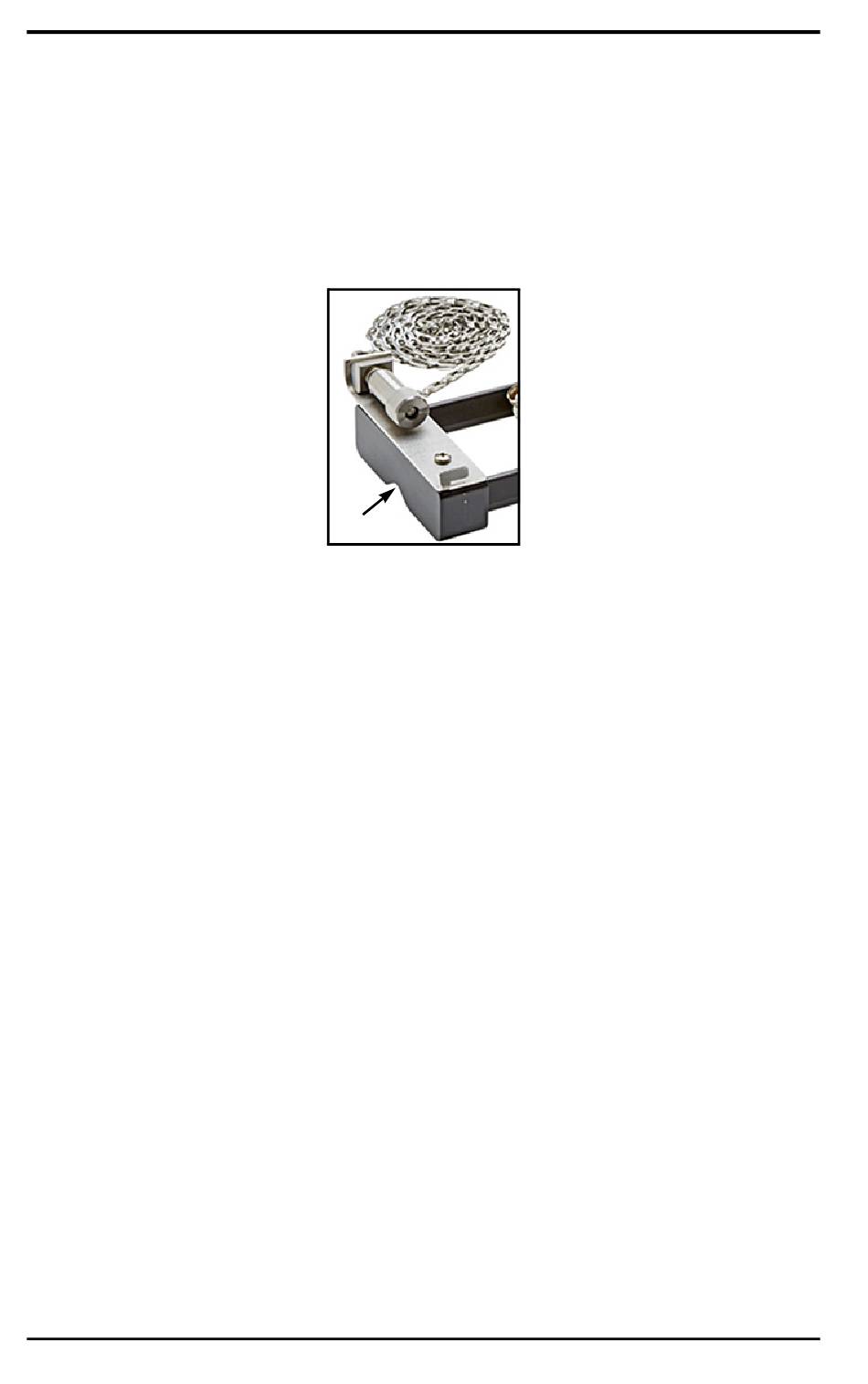

Fente
Figure 12 : Fente découpée
®
TransPort
PT900 Manuel de l'utilisateur
