Chapitre 7. Configuration du transmetteur
7.3.1a Étalonnage de l'option
ANALOGIQUE)
Pour étalonner la SORTIE ANALOGIQUE du transmetteur, reportez-vous à la
Figure 111 ci-dessous puis procédez comme suit :
1. Cliquez sur le bouton CALIBRATE (ÉTALONNER) pour ouvrir le menu
ANALOG OUTPUT CALIBRATION
ANALOGIQUE).
2. Déplacez le curseur sur 4 mA .
3. Dans la zone de texte 4 mA réels , entrez le courant de sortie mesuré
réellement à la sortie analogique du transmetteur avec un ampèremètre
numérique.
4. Cliquez sur le bouton ADJUST (AJUSTER) pour effectuer un étalonnage
ou sur le bouton CANCEL (ANNULER) pour annuler la nouvelle valeur.
5. Déplacez le curseur sur 20 mA .
6. Dans la zone de texte 20 mA réels , entrez le courant de sortie mesuré
réellement à la sortie analogique du transmetteur avec un ampèremètre
numérique.
7. Cliquez sur le bouton ADJUST (AJUSTER) pour effectuer un étalonnage
ou sur le bouton CANCEL (ANNULER) pour annuler la nouvelle valeur.
8. Cliquez sur le bouton RESET (RÉINITIALISER) pour réinitialiser les
étalonnages de 4 mA et de 20 mA.

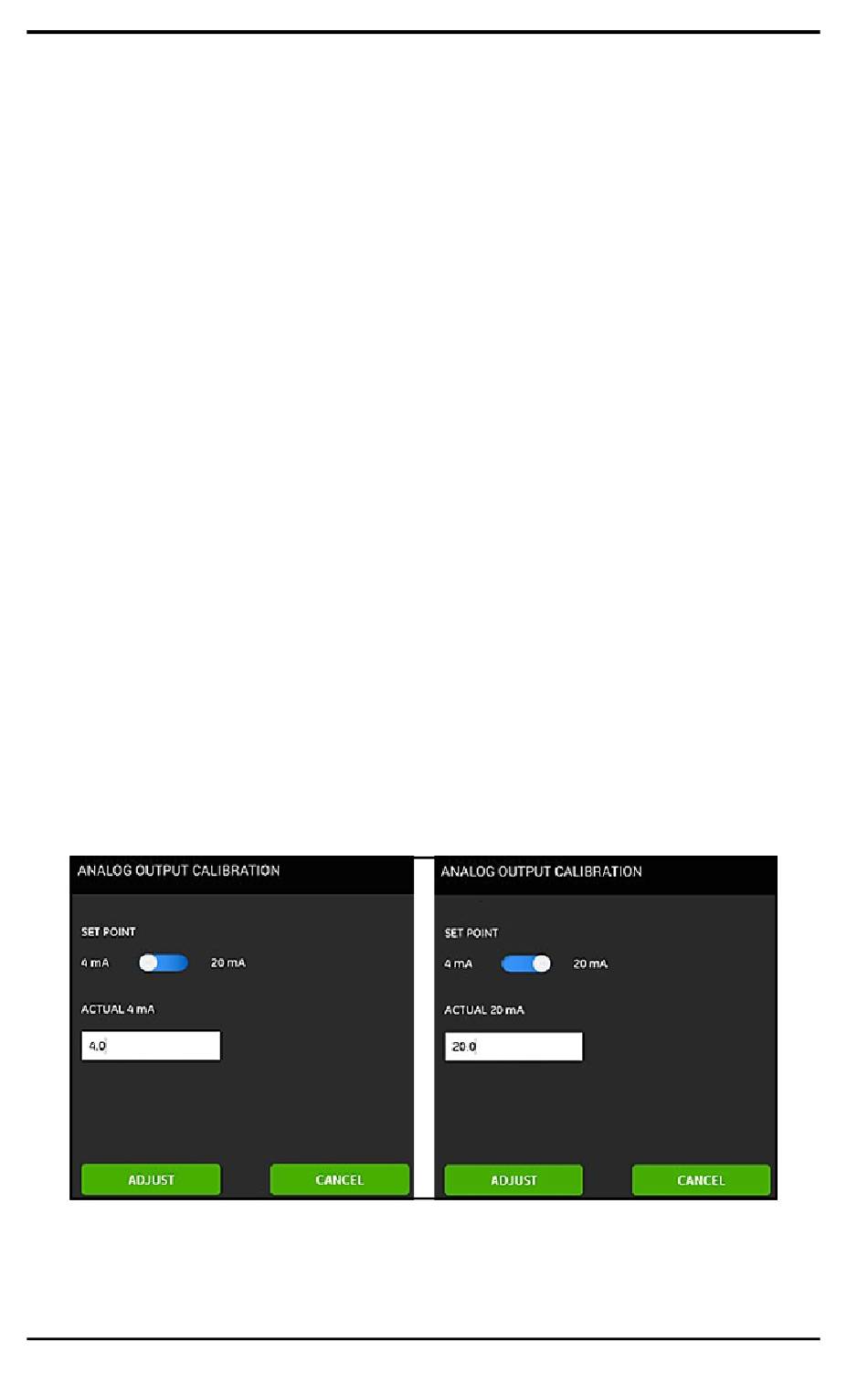

Figure 111 : menus d'étalonnage de 4 mA (à gauche) et de 20 mA (à droite)
