5. Vérifiez la position du levier par rapport au cran de la
console (Fig. 54). Il doit être centré de façon à pouvoir
pivoter vers l'extérieur jusqu'à la position de
verrouillage du point mort.
3

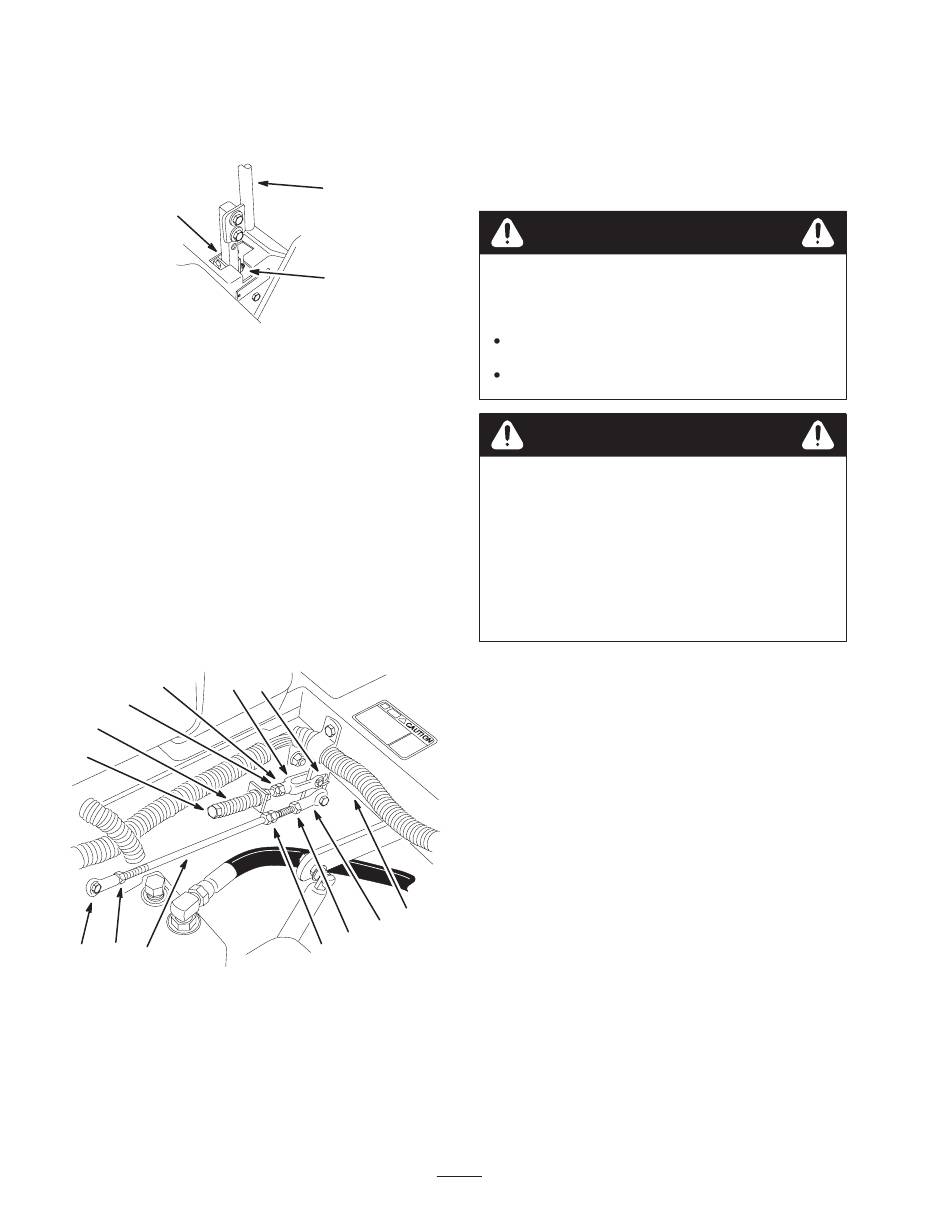

Figure 54
1. Position de verrouillage du
point mort
6. Si un réglage s'impose, desserrez l'écrou et l'écrou de
blocage vissés contre la chape (Fig. 55).
7. Appliquez une légère pression à l'arrière du levier,
tournez la tête du boulon de réglage dans le sens voulu
pour centrer le levier à la position de verrouillage du
point mort (Fig. 54).
Remarque : Continuez d'appuyer sur le levier pour
maintenir la goupille au bout de la fente et permettre au
boulon de réglage de déplacer le levier à la position
requise.
8. Serrez l'écrou et l'écrou de blocage (Fig. 55).
9. Répétez la procédure de l'autre côté.
9
2
6
7
3
11
10
4
Figure 55
1. Axe de chape dans la
fente
2. Écrou vissé contre la
chape
3. Boulon de réglage
4. Tige de pompe
5. Écrous doubles
2
1
m–6282
2. Levier de commande
3. Position point mort
1
8
11
10
5
M–6278
6. Écrou de blocage
7. Ressort
8. Axe de pivot
9. Chape
10. Contre-écrou
11. Rotule
Réglage du point mort de la
pompe hydraulique
Remarque : Commencez par régler le point mort des
leviers de commande. Il doit être correct pour que le
réglage suivant soit possible.
Danger
Les vérins mécaniques ou hydrauliques peuvent
céder sous le poids de la machine et causer des
blessures graves.
Utilisez des chandelles pour supporter la
machine.
N'utilisez pas de vérins hydrauliques.
Attention
Le moteur doit tourner pour effectuer le réglage
de la commande de déplacement. Les pièces
mobiles et les surfaces brûlantes peuvent causer
des blessures.
Gardez les mains, les pieds, le visage et toute
autre partie du corps ou les vêtements à l'écart
des pièces mobiles, du silencieux et autres surfaces
brûlantes.
Ce réglage doit s'effectuer pendant que les roues motrices
tournent.
1. Soulevez le châssis et posez-le sur des supports pour
permettre aux roues de tourner librement.
2. Débranchez le connecteur électrique du contacteur de
sécurité du siège. Installez temporairement un fil
volant aux bornes du connecteur du faisceau de câbles.
3. Glissez le siège en avant, déconnectez la béquille et
basculez le siège en avant.
Réglage du point mort de la pompe
hydraulique droite
1. Mettez le moteur en marche, tirez la commande
d'accélérateur à mi-course et desserrez le frein de
stationnement. Voir Démarrage et arrêt du moteur,
page 21.
Remarque : Le levier de commande de déplacement doit
être au point mort quand vous effectuez les réglages.
2. Réglez la longueur de la tige de pompe en tournant le
bouton dans le sens voulu, jusqu'à ce que la roue soit
immobilisée ou tourne légèrement en marche arrière
(Fig. 56).
42
