Exemple du système
Raccordement du moniteur externe

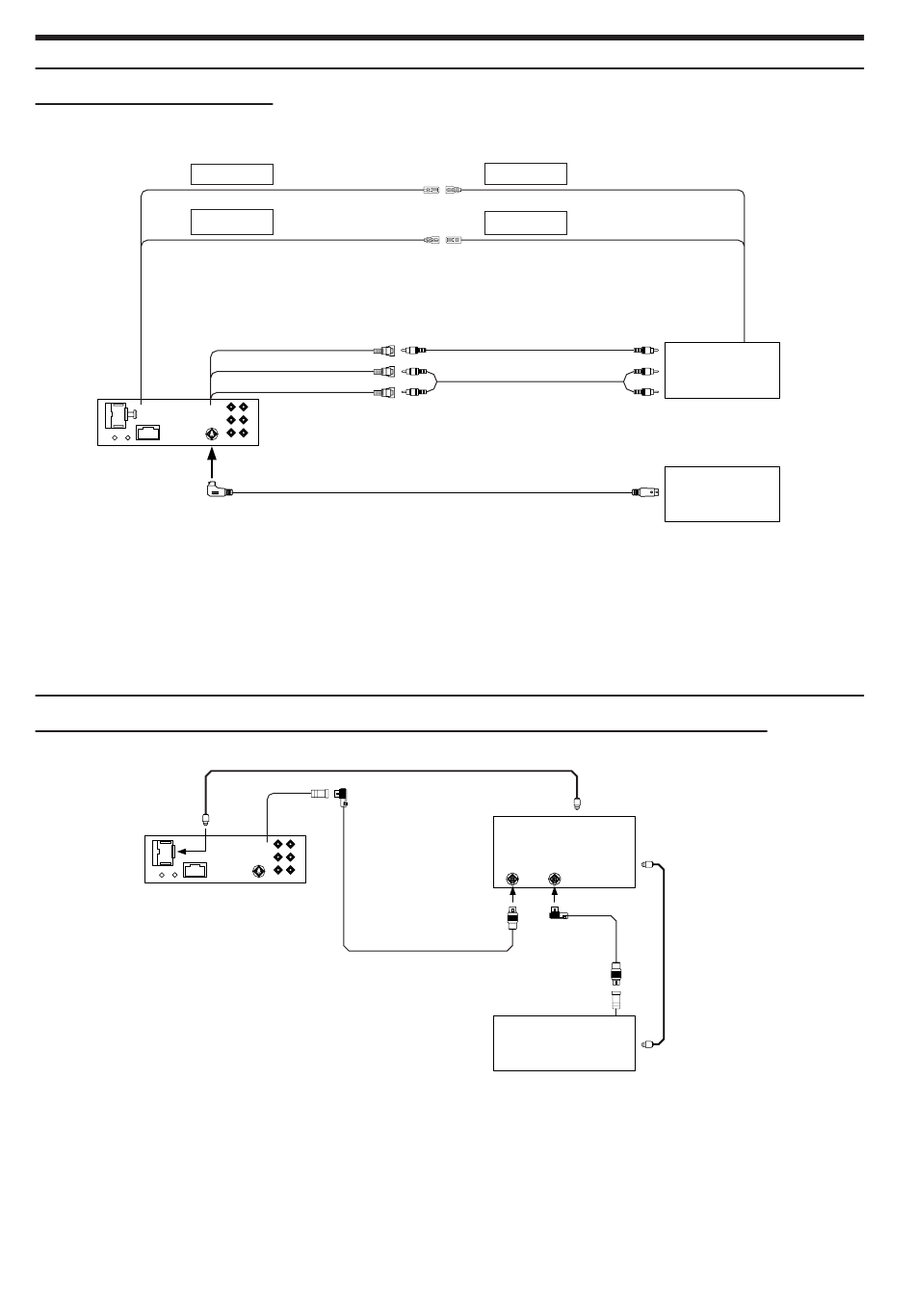

L'exemple suivant illustre le raccordement d'un système en utilisant la sortie S-Vidéo pour relier un moniteur avant équipé d'une entrée S-Vidéo
et un moniteur arrière compatible avec le panneau tactile.
COMMANDE DU
ENTRÉE DE LA
TÉLÉCOMMANDE
1 Fil de commande du moniteur (Arrière) (Blanc/Rose)
Raccordez ce fil au fil de commande du moniteur du
moniteur arrière à panneau tactile.
2 Fil d'entrée de la télécommande (Arrière) (blanc/brun)
Branchez-le au fil de sortie de la télécommande pour le
moniteur arrière (Alpine).
Raccordez le processeur audio numérique compatible Ai-NET (compatible avec fibre numérique) et changeur
Respecter les points suivants lors de l'utilisation d'un câble à fibre optique.
• Ne pas embobiner le câble à fibre optique avec un rayon inférieur à 30 mm.
• Ne rien placer sur le câble à fibre optique.
• Évitez de plier en coude court le câble à fibre optique.
70
-FR
(Arrière)
MONITEUR
(Blanc/Rose)
(Arrière)
(Blanc/Brun)
4
5
1
Câble de fibre optique
4
COMMANDE DU
1
MONITEUR
(Blanc/Rose)
SORTIE DE LA
2
TÉLÉCOMMANDE
(Blanc/Brun)
6
7
3
3 Câble vidéo S (fourni)
4 Connecteurs de sortie vidéo (jaune)
5 Connecteurs de sortie audio
6 Câble d'extension RCA (fourni)
7 Câble d'extension RCA (vendu séparément)
Audio processeur (Ai-NET)
(Compatible avec fibre
numérique) (vendu séparément)
3 3
Câble Ai-NET
Changeur CD (Ai-NET)
(vendu séparément)
1 Câble en fibre optique (vendu séparément)
2 Câble Ai-NET (inclu avec le changeur CD)
3 Connecteur Ai-NET
Raccordez-le au connecteur d'entrée ou de sortie d'un autre
appareil équipé de la fonction Ai-NET.
4 Câble Ai-NET (inclus avec le processeur audio)
Vers borne
d'entrée vidéo
Moniteur à panneau
tactile
(Vendu séparément)
Vers borne
d'entrée audio
Moniteur avec
borne S
(vendu séparément)
Borne d'entrée de fibre numérique
(pour appareil principale)
Borne d'entrée de fibre numérique
(pour le changeur)
*
Câble de fibre optique
Câble
2
Ai-NET
1
* Raccordez uniquement un
changeur CD compatible
avec fibre numérique.
