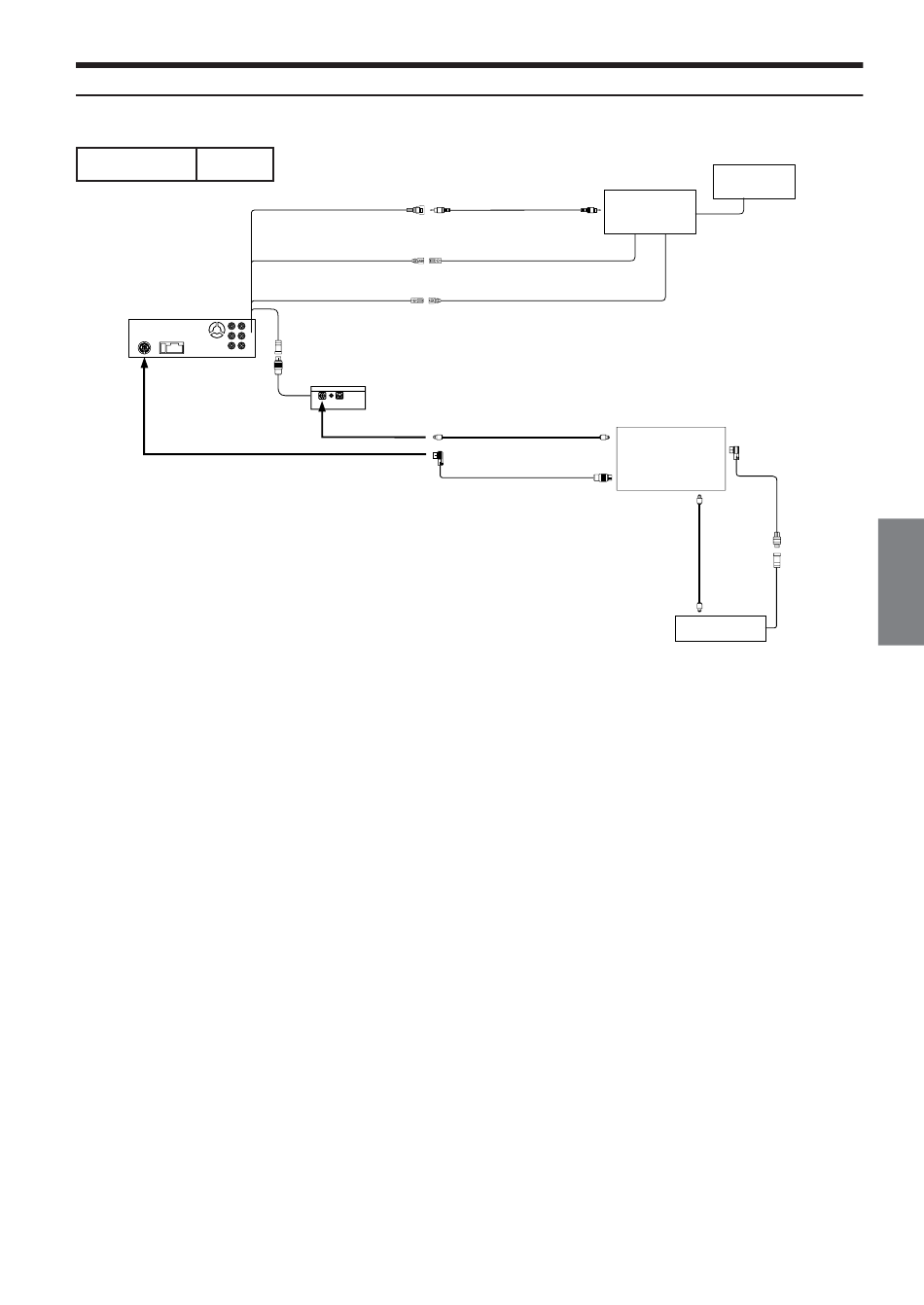

Exemple du système
Raccordez le processeur audio numérique compatible Ai-NET (compatible avec fibre numérique) et le moniteur à panneau tactile/changeur
Commutateur
EQ/ DIV
du système
DVA-9860R
• Quand un produit compatible avec fibre numérique est connecté, il
est nécessaire de régler le mode de cette appareil. Se reporter à
«Réglage de la sortie numérique» (page 24) et régler sur ON. Puis
se reporter à «Réglage d'un processeur audio numérique» (page
24) et changez le réglage.
* Lors d'une connexion avec le PXA-H510:
• Connectez la borne d'entrée á fibre numérique au DVD.
• Le DVA-9860R et DVA-5205P ne peuvent pas être connectés en
même temps si l'entrée á fibre numérique est utilisée.
Respecter les points suivants lors de l'utilisation d'un câble à fibre
optique.
• Évitez de plier en coude court le câble à fibre optique.
• Ne pas embobiner le câble à fibre optique avec un rayon
inférieur à 30 mm.
• Ne rien placer sur le câble à fibre optique.
Fil de sortie vidéo
(Jaune)
Fil d'entrée de la télecommande
Fil de sortie de la télecommande
(Blanc/Brun)
Fil de commande de moniteur
(Blanc/Rose)
Vers borne de
sortie numérique
Câble Ai-NET
Boîtier de moniteur à
Borne d'entrée vidéo
panneau tactile
Câble de rallonge RCA (vidéo)
(Vendu séparément)
(Blanc/Brun)
Fil de commande de moniteur
(Blanc/Rose)
Câble de fibre optique
Audio processeur
Borne d'entrée de fibre numérique
numérique compatible Ai-
(pour appareil principale)*
NET (vendu séparément)
(compatible avec fibre
numérique)
Borne de sortie Ai-NET
Moniteur à panneau
tactile
(Vendu séparément)
Ai-NET Câble
Borne d'entrée de
fibre numérique
(pour le
changeur)
**
Câble de fibre
optique
Changeur CD compatible Ai-
NET (vendu séparément)
** Raccordez uniquement un
changeur CD compatible
avec fibre numérique.
59
-FR
