■ Ajout de graisse sur la partie tige de l'axe culbuteur oscillant
❷
❸
❹
❺
■ Appoint de graisse sur la partie de la plaque frontale
❶
❾
❷
❻
❼
❽
■ Appoint de graisse dans le roulement de l'arbre de guidage X
❶
❹
❻
❹
❸
❺
❶
– 123 –

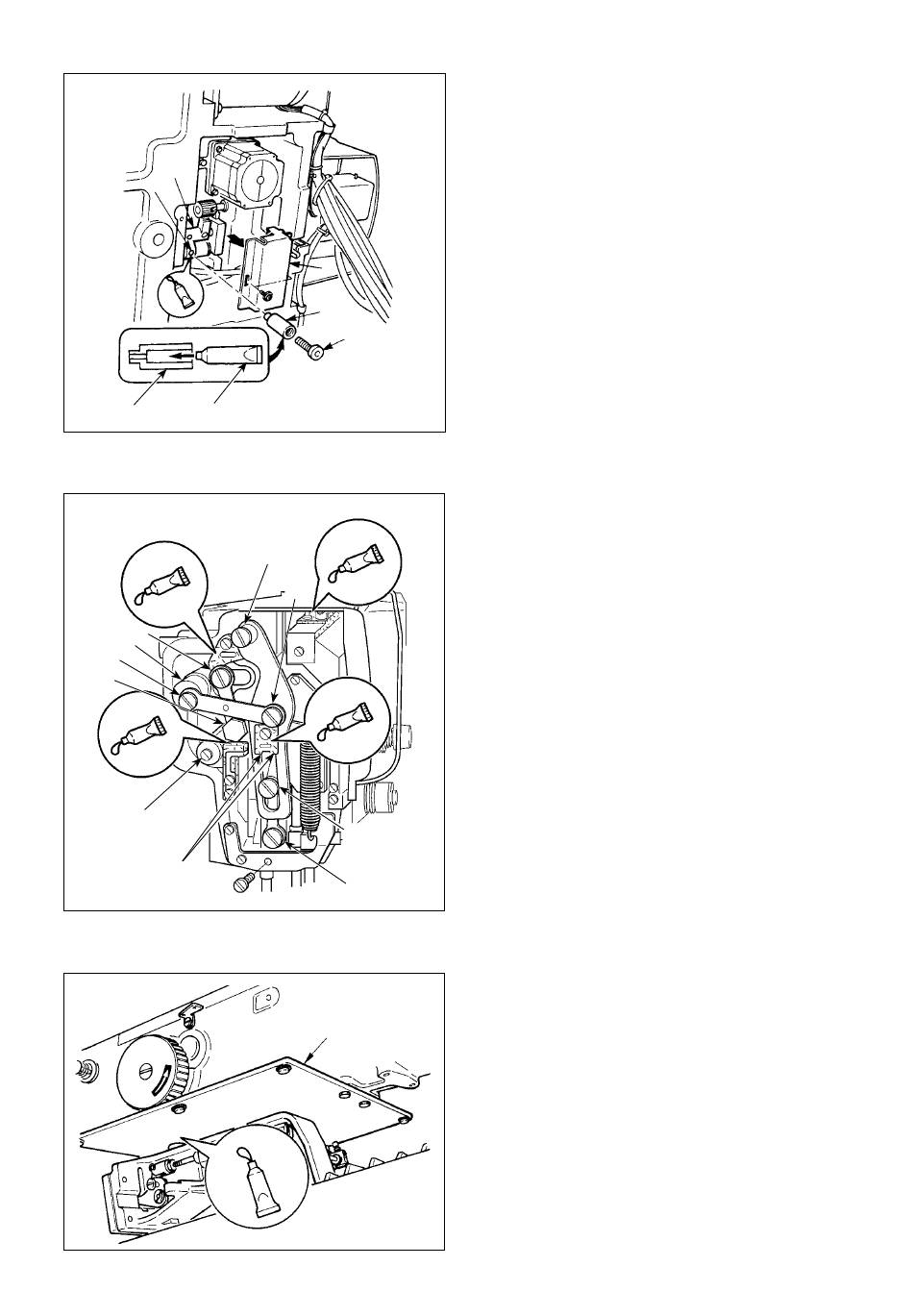

1) Ouvrir le couvercle supérieur et retirer le cou-
vercle de graisse ❶ .
2) Remplir l'accouplement ❹ de graisse via le
tube de Graisse A JUKI ❺ .
3) Retirer la vis de fixation ❸ dans l'engrenage
de l'oscillateur ❷ et visser le joint ❹ dans le
trou de la vis.
4) Pour ajouter de la graisse A, plonger la vis ❻
fournie avec l'unité dans l'accouplement.
5) Après l'ajout de graisse, resserrer à fond la
vis de fixation ❸ ayant été retirée.
1) Ouvrir le couvercle de la plaque frontale.
2) Ajouter de la Graisse A JUKI sur les parties
en feutre (4 endroits), la vis d'épaulement
périphérique, les points d'appui ❶ à ❾ et la
partie rainure de guidage .
Appliquer de la graisse à l'arrière de la plaque
de presseur ❶ .
