Utilisation
6. Utilisation
Après avoir téléchargé le code, il est possible de
démarrer la communication avec l'unité de vide
piCOMPACT.
6.1 Messagerie piCOMPACT
Ouvrez le programme FBD cyclique et cliquez sur
l'icône de loupe pour passer en mode
surveillance.

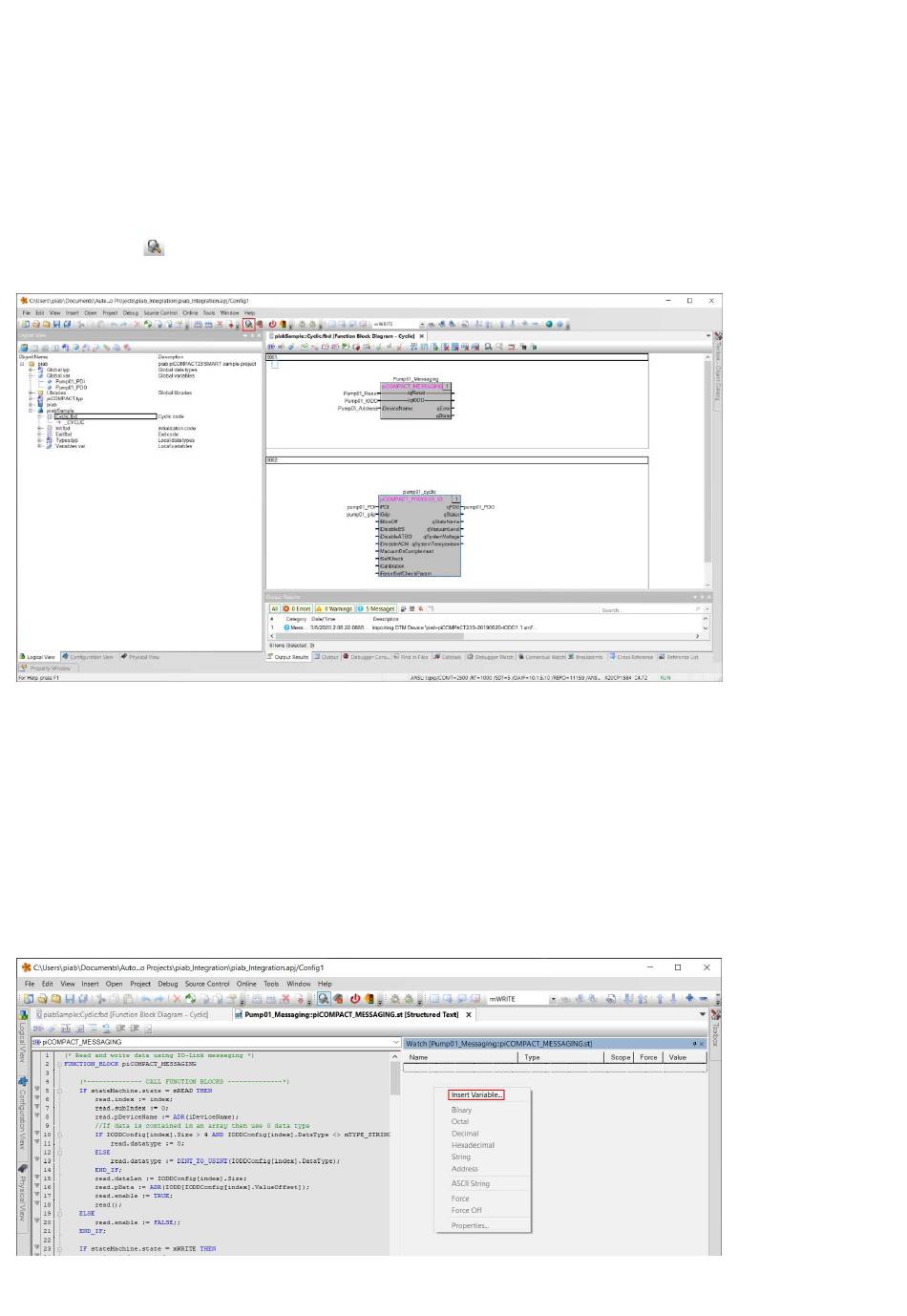

Figure 40 Passer en mode surveillance
L'arrière-plan de l'écran devient gris et une fenêtre
de surveillance apparaît. Double-cliquez sur
l'instance piCOMPACT_MESSAGING. Le code source
devient visible. Cliquez avec le bouton droit sur la
fenêtre de surveillance et sélectionnez Insert
Variable.
Le tableau de surveillance est préconfiguré dans
l'exemple de projet. C'est uniquement lorsque le
logiciel est intégré dans un projet existant qu'il est
nécessaire d'ajouter les libellés.
Figure 41 Insérer une variable
