Mise en route
4.2.3.2 Maître IO-Link X67DS438A
1. Ouvrez l'onglet Configuration View dans
l'explorateur de projets.
2. Sélectionnez la configuration matérielle
(« Hardware.hwl »).
3. Dans la fenêtre de la boîte à outils, recherchez
« X20BT9400 ».
4. Faites glisser le module vers l'interface X2X. Un
point jaune apparaît.
5. Une fois le curseur centré sur le point jaune, un
signe plus (+) vert s'affiche, indiquant qu'une
connexion à l'interface X2X sera effectuée.

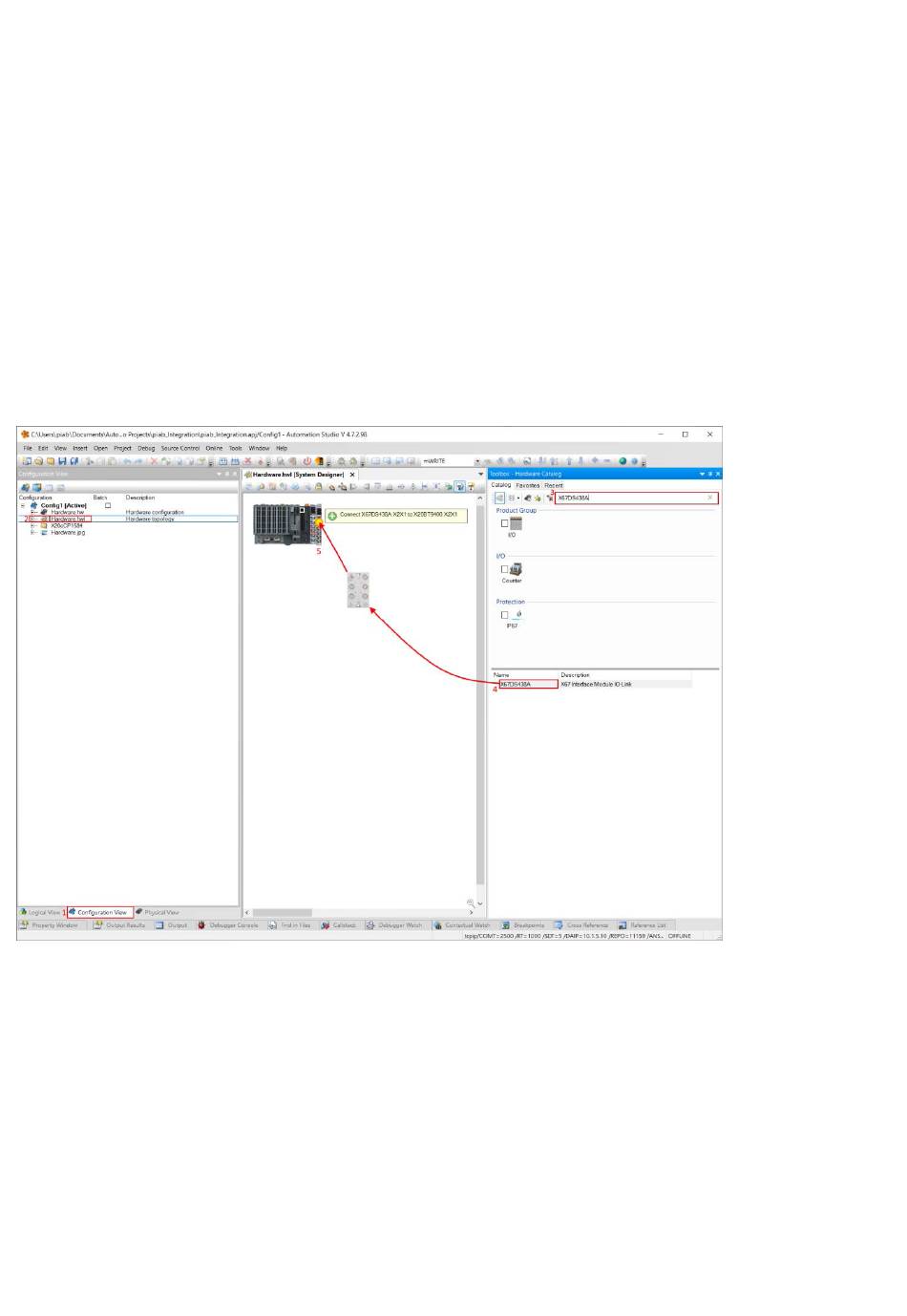

Figure 15 Faire glisser le maître IO-Link dans la
configuration
