4.2.3 Configuration du matériel
Ce manuel est basé sur l'utilisation du maître IO-Link
X67DS438A. Il communique avec le processeur X20
via le bus X2X. Il est donc nécessaire de configurer
un émetteur de bus s'il n'est pas encore utilisé dans
la configuration existante. Si cette interface est déjà
présente, le chapitre 4.2.3.1 Interface X2X peut être
ignoré.
4.2.3.1 Interface X2X
1. Ouvrez l'onglet Configuration View dans
l'explorateur de projets.
2. Sélectionnez la configuration matérielle
(« Hardware.hwl »).
3. Dans la fenêtre de la boîte à outils, recherchez
« X20BT9400 ».
4. Faites glisser le module vers l'API X20. Un carré
vert avec un signe plus (+) s'affiche pendant
que vous faites glisser.

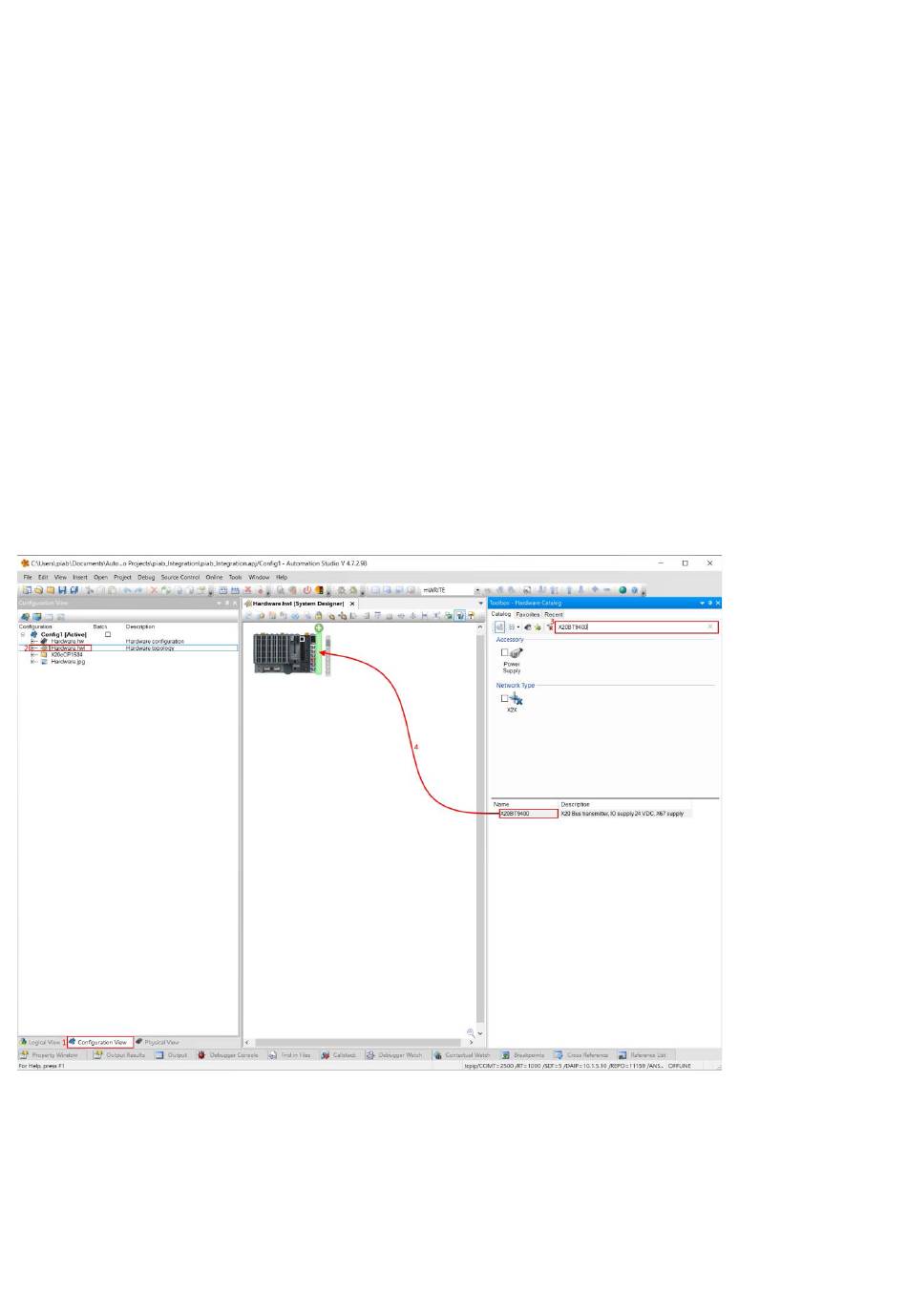

Figure 14 Faire glisser le module X2X dans la
configuration
