piab piCOMPACT 23 SMART Manuel page 21

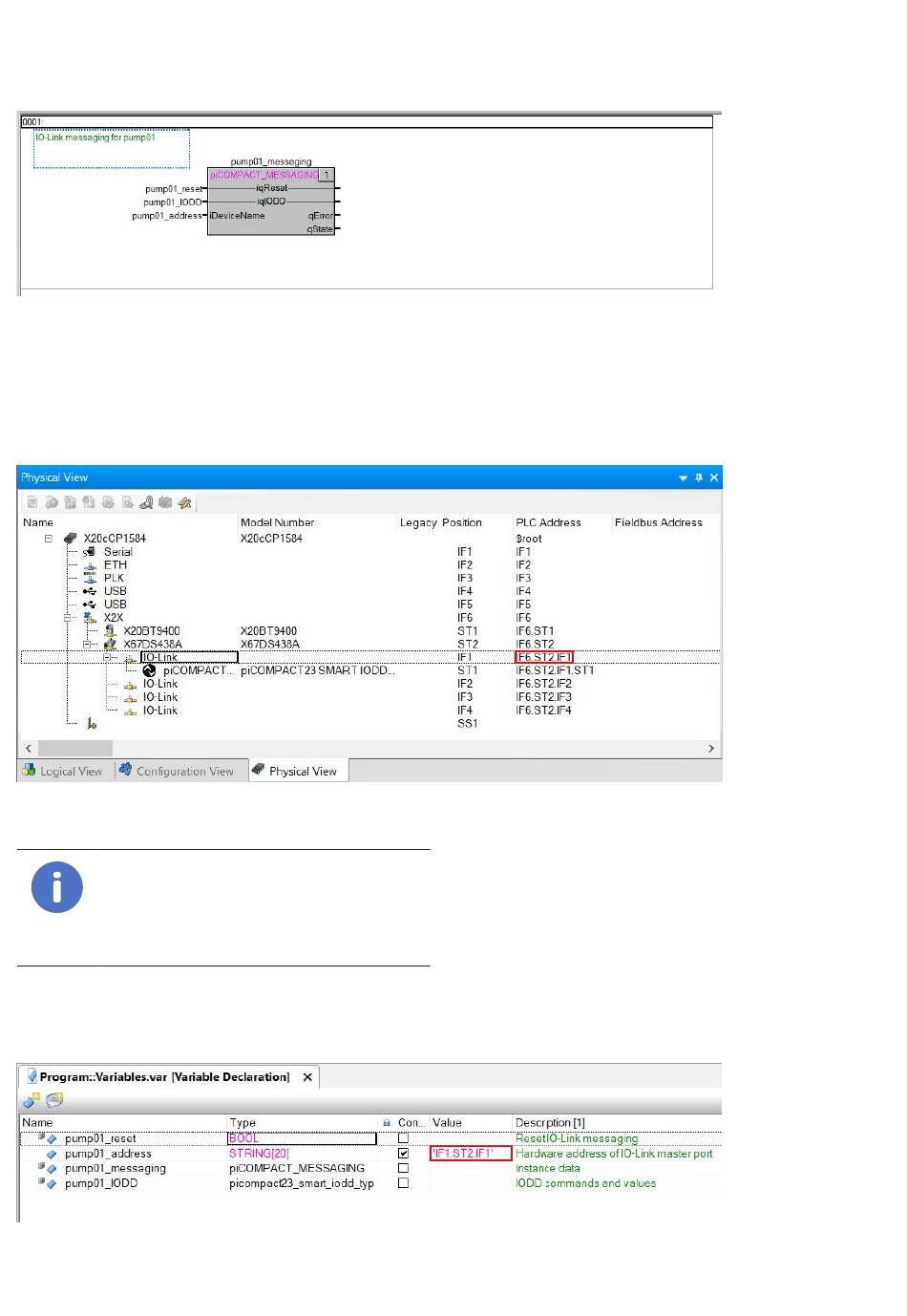

Une fois terminé, le bloc doit ressembler à l'image
ci-dessous.
Figure 25 Bloc configuré
5.1.1 Recherche de l'adresse du matériel
Ouvrez le volet « Physical View » dans la fenêtre de
l'explorateur de projets. L'adresse à utiliser est
indiquée sur l'image ci-dessous :
Figure 26 Adresse matérielle du port 1
Remarque !
Le numéro d'identification du matériel est
généré automatiquement. Les valeurs
dans un nouveau projet peuvent ne pas
être les mêmes que celles dans ce manuel.
Ouvrez le tableau des variables et trouvez le libellé
approprié. Saisissez la valeur trouvée dans l'onglet
de la vue physique.
Figure 27 Saisir l'adresse matérielle
Manuel piab.com
Configuration
Page 21/40
