Dans le réseau nouvellement créé, faites un clic droit
et ajoutez le bloc fonctionnel piCOMPACT_
PROCESS_IO en suivant la même procédure que
celle décrite au chapitre 5.1 piCOMPACT_
MESSAGING.

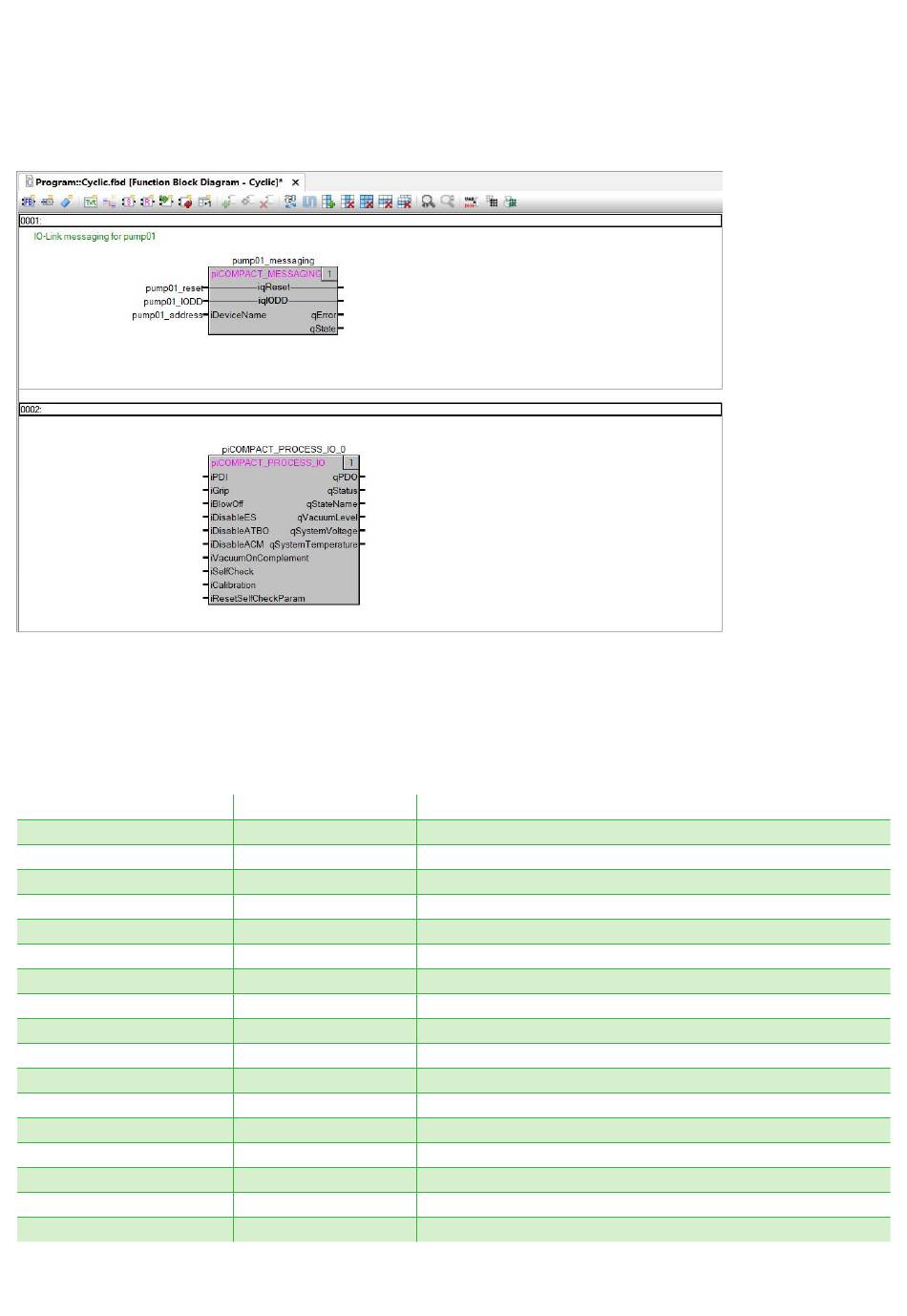

Figure 30 Ajout d'un bloc fonctionnel
Le bloc est ajouté au réseau. Il a besoin des libellés
d'état (entrée) et de commande (sortie) pour l'unité
de vide. Le tableau ci-dessous décrit les libellés à
connecter au bloc. Les connexions grisées sont
optionnelles.
Référence
Instance
iPDI
iGrip
iBlowOff
iDisableES
iDisableATBO
iDisableACM
iVacuumComplement
iSelfCheck
iCalibration
iResetSelfCheckParam
qPDO
qStatus
qStateName
qVacuumLevel
qSystemTemperture
qSystemVoltage
Manuel
Libellé/Valeur
pump01_cyclic
pump01_PDI
pump01_grip
pump01_PDO
picompact_pdi_typ
Remarque
Cliquez avec le bouton droit sur « piCOMPACT_PROCESS_IO_0 »
Entrées de données de processus
Commande d'application du vide
Libérer le vide
Désactiver l'économie d'énergie
Désactiver le contre-soufflage automatique.
Désactiver le contrôle automatique des conditions.
Régler le bit du complément de vide.
Exécuter l'auto-vérification.
Exécuter l'étalonnage
Réinitialiser les paramètres d'auto-vérification
Sorties de données de processus
Bits d'état
État de l'unité de vide
[-kPa] Niveau de vide actuel
[°C] Température actuelle du système
[mV] Tension d'alimentation du système
