Configuration
5. Configuration
Les conditions préalables pour effectuer cette étape
du manuel sont les suivantes :
• Un projet nouveau ou existant est ouvert.
•
Le matériel est configuré.
•
Au moins un maître IO-Link est entièrement
configuré dans la configuration matérielle.
•
La bibliothèque Piab est importée et ajoutée au
projet.
Cet exemple appellera les blocs dans le cycle de
100 ms. Selon les préférences, ils peuvent être
appelés comme faisant partie d'une autre partie du
programme. L'utilisation d'interruptions cycliques
avec des cycles inférieurs à 10 ms ou supérieurs à
500 ms est déconseillée, car cela pourrait influencer
le comportement du code ou ralentir inutilement
l'API.
Sélectionnez l'onglet « Logical View » dans
l'explorateur de projets. Dans la boîte à outils,
sélectionnez « Program », puis « FBD Program »
dans la moitié inférieure du volet. Double-cliquez sur
cette option pour ajouter un diagramme de blocs
fonctionnels à la configuration actuelle. Ensuite,
donnez au programme un nom approprié.

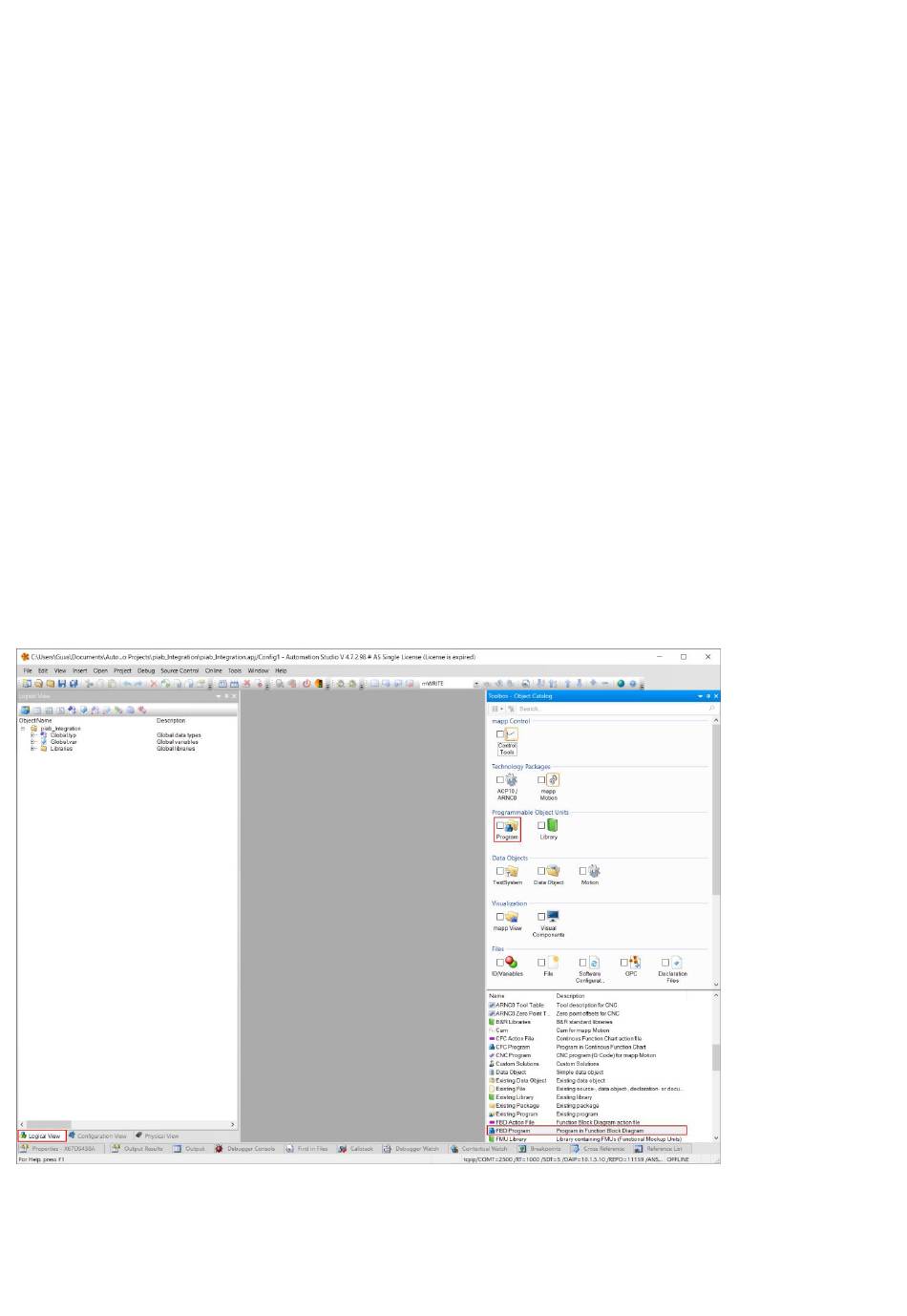

Figure 21 Ajouter un programme FBD
