Dosimag
Conductivité
Diagramme de pression et
de température
Résistance aux dépressions
Limite de débit
Perte de charge
Endress+Hauser

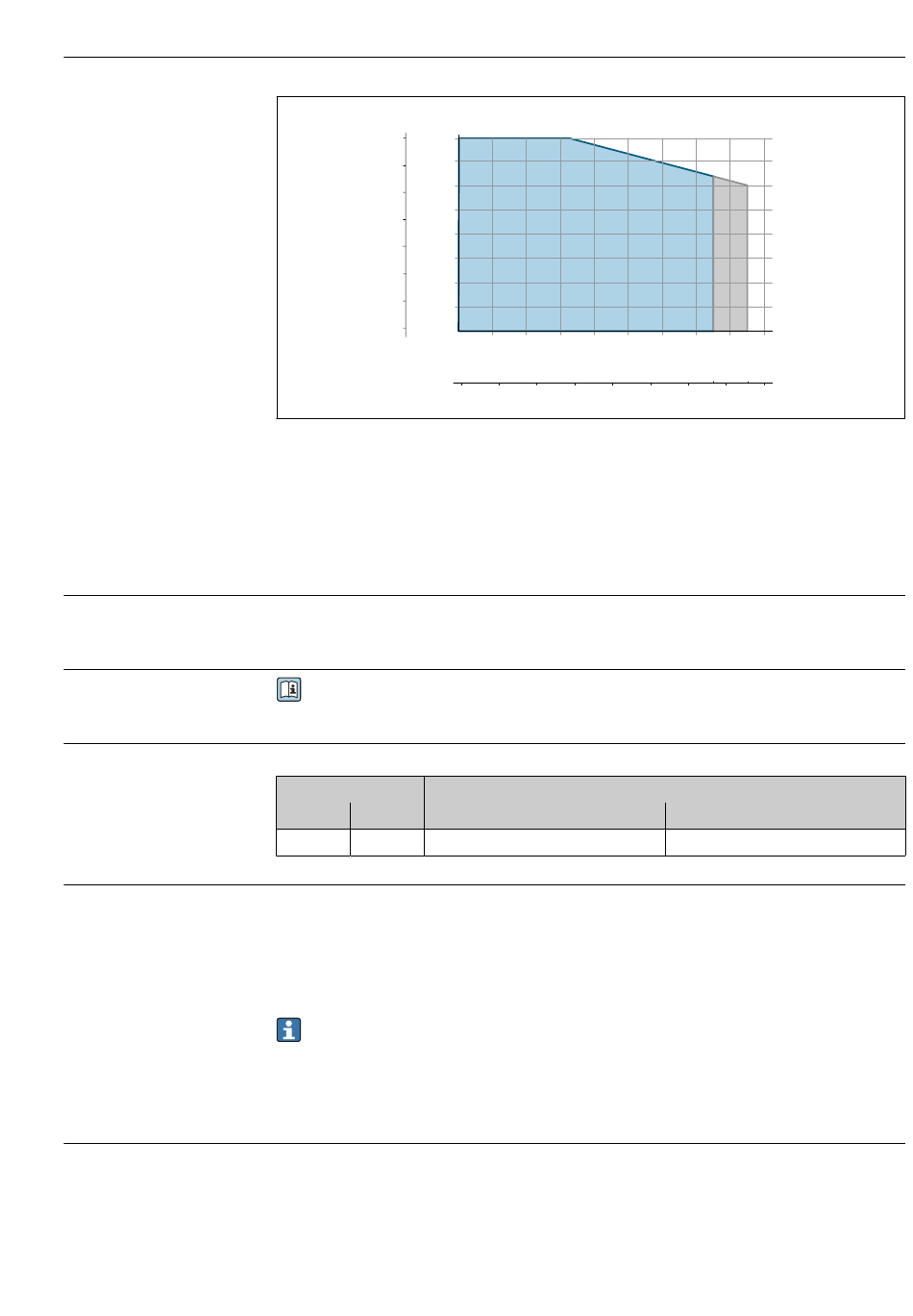

[°F] T [°C]
A
140 60
120
40
100
80
20
60
40
0
20
0
-20
-20
T Température ambiante
A
T Température du produit
M
Zone bleue : gamme de température produit standard
Zone grise : gamme de température produit pour nettoyage (max. 60 min)
• ≥ 5 μS/cm pour les liquides en général
• ≥ 10 μS/cm pour l' e au déminéralisée
Pour un aperçu du diagramme de pression et de température pour les raccords
process, voir l' I nformation technique
Revêtement du tube de mesure : PFA
Diamètre nominal Seuils de pression absolue en [mbar] ([psi]) pour température du produit :
[mm] [in]
4 ... 25 ⁵⁄₃₂ ... 1
Le diamètre de la conduite et le débit déterminent le diamètre nominal de l' a ppareil de
mesure. La vitesse d' é coulement optimale se situe entre 2 ... 3 m/s (6,56 ... 9,84 ft/s).
Adapter également la vitesse d' é coulement (v) aux propriétés physiques du produit :
• v < 2 m/s (6,56 ft/s) : pour les produits abrasifs (p. ex. solutions de nettoyage)
• v > 2 m/s (6,56 ft/s) : pour les produits colmatants (p. ex. liquides contenant de l' h uile et
du sucre)
• Une augmentation nécessaire de la vitesse d' é coulement est obtenue par la
réduction du diamètre nominal de l' a ppareil de mesure.
• En cas de produits ayant une concentration élevée de MES, un appareil de mesure
avec diamètre nominal > DN (8 ³⁄₈") peut améliorer la stabilité du signal et la
nettoyabilité en raison des électrodes plus grandes.
• Pour 8 (⁵⁄₁₆"), DN 15 (½") et DN 25 (1"), il n' y a pas de perte de charge si l' a ppareil de
mesure est monté dans une conduite de même diamètre nominal.
• Pertes de charge pour les configurations incorporant des adaptateurs selon la norme DIN
EN 545 →  20
0 40 80
0 80 160
+25 °C (+77 °F)
> 1 mbar (0,402 inH O) (0)
2
Caractéristiques techniques
130 150
120 160
[°C]
T
266 302
M
240 320
[°F]
+150 °C (+302 °F)
> 1 mbar (0,402 inH O) (0)
2
A0004805
61
