Raccordement électrique
30

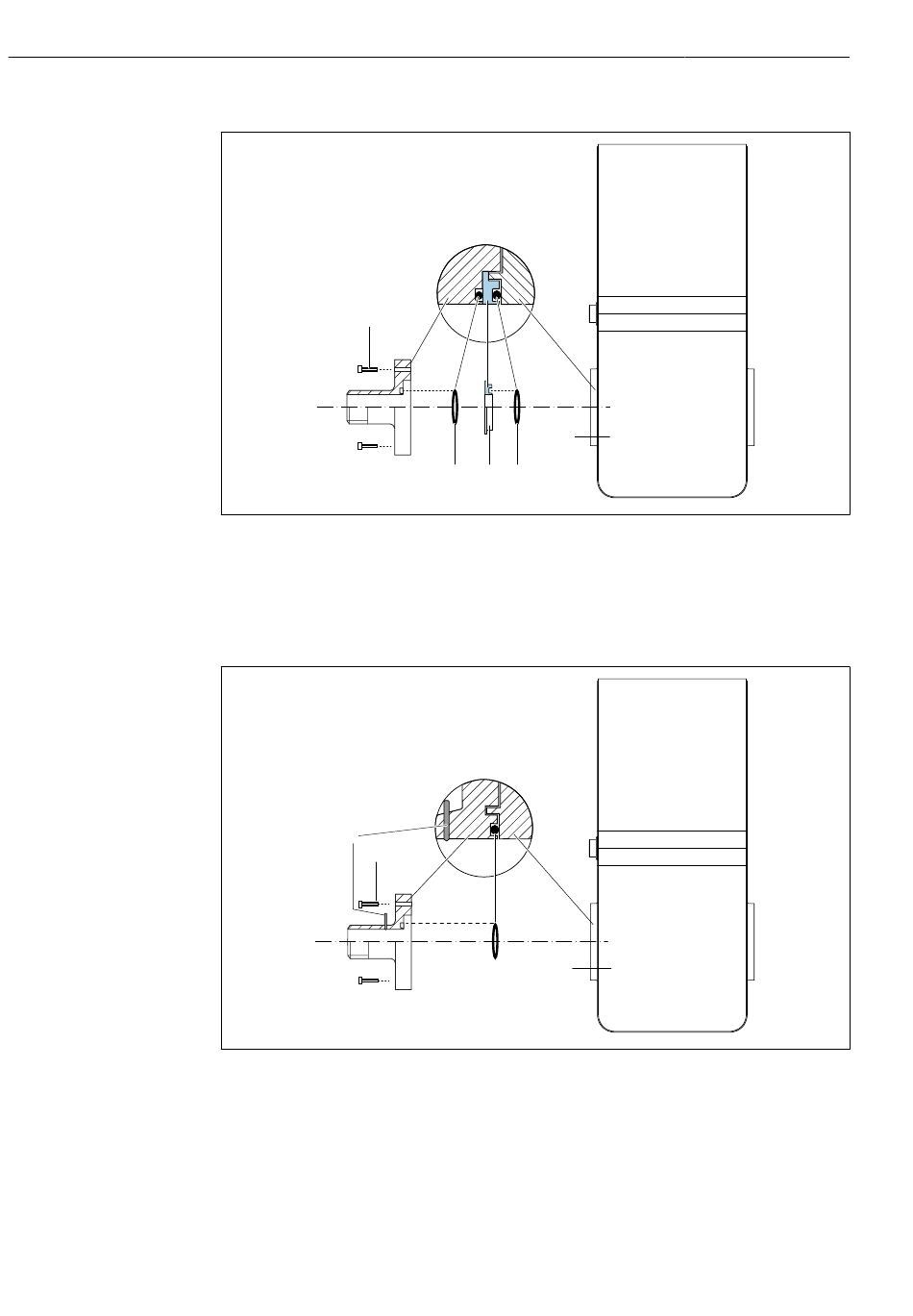

Compensation de potentiel au moyen d'anneaux de mise à la terre supplémentaires
1
1 Vis six pans pour raccord process
2 Joints toriques
3 Anneau de mise à la terre ou disque en plastique (entretoise)
4 Appareil de mesure
Compensation de potentiel via des électrodes de terre au raccord process
2
1
1 Vis six pans pour raccord process
2 Électrodes de terre intégrées
3 Joint torique
4 Appareil de mesure
7.5 Garantir l'indice de protection
L' a ppareil satisfait à toutes les exigences selon protection IP67, boîtier type 4X.
4
2 3 2
4
3
Dosimag
A0053324
A0053325
