4.2.1 Plaque signalétique de l'appareil
1
2
3
4
5
6
7

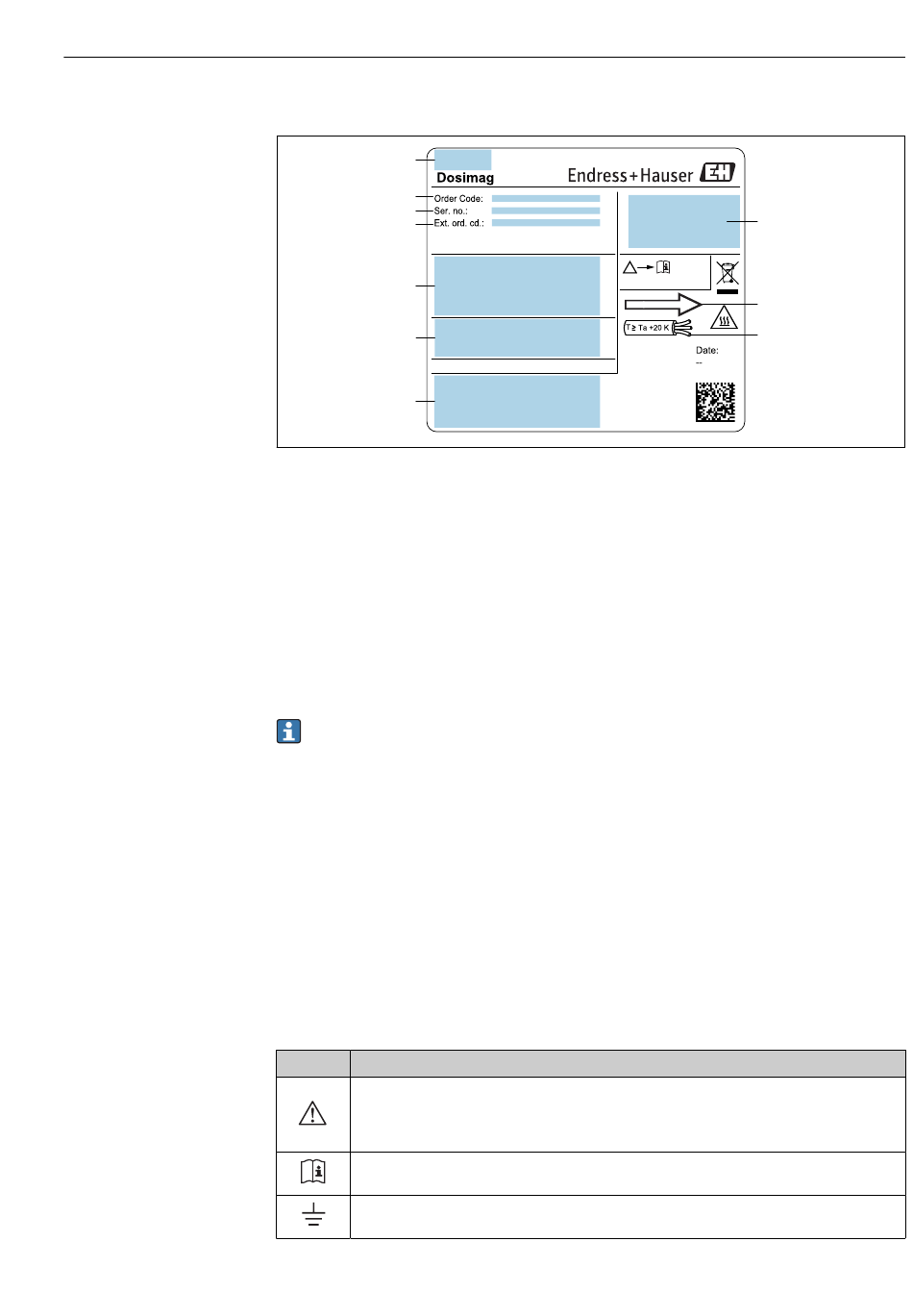

 2 Exemple de plaque signalétique de l' a ppareil
1 Adresse du fabricant / titulaire du certificat
2 Référence de commande
3 Numéro de série (Ser. no.)
4 Référence de commande étendue (Ext. ord. cd.) : La signification des lettres et des chiffres est indiquée dans
les spécifications de la confirmation de commande
5 Tension d' a limentation ; consommation ; raccord process
6 Diamètre nominal du capteur ; pression nominale (PN = PS) ; matériaux en contact avec le produit ;
température du produit autorisée (Tm) ; température ambiante autorisée (Ta)
7 Espace réservé aux informations complémentaires relatives à la version d' a ppareil (agréments, certificats, etc.)
8 Indice de protection
9 Sens d' é coulement
10 Température du câble
Référence de commande
Le renouvellement de commande de l' a ppareil de mesure s' e ffectue par l' i ntermédiaire
de la référence de commande (Order code).
Référence de commande étendue
• Le type d' a ppareil (racine du produit) et les spécifications de base (caractéristiques
obligatoires) sont toujours indiqués.
• Parmi les spécifications optionnelles (caractéristiques facultatives), seules les
spécifications pertinentes pour la sécurité et pour l' h omologation sont indiquées
(par ex. LA). Si d' a utres spécifications optionnelles ont été commandées, celles-ci
sont représentées globalement par le caractère générique # (par ex. #LA#).
• Si les spécifications optionnelles commandées ne contiennent pas de spécifications
pertinentes pour la sécurité ou pour l' h omologation, elles sont représentées par le
caractère générique + (par ex. XXXXXX-AACCCAAD2S1+).
4.2.2 Symboles sur l'appareil
Symbole Signification
AVERTISSEMENT !
Ce symbole signale une situation dangereuse. Si cette situation n' e st pas évitée, cela peut entraîner
des blessures graves ou mortelles. Consulter la documentation de l' a ppareil de mesure pour
connaître le type de danger potentiel et les mesures à prendre pour l' é viter.
Renvoi à la documentation
Renvoie à la documentation d' a ppareil correspondante.
Borne de terre
Une borne qui, du point de vue de l' u tilisateur, est reliée à un système de mise à la terre.
Réception des marchandises et identification du produit
!
