Dosimag
Endress+Hauser
1
2
3

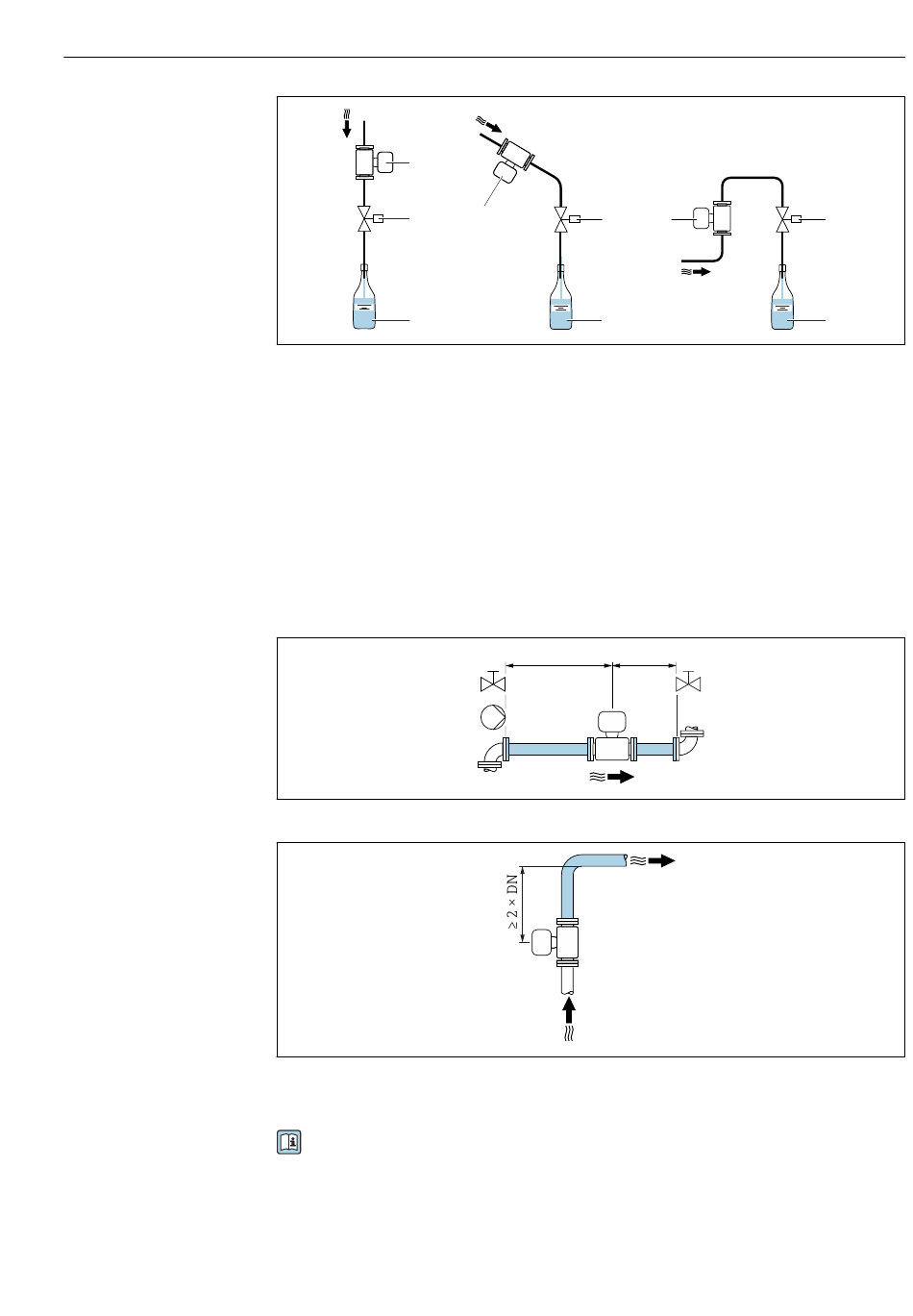

 3 Système de remplissage
1 Appareil de mesure
2 Vanne de remplissage
3 Récipient
Longueurs droites d'entrée et de sortie
Montage avec longueurs droites d' e ntrée et de sortie
Pour éviter une dépression et maintenir le niveau de précision de mesure spécifié, monter
l' a ppareil en amont des éléments produisant des turbulences (p. ex. vannes, sections en T)
et en aval des pompes.
Maintenir des longueurs d' e ntrée et de sortie droites et sans obstacles.
Dimensions de montage
Pour les dimensions et les longueurs de montage de l' a ppareil, voir la documentation
"Information technique", section "Construction mécanique"
2
1
3
≥ 5 × DN
≥ 2 × DN
1 2
3
Montage
A0003795
A0028997
A0042132
19
