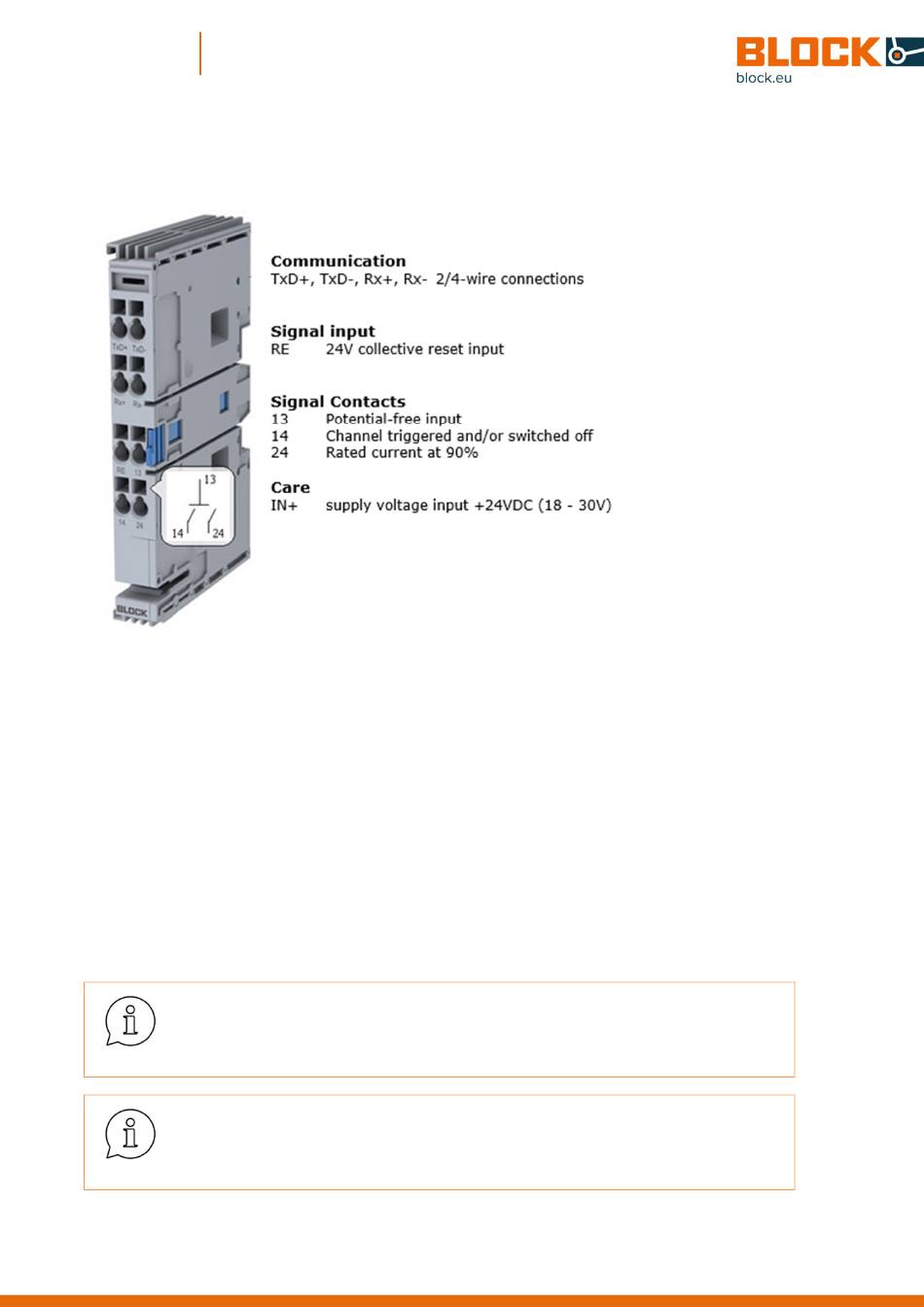

Bornes de raccordement

4. Mise en service

Pour que l'EB-MODBUS-RTU puisse communiquer avec le PLC, il faut configurer le dip switch correspondant.
Le module MODBUS s'initialise automatiquement en appliquant la tension d'alimentation à la borne IN+.
Après l'application de la tension d'alimentation, tous les disjoncteurs connectés sont adressés en séquence, puis
activés sélectivement l'un après l'autre.
Le module EB-MODBUS-RTU permet d'adresser et de gérer un maximum de 40 canaux de disjoncteurs.
Remarque:
Lors de l'application de la tension d'alimentation à IN+, il est essentiel qu'une ligne GND
séparée soit connectée à l'un des canaux du disjoncteur.
Remarque:
La mise en service sans modules de disjoncteur connectés peut entraîner un comporte-
ment incorrect.
