Block EB-MODBUS-RTU Manuel
Table des Matières
Manuel

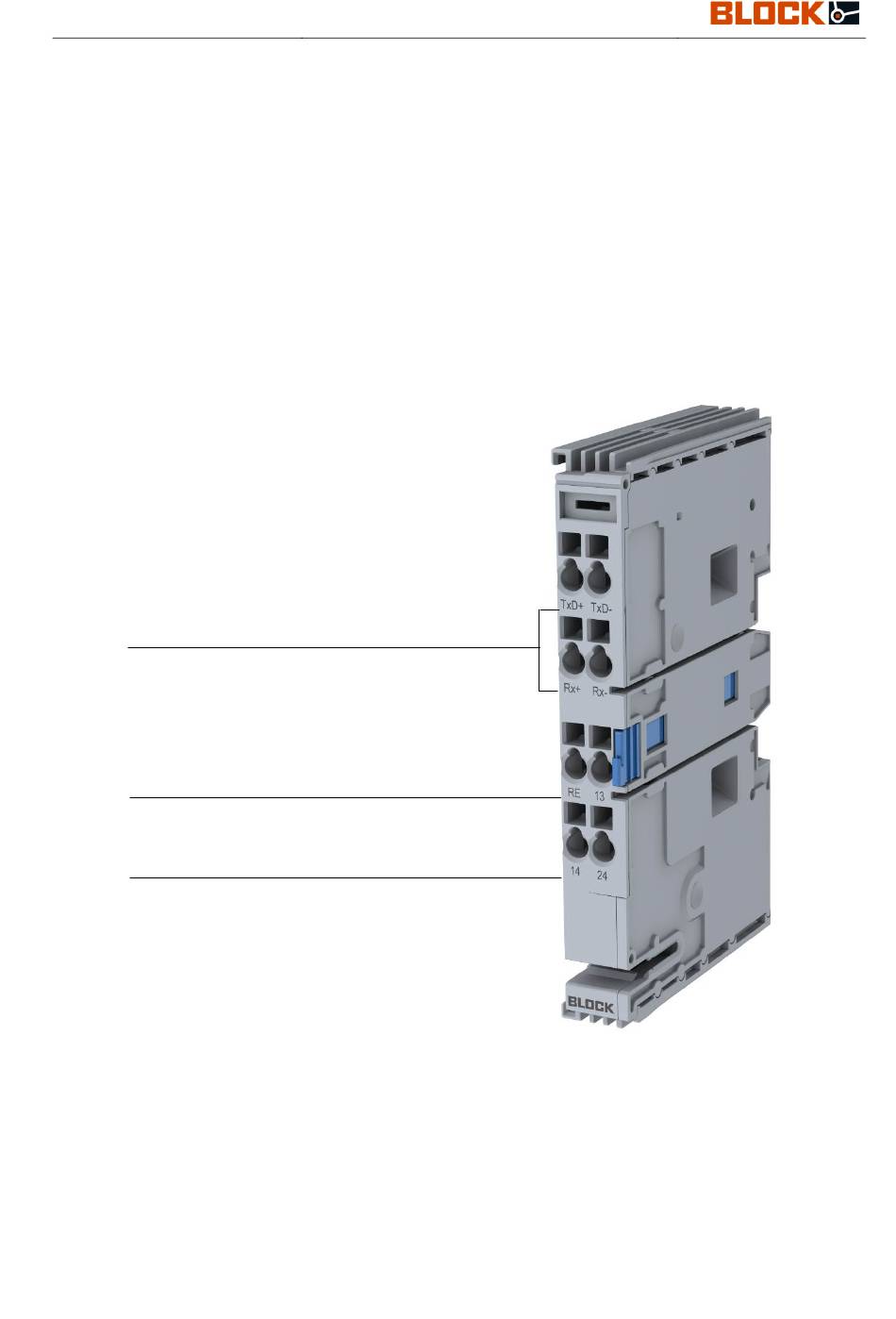

Module de communication entre l'API/le PC et le système
Interface
RS 485/RS 422
Entrée de 2 contacts
réinitialisation groupée
de signalisation groupés
libre de potentiel
BLOCK Transformatoren-Elektronik GmbH
Max-Planck-Straße 36-46 27283
EB-MODBUS-RTU
EB-MODBUS-RTU
de disjoncteurs à canal unique EasyB
.
Verden, Germany
23.10.17 / KRUT
Sous réserve de modifications techniques
Page : 0
Table des Matières
Manuels Connexes pour Block EB-MODBUS-RTU
Sommaire des Matières pour Block EB-MODBUS-RTU
- Page 1 à canal unique EasyB Interface RS 485/RS 422 Entrée de 2 contacts réinitialisation groupée de signalisation groupés libre de potentiel BLOCK Transformatoren-Elektronik GmbH 23.10.17 / KRUT Max-Planck-Straße 36-46 27283 Verden, Germany Sous réserve de modifications techniques Page : 0 ...
-
Page 2: Table Des Matières
5.2. Demande d'état ........................8 5.3. Message d'erreur ........................9 Aperçu du registre ........................10 6.1. EB-MODBUS-RTU ......................10 6.2. Disjoncteur à canal unique EB ................... 11 6.3. Octet d'état EB ........................12 6.4. Codage des courants de disjoncteurs .................. 13 6.5. -
Page 3: Remarques Générales
L'appareil doit uniquement être installé par du personnel compétent et qualifié. Si l'appareil est défaillant ou endommagé, mettez-le immédiatement hors tension et envoyez l'appareil pour contrôle à firme. Block. L'appareil ne contient pas de pièces de rechange. En cas de déclenchement d'un fusible interne, l'appareil présente probablement un défaut interne. -
Page 4: Description De Produit
EB-MODBUS-RTU 2. Description de produit 2.1. Description du module de communication Le module de communication EB-MODBUS-RTU sert d'interface pour une connexion à une commande de niveau supérieur et est compatible avec les disjoncteurs de types EB-08, EB-18 et EB-38. Afin de garantir le fonctionnement correct, le nombre maximal de 40 disjoncteurs ne doit pas être dépassé. -
Page 5: Bornes De Raccordement
Entrée de tension d'alimentation +24 V CC (18 - 30 V) 3. Mise en service Pour permettre la communication entre le module EB-MODBUS-RTU et l'API, une configuration d'interrupteur DIP correspondante doit être effectuée. Le module MODBUS s'initialise de manière autonome en appliquant la tension d'alimentation sur la borne IN+. -
Page 6: Configuration
9 600 Bd 0 1 4 800 Bd 1 0 19 200 Bd 1 1 38 400 Bd Parité / Bits d'arrêt 1 2 3 4 5 6 7 8 2 arrêts, aucune parité 1 arrêt, parité égale BLOCK Transformatoren-Elektronik GmbH 23.10.17 / KRUT Max-Planck-Straße 36-46 27283 Verden, Germany Sous réserve de modifications techniques Page : 5... -
Page 7: Informations D'octets
4.3. Exemple de configuration 2 fils Envoyer/réceptionner 2 fils Adr. ModBus 1 EOF = 10 ms 19 200 Bd Slave EB-MODBUS-RTU Rx- Tx+ Master BLOCK Transformatoren-Elektronik GmbH 23.10.17 / KRUT Max-Planck-Straße 36-46 27283 Verden, Germany Sous réserve de modifications techniques Page : 6... -
Page 8: Exemple De Configuration 4 Fils
4.4. Exemple de configuration 4 fils Envoyer/réceptionner 4 fils Adr. ModBus 1 EOF = 10 ms 19200 Bd Slave EB-MODBUS-RTU Rx- Tx+ Master BLOCK Transformatoren-Elektronik GmbH 23.10.17 / KRUT Max-Planck-Straße 36-46 27283 Verden, Germany Sous réserve de modifications techniques Page : 7... -
Page 9: Communication Et Exemples
CRC-H Esclave MODBUS DATA MODBUS Télégramme : Esclave -> Adr. Fonction CRC-L CRC-H Maître 5.2. Demande d'état Demander le disjoncteur 1 via EB-MODBUS-RTU MODBUS DATA MODBUS r/w adr. de Télégramme : Adr. Fonction Nombre d'états démarrage Maître -> Esclave byte... -
Page 10: Message D'erreur
Mauvaise valeur L'appareil ne peut actuellement pas traiter la demande. Répéter la demande ultérieurement La zone est en lecture seule BLOCK Transformatoren-Elektronik GmbH 23.10.17 / KRUT Max-Planck-Straße 36-46 27283 Verden, Germany Sous réserve de modifications techniques Page : 9... -
Page 11: Aperçu Du Registre
Manuel EB-MODBUS-RTU 6. Aperçu du registre Les données suivantes peuvent être définies ou exploitées via EB-MODBUS-RTU. 6.1. EB-MODBUS-RTU Tableau 1: Aperçu des registres EB-MODBUS-RTU Demande Réponse Adresse de Fonction démarrage Valeur Description Demander la sortie de signalisation 14 READ_COIL_Status 1 0x00 désactivé 0x01 désactivé par la fonction de disjoncteur (déclenché) Demander la sortie de... -
Page 12: Disjoncteur À Canal Unique Eb
701 - 740 uniquement pour un appareil WRITE_MULTIPLE_REGISTERS 16 high byte Options (voir les options) low byte Options (voir les options) high byte Options complément (voir les options) low byte Options complément (voir les options) BLOCK Transformatoren-Elektronik GmbH 23.10.17 / KRUT Max-Planck-Straße 36-46 27283 Verden, Germany Sous réserve de modifications techniques Page : 11... -
Page 13: Octet D'état Eb
L'octet d'état a été modifié à partir de la version 1.10 du disjoncteur ! • Les bits 7 et 6 existent séparément dans l'octet d'état. Pour cette raison, tous les bits dans l'octet d'état doivent être évalués individuellement. BLOCK Transformatoren-Elektronik GmbH 23.10.17 / KRUT Max-Planck-Straße 36-46 27283 Verden, Germany Sous réserve de modifications techniques... -
Page 14: Codage Des Courants De Disjoncteurs
EB-1824-010-0 0xCB91 Valeur fixe 1 A nominale EB-1824-020-0 0xCB92 Valeur fixe 2 A nominale EB-1824-030-0 0xCB93 Valeur fixe 3 A nominale EB-1824-040-0 0xCB94 Valeur fixe 4 A nominale EB-1824-060-0 0xCB96 Valeur fixe 6 A nominale EB-1824-080-0 0xCB98 Valeur fixe 8 A nominale EB-1824-100-0 0xCB9A Valeur fixe 10 A nominale BLOCK Transformatoren-Elektronik GmbH 23.10.17 / KRUT Max-Planck-Straße 36-46 27283 Verden, Germany Sous réserve de modifications techniques Page : 13... -
Page 15: Options
L'option « Activer/Désactiver l'adressage automatique », uniquement disponible à • partir de la version 1.10 du disjoncteur, permet de désactiver l'adressage automatique d'un groupe déjà adressé lors de la mise sous tension. BLOCK Transformatoren-Elektronik GmbH 23.10.17 / KRUT Max-Planck-Straße 36-46 27283 Verden, Germany Sous réserve de modifications techniques... -
Page 16: Exemple D'option
Options le reste ne change pas Options Complement 1 1 1 1 1 1 1 1 1 1 1 1 reset BLOCK Transformatoren-Elektronik GmbH 23.10.17 / KRUT Max-Planck-Straße 36-46 27283 Verden, Germany Sous réserve de modifications techniques Page : 15...
