2. Description de produit

2.1. Description du module de communication

Le module de communication EB-MODBUS-RTU sert d'interface pour une connexion à une
commande de niveau supérieur et est compatible avec les disjoncteurs de types EB-08,
EB-18 et EB-38.
Afin de garantir le fonctionnement correct, le nombre maximal de 40 disjoncteurs ne doit
pas être dépassé.

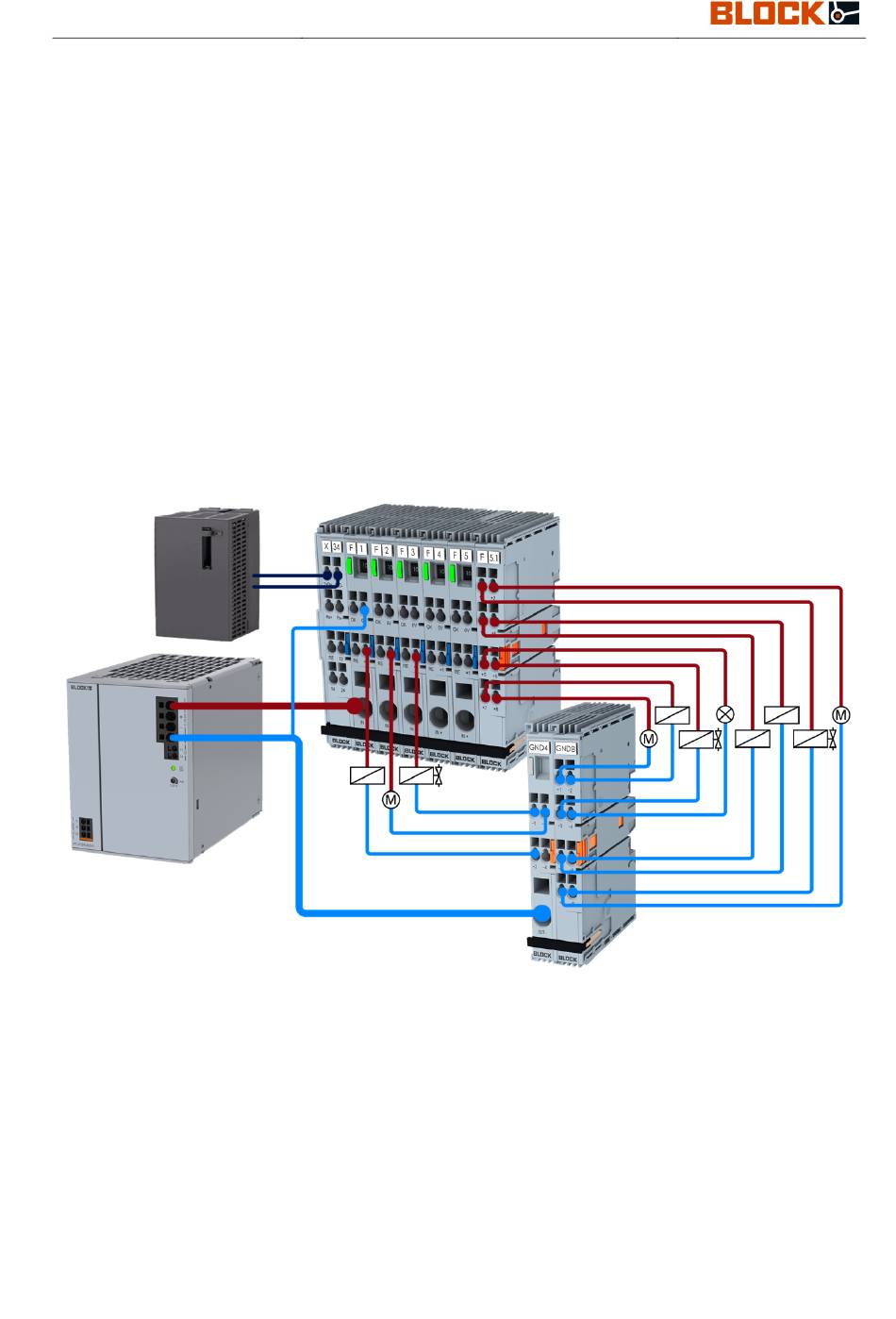

2.2. Schéma de fonctionnement
Remarque :
Un câblage erroné peut entraîner la destruction des modules.
•
