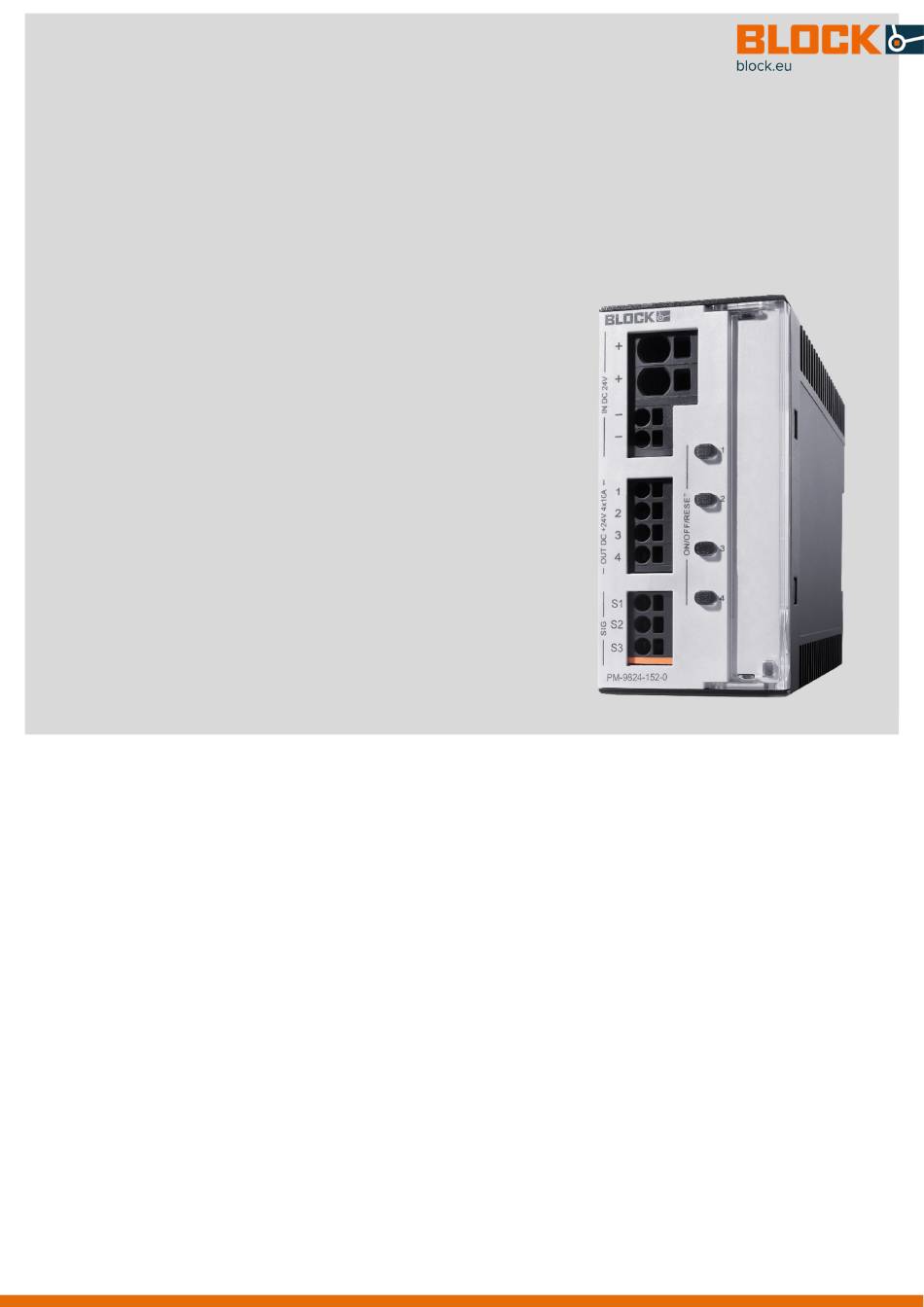

MANUEL FR DISJONCTEUR ÉLECTRONIQUE V 1.04 BASIC FIX TABLE DES MATIÈRES DONNÉES DE COMMANDE ................3 REMARQUES GÉNÉRALES ................4 Consignes de sécurité ..................4 2.2 Personnel qualifié ....................4 Utilisation conforme ...................4 Clause de non-responsabilité ................4 2.5 Installation ......................4 Description du produit .................. 6 Caractéristique de déclenchement ..............
MANUEL FR DISJONCTEUR ÉLECTRONIQUE V 1.04 BASIC FIX 1. DONNÉES DE COMMANDE Le tableau ci-dessous indique les données de commande de l'unité de charge et de contrôle et des modules de batterie. Tableau 1 : Références de commande Tension d'entrée...
L'appareil ne doit être installé que par un personnel compétent et qualifié. En cas de dysfonctionnement ou d'endommagement, coupez immédiatement la tension d'alimentation et envoyez l'appareil à BLOCK Transfor- matoren-Elektronik GmbH pour vérification. L'appareil ne contient aucun élément de service. En cas de déclen- chement d'un fusible interne, il est fort probable que l'appareil présente un défaut interne.
Page 5
MANUEL FR DISJONCTEUR ÉLECTRONIQUE V 1.04 BASIC FIX ATTENTION Avant d'effectuer des travaux d'installation, de maintenance ou de modification, coupez la ten- sion d'entrée. coupez l'alimentation et protégez-la contre toute remise en marche involontaire. ATTENTION N'effectuez aucune modification ou tentative de réparation sur l'appareil. Ne pas ouvrir...
Si les circuits électriques sont conçus dans de nombreuses applications avec toujours les mêmes valeurs de fusibles, les disjoncteurs de la version BASIC FIX constituent la base la plus économique. Différentes combinai- sons de courant nominal permettent un large domaine d'application. Chaque canal comprend une limitation active du courant à...
MANUEL FR DISJONCTEUR ÉLECTRONIQUE V 1.04 BASIC FIX 4. Caractéristique de déclenchement Le disjoncteur électronique limite activement la surintensité de chaque canal de sortie à 1,3 fois le courant no- minal typique et convient particulièrement aux consommateurs sensibles. Le temps de coupure varie entre 50 ms et 5 s en fonction de l'importance de la surintensité.
MANUEL FR DISJONCTEUR ÉLECTRONIQUE V 1.04 BASIC FIX 5. États de fonctionnement, signalisation, réactions Entrée de signal S1 État de fonc- Sortie du signal S3 Le bouton est Sortie (Marche/Arrêt/Réen- tionnement (Signal de somme) enfoncé clenchement) Initialisation Arrêt Arrêt module Sortie activée...
MANUEL FR DISJONCTEUR ÉLECTRONIQUE V 1.04 BASIC FIX Taster „ON/OFF und RESET“ Un bouton-poussoir est attribué à chaque canal de sortie. L'état actuel est indiqué par une LED intégrée. Le bouton-poussoir a deux fonctions selon l'état de fonctionnement : Fonctionnement normal ...
MANUEL FR DISJONCTEUR ÉLECTRONIQUE V 1.04 BASIC FIX Possibilités de diagnostic via S1/S2 : Protocole court : (données 17 bits - durée de transmission standard 1,2 seconde) États de fonctionnement = activé ou désactivé par canal États d'erreur = Déclenché par canal Protocole étendu : (données 89 bits - durée de transmission standard 6,3 secondes)
MANUEL FR DISJONCTEUR ÉLECTRONIQUE V 1.04 BASIC FIX Détails de l'entrée de signal S1 (ON/OFF/RESET) Cette entrée de signal 24V n'est pas isolée du potentiel par rapport à l'entrée 0V du module. Cette entrée per- met de réactiver toutes les sorties activées par une surcharge, mais aussi d'activer ou de désactiver certains canaux de manière ciblée.
MANUEL FR DISJONCTEUR ÉLECTRONIQUE V 1.04 BASIC FIX Interface à deux fils Détection avancée des erreurs - Si le niveau haut ou bas est trop long/court, le protocole est rejeté et on attend la condition de démarrage (200ms niveau bas).
Page 13
MANUEL FR DISJONCTEUR ÉLECTRONIQUE V 1.04 BASIC FIX Les nouveaux modèles d'impulsions sur S1 ne sont autorisés qu'après un temps d'attente d'au moins 200 ms. Protocole standard (17 bits) Protocole étendu (89 bits) Il commence par le 3e octet du protocole (autres données utiles) et contient 9 octets au total. Ceux-ci sont co- dés avec le bit de poids fort en premier («...
MANUEL FR DISJONCTEUR ÉLECTRONIQUE V 1.04 BASIC FIX Détails de la sortie de signal S2 (état des sorties) Cette sortie de signal 24V n'est pas isolée du potentiel par rapport à l'entrée 0V du module. Cette sortie per- met de consulter l'état de tous les canaux de sortie intégrés. La sortie est protégée contre les courts-circuits, le courant de court-circuit est d'environ 25 mA.
MANUEL FR DISJONCTEUR ÉLECTRONIQUE V 1.04 BASIC FIX Détails de la sortie de signal S3 (∑ pour les sorties déclenchées et les défauts de l'appareil) Cette sortie de signal 24V n'est pas isolée du potentiel par rapport à l'entrée 0V du module. La signa- lisation collective est réalisée par une sortie de signal «...
