Block BASIC FIX Manuel page 13

MANUEL FR DISJONCTEUR ÉLECTRONIQUE
V 1.04
BASIC FIX
Les nouveaux modèles d'impulsions sur S1 ne sont autorisés qu'après un temps d'attente d'au
moins 200 ms.

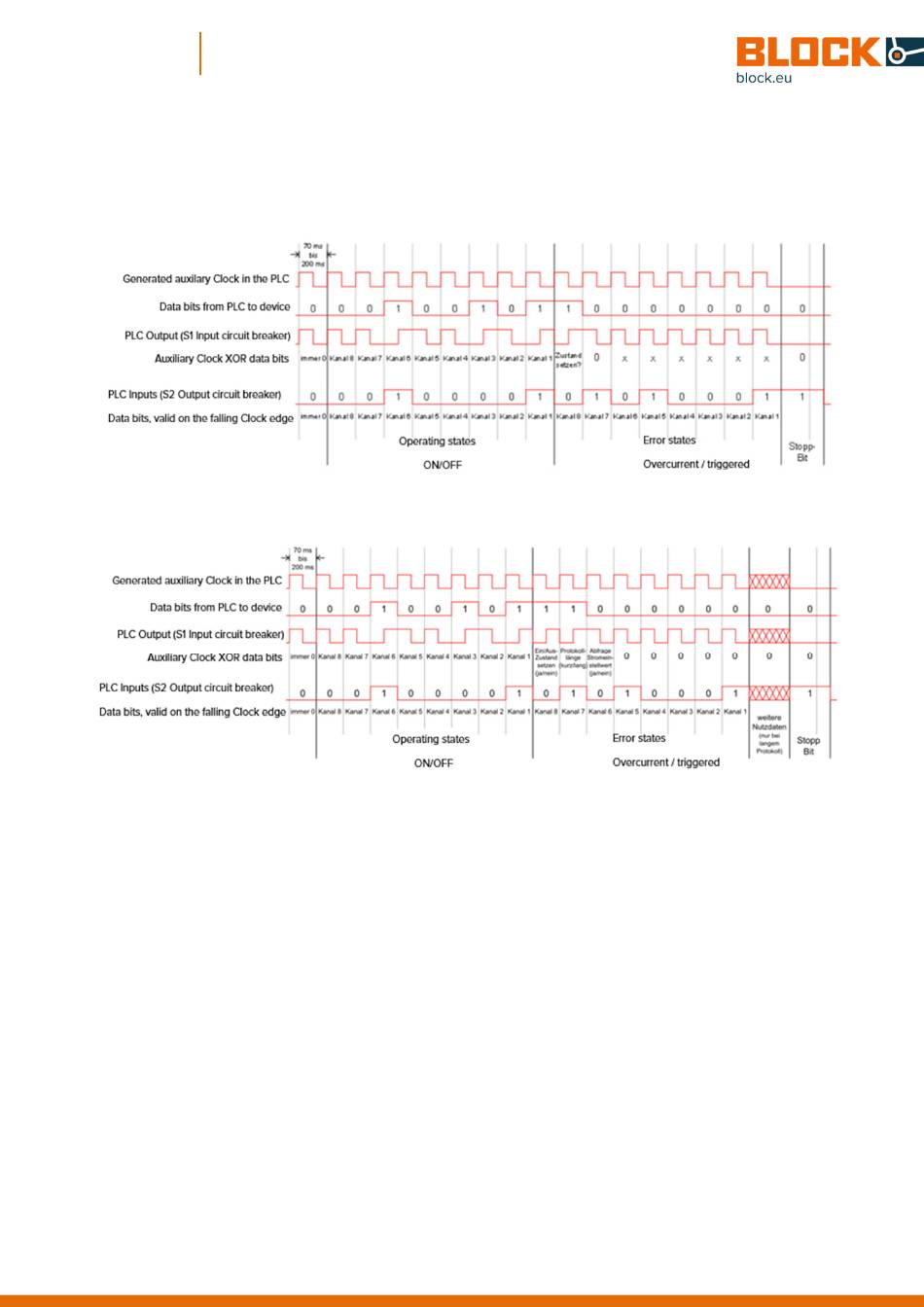

Protocole standard (17 bits)
Protocole étendu (89 bits)
Il commence par le 3e octet du protocole (autres données utiles) et contient 9 octets au total. Ceux-ci sont co-
dés avec le bit de poids fort en premier (« MSB first ») et ont la signification suivante :
(Selon la valeur du bit 5 du 2e octet, les courants nominaux ou les courants de sortie actuels (équipement « BA-
SIC SMART » uniquement) sont transmis en plus de la tension d'entrée actuelle.
Tension d'entrée : ((valeur transmise) /16 + 16) V
Courant canal 1 : (valeur transmise) /16 A
Courant canal 2 : (valeur transmise) /16 A
Courant canal 3 : (valeur transmise) /16 A
Courant canal 4 : (valeur transmise) /16 A
Courant canal 5 : (valeur transmise) /16 A
Courant canal 6 : (valeur transmise) /16 A
Courant canal 7 : (valeur transmise) /16 A
Courant canal 8 : (valeur transmise) /16 A
