Détails de la sortie de signal S2 (état des sorties)

Cette sortie de signal 24V n'est pas isolée du potentiel par rapport à l'entrée 0V du module. Cette sortie per-

met de consulter l'état de tous les canaux de sortie intégrés. La sortie est protégée contre les courts-circuits, le

courant de court-circuit est d'environ 25 mA.

Séquence d'impulsions codées pour la demande d'état, générée par l'API

Cette sortie de signal 24V n'est pas isolée du potentiel par rapport à l'entrée 0V du module. Cette

sortie permet de consulter l'état de tous les canaux de sortie intégrés. La sortie est protégée contre

les courts-circuits, le courant de court-circuit est d'environ 25 mA.

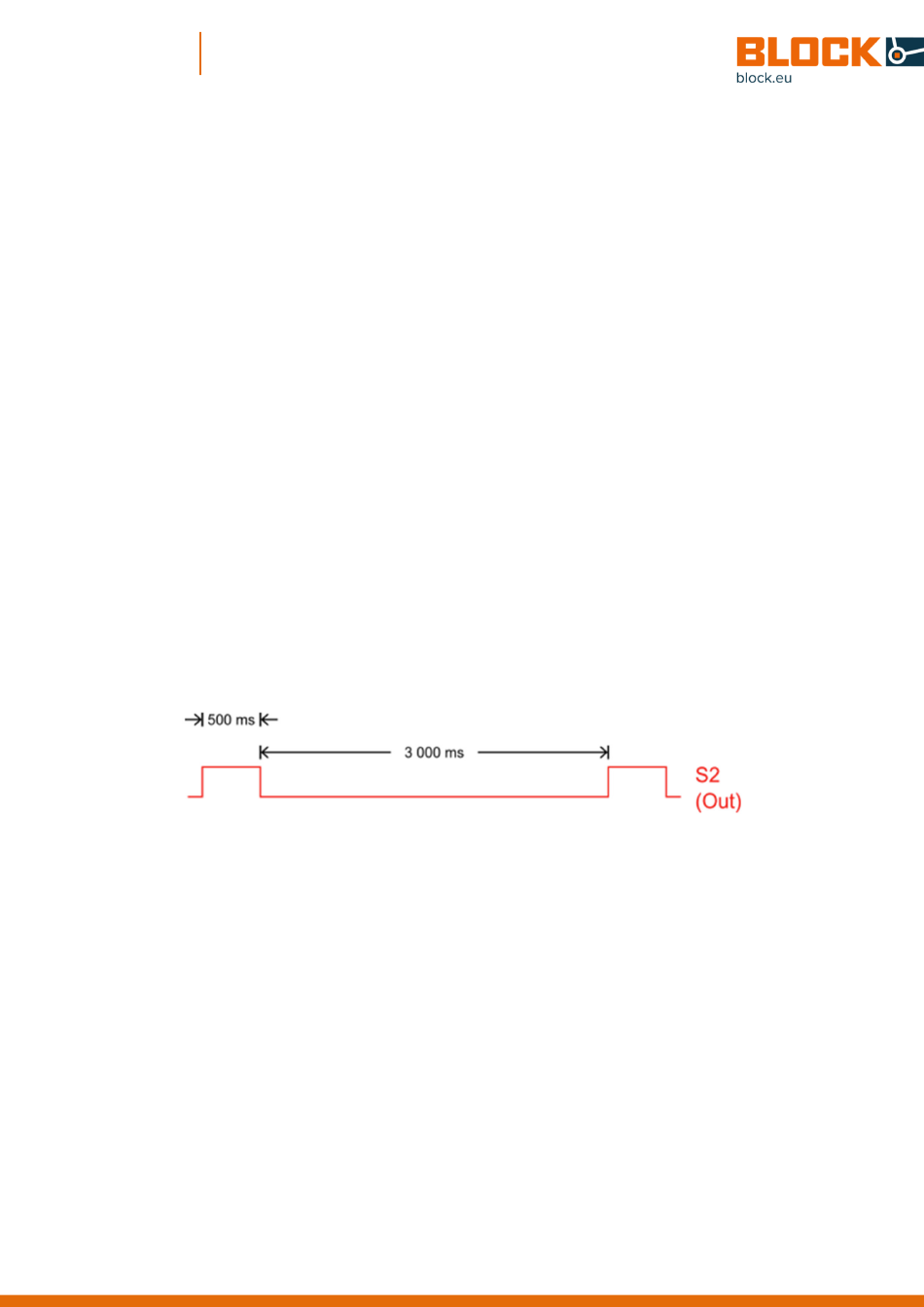

Impulsion cyclique après changement d'état, générée par le disjoncteur

Si l'API n'effectue pas de demande cyclique d'état, le disjoncteur génère une impulsion cyclique sur

S2 dans la mesure où l'état d'erreur change et que l'état n'est pas demandé régulièrement dans les 3

secondes suivantes. L'état d'erreur interne change suite à la coupure ou à la surintensité d'au moins

une sortie. Cette impulsion est envoyée jusqu'à ce que l'API ait interrogé avec succès le statut actua-

lisé via un nouveau télégramme codé en Manchester.

Une entrée numérique de la commande doit donc interroger le contact de signal S2 afin d'être in-

formée des changements d'état dans le disjoncteur. En même temps, il faut éviter dans la com-

mande, du point de vue de la technique de programmation, de lancer un télégramme via S1 alors

qu'une impulsion sur S2 est générée par le disjoncteur. Il est recommandé d'évaluer l'état respectif

sur S2 avant de lancer l'envoi du télégramme ou de générer au moins toutes les 3 secondes un

télégramme pour demander l'état.
