MANUEL FR DISJONCTEUR ÉLECTRONIQUE
V 1.04
BASIC FIX
5.2 Taster „ON/OFF und RESET"
Un bouton-poussoir est attribué à chaque canal de sortie. L'état actuel est indiqué par une LED intégrée. Le
bouton-poussoir a deux fonctions selon l'état de fonctionnement :
Fonctionnement normal

Lorsque le canal est désactivé (le bouton est allumé en rouge en permanence), il est possible de l'activer
en l'actionnant brièvement (le bouton est allumé en vert). Un nouvel actionnement désactive la sortie.
Mode d'erreur

Si le canal de sortie est désactivé en raison d'une surintensité (le bouton-poussoir clignote en rouge), il
peut être réactivé (reset).
Remarque :
Pour réactiver la sortie, la détente thermique doit d'abord être terminée (le bouton-poussoir clignote en
jaune au lieu de rouge). Après avoir actionné le bouton, la sortie est d'abord désactivée (le bouton s'all-
ume en rouge en permanence). Un nouvel actionnement réactive la sortie. (Le bouton s'allume en vert
en permanence).
A la livraison, les sorties sont activées.

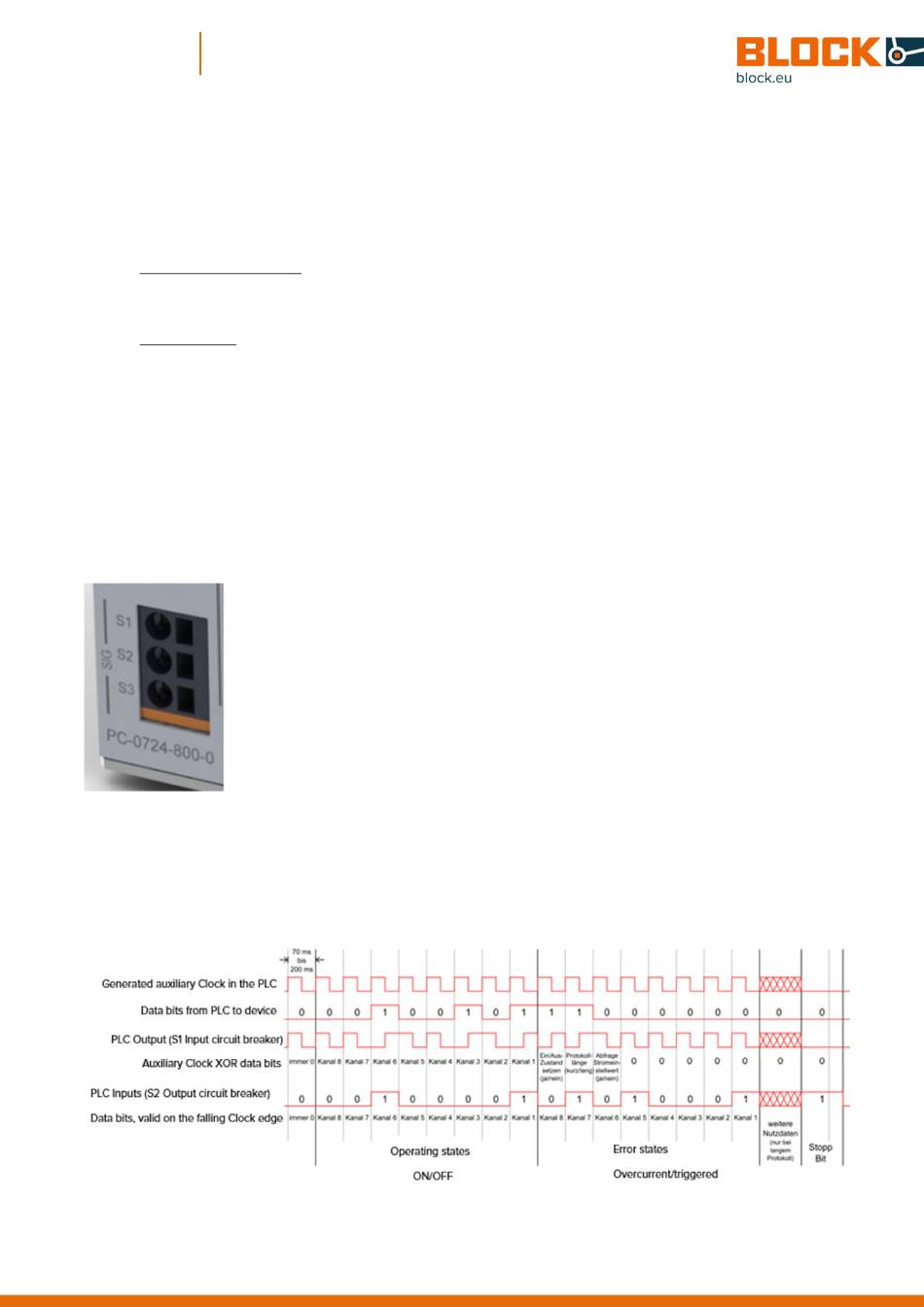

5.3

Contacts de signalisation et de commande S1/S2/S3

Le disjoncteur électronique est équipé de trois contacts de signalisation et de commande.
Les contacts de signalisation S1 (entrée numérique) et S2 (sortie numérique) permettent
aussi bien de lire des informations importantes pour le fonctionnement du disjoncteur que
d'activer ou de désactiver de manière ciblée n'importe quel canal de sortie.
Une réinitialisation collective (réenclenchement) de toutes les sorties déclenchées (sorties
non désactivées manuellement) est également possible via l'entrée de signal S1, à condi-
tion qu'une impulsion haute de 24 V soit injectée pendant au moins 0,5 seconde.
La sortie de signal S3 sert de message de défaut collectif actif 24V et signale qu'au moins
une sortie a été coupée en raison d'une surintensité. Un défaut interne de l'appareil est
également signalé par S3.
5.4

Fonctionnement de la communication bifilaire via S1/S2

Le disjoncteur peut être commandé à distance au moyen d'une commande supérieure (par ex. API) via un modèle
de bit sériel à l'entrée de signal S1. En même temps, la sortie de signal S2 met à disposition les états de fonc-
tionnement et d'erreur, la tension d'entrée appliquée au module, le courant nominal réglé et le courant circulant
actuellement dans chaque circuit électrique.
