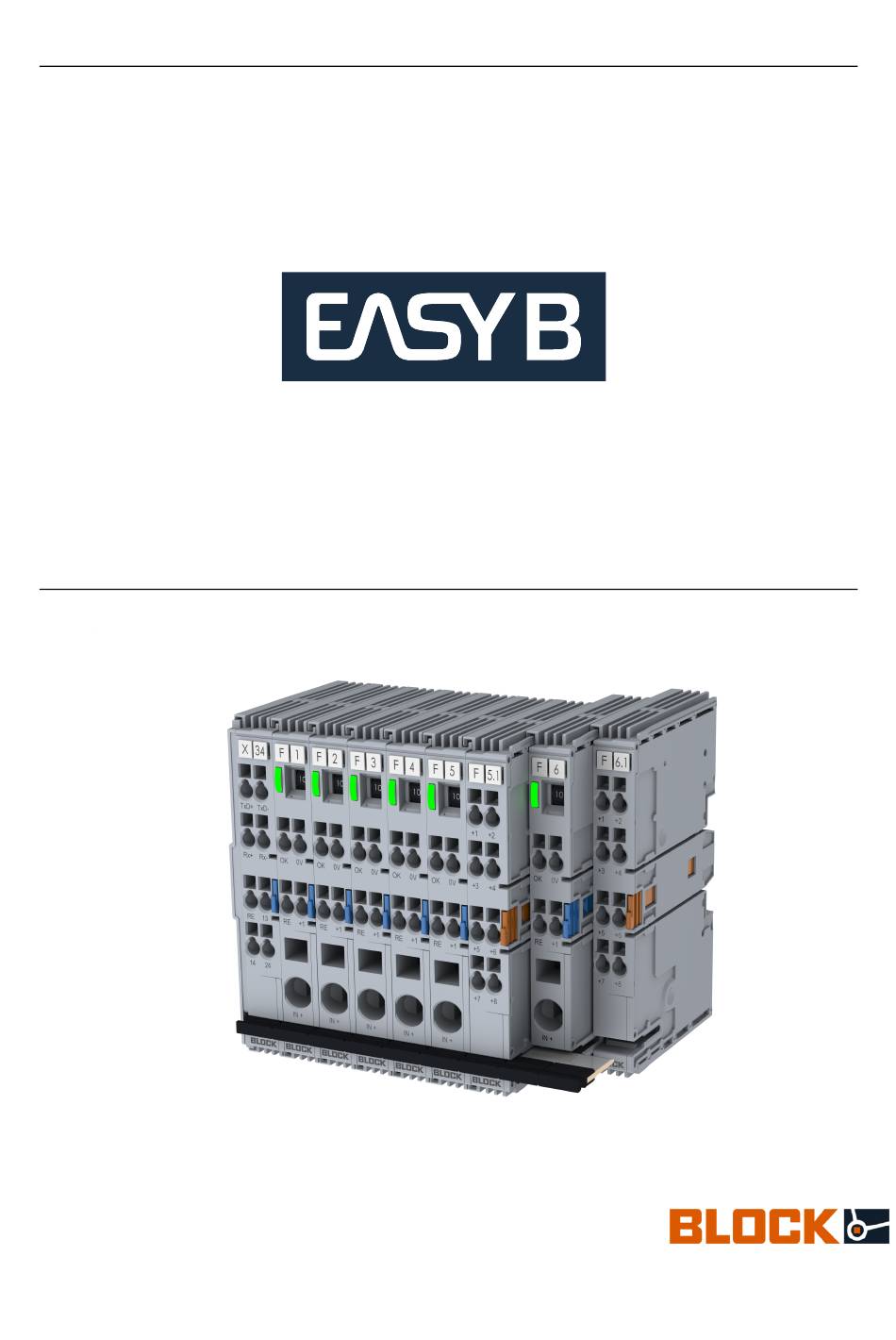

- Page 1 Manuel Le système de disjoncteur 24 V modulaire à voie unique BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36–46 • 27283 Verden • Allemagne Téléphone +49 4231 678-0 • Fax +49 4231 678-177 info@block.eu • block.eu...
-
Page 2: Table Des Matières
Manuel FR Disjoncteur électronique HB-20160728 EASYB Table des matières 1. Remarques générales .............. 3 Consignes de sécurité ................. 3 Personnel qualifié ..................3 Conformité d’utilisation ................3 Exclusion de responsabilité ................. 3 2. Description du produit ............. 4 Description du système complet ..............4 Présentation des variantes ................ -
Page 3: Remarques Générales
Si l'appareil est défaillant ou endommagé, mettez-le immédiatement hors tension et envoyez l'appareil pour contrôle à Fa. Block. L'appareil ne contient pas de pièces de service. En cas de déclenchement d'un fusible interne, l'appareil présente probablement un défaut interne. -
Page 4: Description Du Produit
2. Description du produit Description du système complet Le disjoncteur de la gamme de disjoncteurs EasyB à canal unique est également disponible sans limitation de courant. Pour une surveillance complète de l'installation, des variantes à juxtaposer à un module de couplage EasyB sont disponibles avec l'interface à... -
Page 5: Présentation Des Variantes
Manuel FR Disjoncteur électronique HB-20160728 EASYB Présentation des variantes Par les caractéristiques de protection et l'étendue des fonctions, les disjoncteurs disponibles peuvent être divisés en trois groupes : EB-27 : disjoncteur électronique avec courbe caractéristique thermo- magnétique et transmission du signal d'état pour des canaux déclenchés et désactivés aux canaux reliés. -
Page 6: Description Des Numéros D'articles
Modules de couplage Les modules de couplage permettent la communication entre le système de disjoncteur électronique EasyB et une commande de niveau supérieur (API, PC). Afin de garantir la compatibilité avec les différents systèmes de bus et standards de communications répandus dans l'automatisation, différents modules de couplage sont proposés et en planification. -
Page 7: Connexions Et Éléments De Commande
Manuel FR Disjoncteur électronique HB-20160728 EASYB Connexions et éléments de commande 2.4.1 EB-27, EB-28 Figure 2-3 : Connexions, éléments de commande EB-27, EB-28 2.4.2 EB-08, EB-18, EB-38 Figure 2-4 : Connexions, éléments de commande EB-08, EB-18, EB-38 Page 7 de 18... -
Page 8: États De Fonctionnement, Signalisation, Réactions
Manuel FR Disjoncteur électronique HB-20160728 EASYB États de fonctionnement, signalisation, réactions 2.5.1 États de fonctionnement, signalisation, fonctionnement normal 2.5.2 Comportement de mise sous tension 2.5.2.1 EB-27 : Dès que la tension d'entrée a atteint le seuil de mise sous tension de 17,5 V ±... -
Page 9: Adressage Automatique
Manuel FR Disjoncteur électronique HB-20160728 EASYB 2.5.2.3 EB-08, EB-18, EB-38 : La juxtaposition des disjoncteurs permet de créer un groupe communicatif. En appliquant la tension d'alimentation et en dépassant le seuil d'activation de 17,7 V ± 0,7 V à une vitesse de montée d'au moins 8 V/s, le canal 1 (tout à... -
Page 10: Cache Latéral Eb-Cov
être renvoyé au bloc d'alimentation via le contact de 16 mm² sur l'EB-GND4. 2.8.2.4 Possibilités de repérage Le repérage des modules EasyB s'effectue à l'aide des étiquettes de marquage standard de 5 ou de 6 mm. Page 10 de 18... -
Page 11: Diagramme Fonctionnel
Manuel FR Disjoncteur électronique HB-20160728 EASYB Diagramme fonctionnel 2.9.1 EB-27, EB-28 Figure 2-5 : Schéma fonctionnel EB-27, EB-28 Page 11 de 18... - Page 12 Manuel FR Disjoncteur électronique HB-20160728 EASYB 2.9.2 EB-08, EB-18, EB-38 Figure 2-6 : Schéma fonctionnel EB-08, EB-18, EB-38 Page 12 de 18...
-
Page 13: Installation
HB-20160728 EASYB 3. Installation Schéma de principe d’installation Figure 3-1 : Schéma de principe EasyB Montage L'appareil doit être monté horizontalement sur le rail profilé normé TH 35-15/7,5 (EN 60715). L'appareil doit être orienté de manière à ce que les fentes d'aération se situent sur le côté... -
Page 14: Utilisation De Plusieurs Variantes D'équipement
Démontage Retirez le connecteur transversal EB-BAR et toutes les lignes connectées du module EasyB à démonter. Retirez le module du groupe en tirant sur la patte de dégagement. Page 14 de 18... -
Page 15: Caractéristiques Techniques
Manuel FR Disjoncteur électronique HB-20160728 EASYB 4. Caractéristiques techniques Entrée EB-0824 EB-2724 EB-2824 EB-1824 EB-3824 Tension nominale d'entrée 24 V Plage de tension d'entrée 18 - 30 V CC Ondulation résiduelle max. de la tension d'entrée Seuil d'activation 17,5 V ± 0,7 V 17,7 V ±... -
Page 16: Courbes De Déclenchement
Manuel FR Disjoncteur électronique HB-20160728 EASYB Courbes de déclenchement EB-27 Figure 4-1 : Courbe de déclenchement EB-27 Courant de sortie / A 4.3.1 EB-28 Figure 4-2 : Courbe de déclenchement EB-28 Courant de sortie / A 4.3.2 EB-08, EB-18, EB-38 Figure 4-3 : Courbe de déclenchement EB-08, EB-18, EB-38... -
Page 17: Mtbf
Manuel FR Disjoncteur électronique HB-20160728 EASYB MTBF EB-0824 EB-2724 EB-2824 EB-1824 EB-3824 Mean Time Between Failures > 500 000 h à 40 °C, charge nominale CEM, protection EB-0824 EB-2724 EB-2824 EB-1824 EB-3824 Norme de sécurité EN 60950-1, EN 50178, EN/CEI 60204-1... - Page 18 Manuel FR Disjoncteur électronique HB-20160728 EASYB Figure 4-4 : Dimensions EasyB Page 18 de 18...
